РУССКИЙ
ШАГ 9

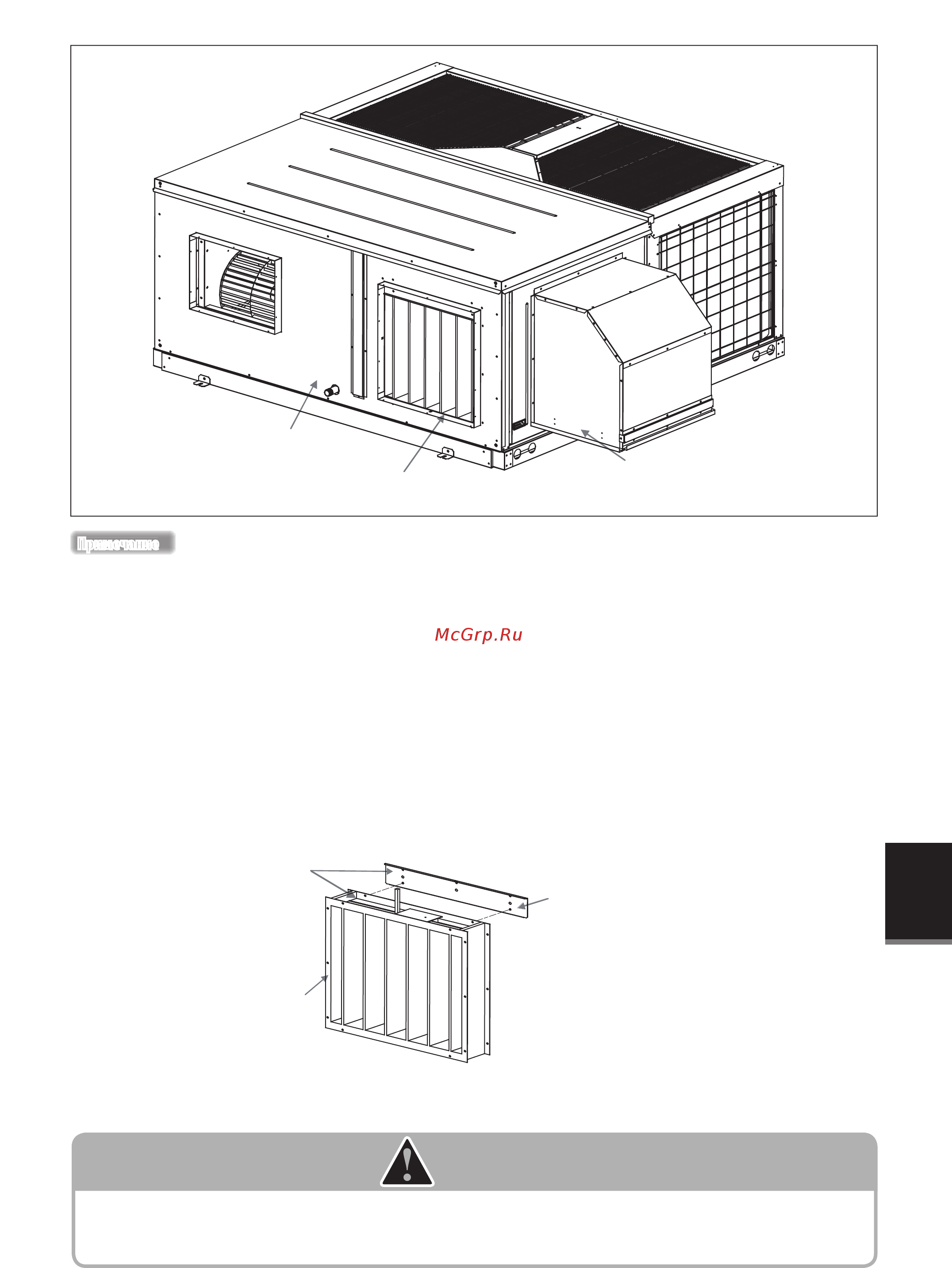

- В итоге блок с комплектом экономайзера будет выглядеть, как на схеме, представленной ниже:
Пр
Пр
Пр
Пр
р
р
р
р
р
р
им
им
им
и
еч
еч
еч
еч
ан
ан
ан
ан
ие
ие
ие
ие
Пр
Пр
Пр
Пр
р
р
р
р
р
р
им
им
им
им
еч
еч
еч
еч
ан
ан
ан
ан
ие
ие
ие
ие
На схемах шагов 1-9 представлен кондиционер модели UATYQ350. Для других моделей используется
аналогичный способ.
(ii) Нижняя возвратная (вертикальная) подача воздуха
ШАГ 1
- Отключите подачу электропитания к блоку и перед выполнением монтажа, пуска или технического
обслуживания экономайзера установите блокировочную бирку безопасности. Подготовьте все
необходимые инструменты, указанные выше.
ШАГ 2
- Откройте деревянный ящик комплекта экономайзера с помощью лома и молотка. Затем с помощью ножниц
откройте полиэтиленовые пакеты с запасными и крепежными деталями. Выполните предустановочную
проверку, как указано выше.
ШАГ 3
- Прикрепите опорный кронштейн нижней подачи воздуха (деталь 12) к заслонке на возврате воздуха
(деталь 11) с помощью винта M5x16 (элемент 13), предоставляемого вместе с комплектом.
Защитный кожух от дождя
Заслонка на
возврате воздуха
Крышный
кондиционер
Прикрепите с помощью
винта деталь 12 к детали 11
Деталь 12
Деталь 11
ШАГ 4
- Установите 1 привод Belimo LF24-SR (деталь 1) на заслонку возврата воздуха (деталь 11). Выровняйте и
вставьте вал заслонки в отверстие привода.
ОCTOPOЖHO 1
Стандартной настройкой для заслонки на возврате воздуха (деталь 11) является настройка, в которой она
полностью открыта. Перед монтажом привода убедитесь, что эта заслонка находится в положении “полностью
открыта”. Невыполнение данного требования приведет к возникновению ошибок во время штатного
функционирования кондиционера.
