20

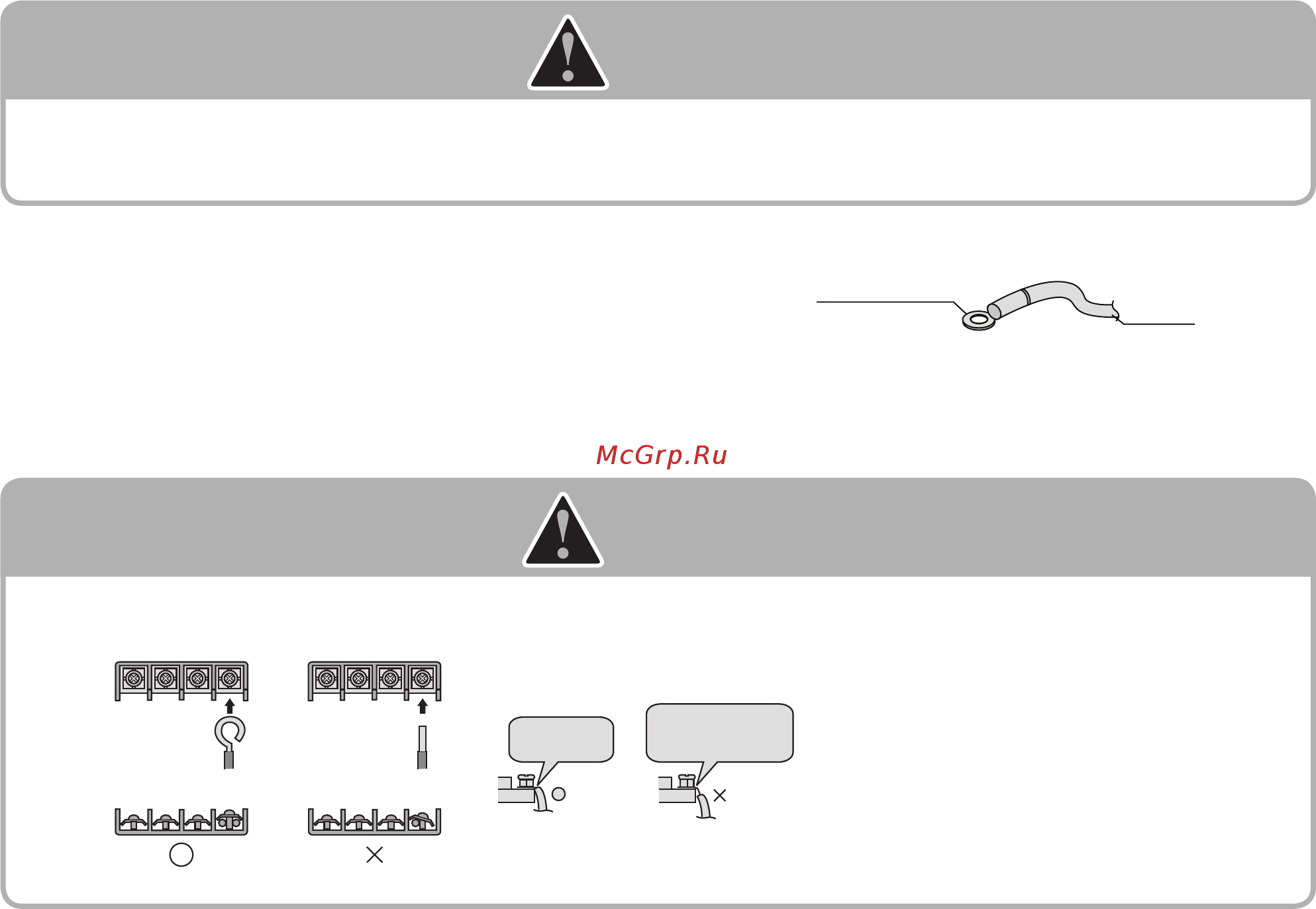

Обжимная
кольцевая клемма
Многожильный
провод
Потяните провод, чтобы убедиться в том, что он не отсоединяется. Затем закрепите провод на месте с помощью
проволочного упора.
Соблюдайте указанные ниже рекомендации при подключении
проводки к клеммной колодке. При работе с проводами
питания соблюдайте меры предосторожности.
(Используйте обжимную кольцевую клемму для подсоединения
проводов к клеммной колодке. Если по какой-либо причине
ее нельзя использовать, обязательно соблюдайте следующие
инструкции.)
ВHИMAHИE
Перед началом работы с блоком изолируйте его от источника питания.
Электрическая проводка к данному блоку и пульту дистанционного управления устанавливается в соответствии с
применимыми местными требованиями к электропроводке.
ОCTOPOЖHO
При подключении проводки к клеммной колодке с помощью одножильного провода обязательно выполните скручивание.
Неисправная работа может вызвать нагревание и пожар.
Зачистка провода на клеммной колодке
Правильно
Неправильно
Зачистите провод
до этой точки.
Слишком большой зачищенный
участок может вызвать поражение
электрическим током или утечку тока.
IM 9 5RTBR-0710(0)_RU.indd 20IM 9 5RTBR-0710(0)_RU.indd 20 8/26/2010 11:18:51 AM8/26/2010 11:18:51 AM
