РУССКИЙ
Снимите боковую
панель.
Снимите ременной
шкив.
Отсоедините опору
нагнетателя воздуха.
Отсоедините
нагнетатель
воздуха.
Выкрутите винты с
обеих сторон.

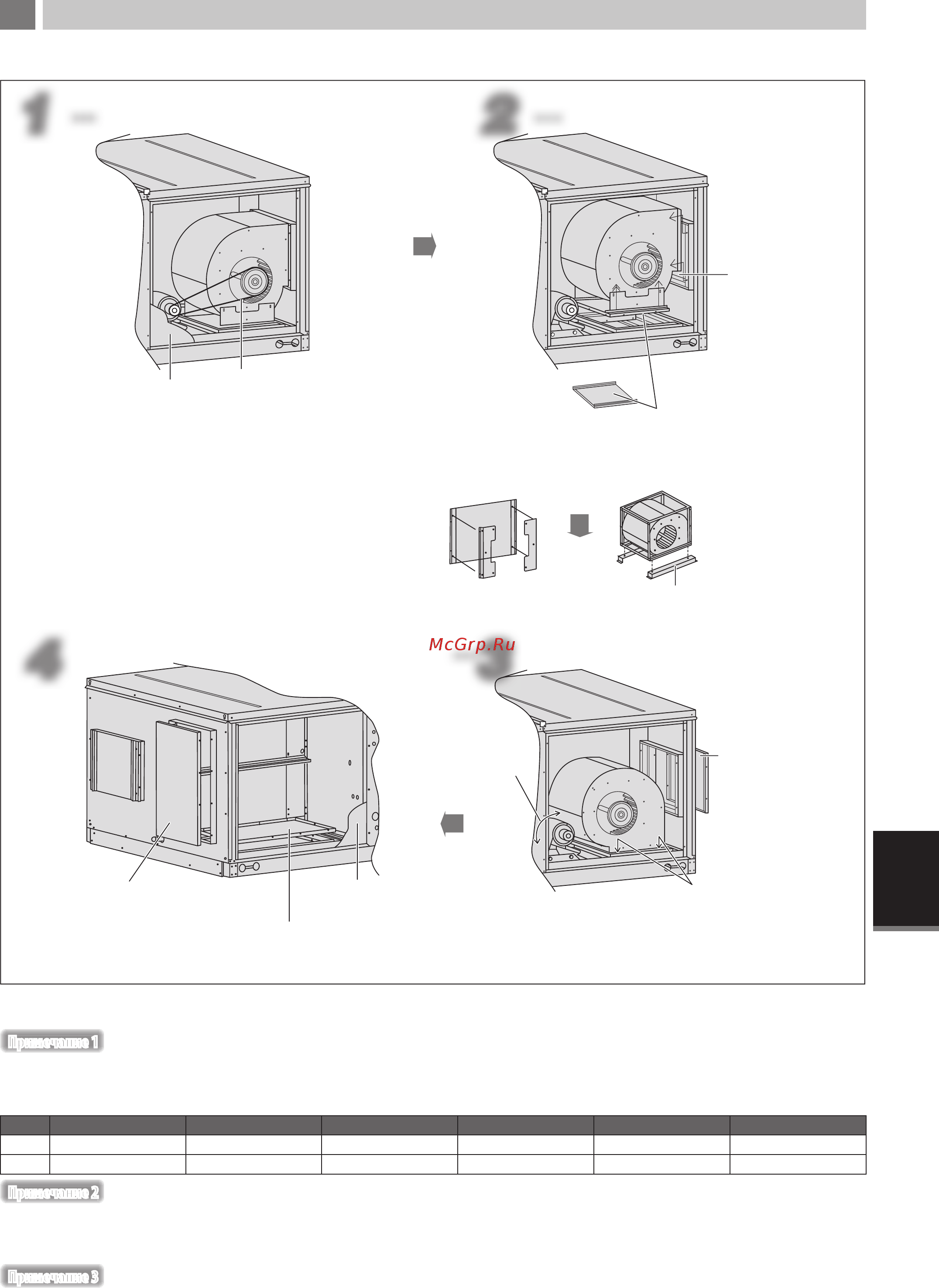

Для модели UATYQ250:
Две боковые панели привинчиваются к опоре
нагнетателя воздуха, как показано на рисунке.
Для модели UATYQ350, 450,
550, 600 & 700
Две конструкции с нисходящим потоком
привинчиваются к нагнетателю воздуха
Закройте
отверстие для
горизонтальной
подачи с помощью
опоры нагнетателя
воздуха,
отсоединенной
от нагнетателя
воздуха, и надежно
закрепите винтом.
См. Примечание 2.
Поверните нагнетатель воздуха вниз.
Закрепите винтами с обеих сторон.
Установите ременной
шкив на место.
Отрегулируйте
натяжение ремня,
сдвигая основание
двигателя.
Закройте отверстие для
горизонтального возврата
крышкой и закрепите его
винтами. См. Примечание 2.
Отвинтите крышку отверстия для вертикального
возврата на панели основания
Снимите боковую панель с
обратной стороны
Наконец, установите боковую панель на место.
Установите ременной шкив на место. Отрегулируйте натяжение ремня. Наконец, установите боковую панель на место. См.
Примечание 1.
Пр
Пр
Пр
Пр
р
р
р
р
р
им
им
им
и
еч
еч
еч
еч
ан
ан
ан
ан
ие
ие
ие
ие
1
1
1
1
Пр
Пр
Пр
Пр
р
р
р
р
р
им
им
им
им
еч
еч
еч
еч
ан
ан
ан
ан
ие
ие
ие
ие
1
1
1
1
Для переоборудования блока на нижнюю подачу воздуха необходимо изменить длину ремня.
Для блока со стандартным шкивом длина ремня = a мм
Расстояние между валами в блоке с нижней подачей воздуха, C-C = b мм
UATYQ250 UATYQ350 UATYQ450 UATYQ550 UATYQ600 UATYQ700
a 1382 1357 1250 1382 1382 1382
b 375 388 375 445 445 435
G
Переоборудование блока
В случае переоборудования стандартного блока в блок с нижней подачей воздуха выполните шаги, указанные ниже:
UATYQ250, 350, 450, 550, 600 & 700
1 1
2 2
3344
Пр
Пр
Пр
Пр
р
р
р
р
р
р
им
им
им
и
еч
еч
еч
еч
ан
ан
ан
ан
ие
ие
ие
ие
2
2
2
Пр
Пр
Пр
Пр
р
р
р
р
р
р
им
им
им
им
еч
еч
еч
еч
ан
ан
ан
ан
ие
ие
ие
ие
2
2
2
2
Уплотнительный материал, такой как сальник (приобретается на месте), следует размещать между металлической крышкой
и фланцем. Помимо этого, для обеспечения водонепроницаемости на все соединения, винтовые отверстия и зазоры
следует нанести силикон, устойчивый к атмосферным воздействиям.
Пр
Пр
Пр
Пр
р
р
р
р
им
им
им
им
еч
еч
еч
еч
ан
ан
ан
ан
ие
ие
ие
ие
3
3
3
3
Пр
Пр
Пр
Пр
р
р
р
р
им
им
им
им
еч
еч
еч
еч
ан
ан
ан
ан
ие
ие
ие
ие
3
3
3
3
Информацию относительно изгиба нагнетателя воздуха и технических данных барабана с переменным шагом смотрите в
Сборнике технической документации.
IM 9 5RTBR-0710(0)_RU.indd 17IM 9 5RTBR-0710(0)_RU.indd 17 8/26/2010 11:18:50 AM8/26/2010 11:18:50 AM
