в соответствии с категорией перенапряже-
ния III согласно требованиям инструкции.
Желтый/зеленый заземляющий кабель
не должен контролироваться данным
устройством.
ВНИМАНИЕ: Если шнур питания пов-
режден, его должен заменить производи-
тель, представитель фирменного центра
послепродажного обслуживания, или
другой квалифицированный специалист
во избежание возможного риска.

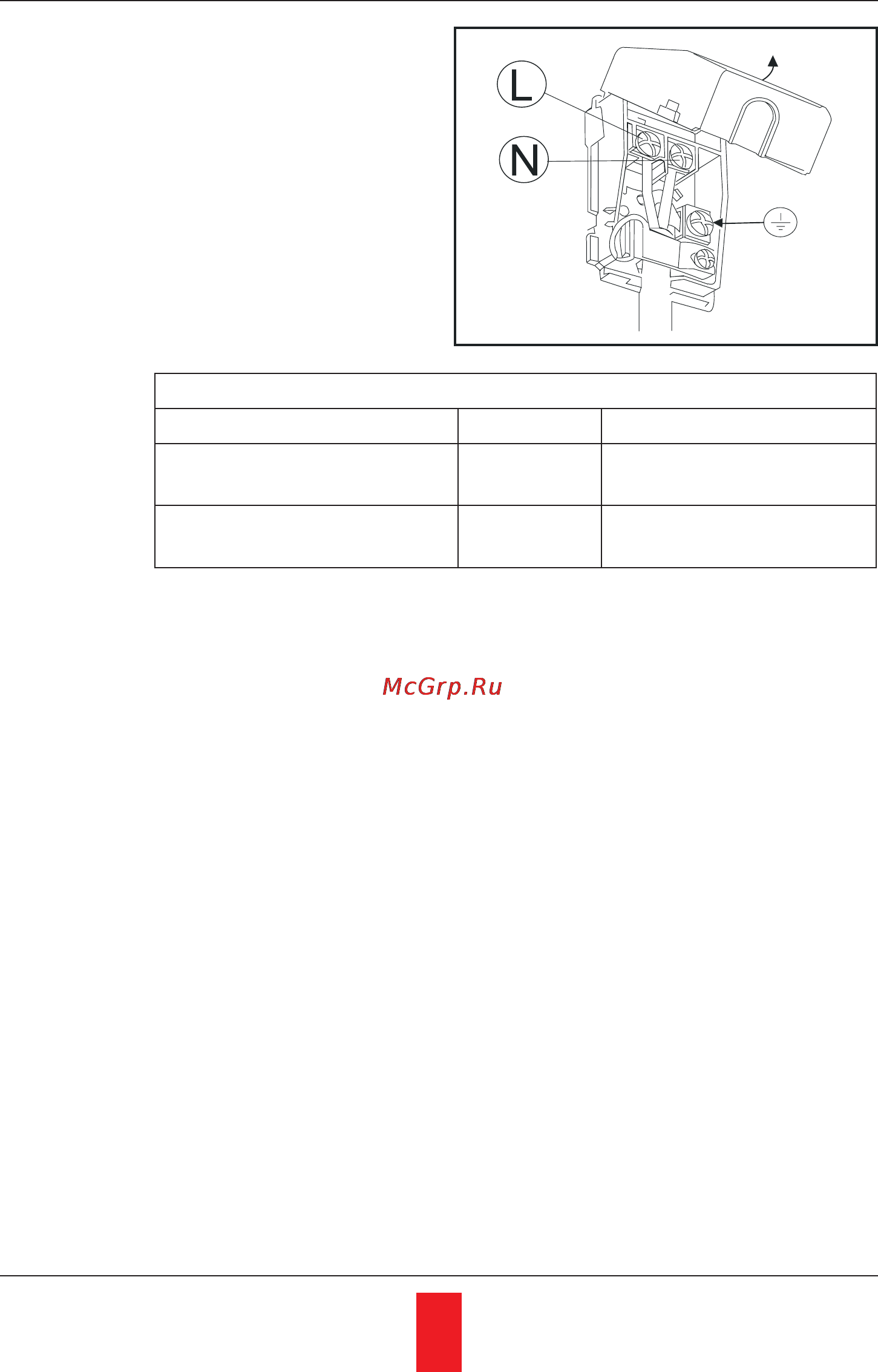

Рис. 3
Питание 220 /230 Вольт
Тип духового шкафа сечение Тип кабеля
Газовый духовой шкаф 3x0,75 мм
2
Резиновый H05 RR-F
или
Газовый духовой шкаф +
электрический гриль
3x1,5 мм
2
Резиновый H05 RN-F
Установка прибора
Установку прибора должен производить
квалифицированный специалист, следуя
инструкциям. Производитель не несет
ответственности за любой причиненный
ущерб вследствие неправильной установ-
ки.
Монтаж прибора
Установите прибор в нишу кухонного
шкафа под рабочую поверхность или на
другое устройство, используя винты, кото-
рые видны в корпусе духового шкафа при
открытой дверце.
Для наиболее эффективной циркуляции
воздуха духовой шкаф следует вмонтиро-
вать в соответствии с габаритами, указан-
ными на рис. 1.
Следует снять заднюю панель корпуса
кухонного шкафа, чтобы
воздух мог свобод-
но циркулировать.
ВАЖНО:
Для того чтобы встроенный прибор рабо-
тал надлежащим образом, корпус кухонно-
го шкафа должен быть подходящего типа.
Панели шкафа, соприкасающегося с при-
бором, должны быть жаропрочными. Если
они сделаны из шпона, то связующий ма-
териал (клей) должен быть термостойким и
выдерживать температуру до 120°C. Плас-
тиковые материалы или клей, которые не
выдерживают эту температуру, расклеятся
или деформируются.
В соответствии с правилами безопаснос-
ти встроенный прибор должен быть закрыт
со всех сторон таким образом, чтобы исклю-
чить возможность контакта с находящими-
ся под напряжением деталями. Покрытие
должно быть таким, чтобы снять его можно
было только с помощью
инструментов
