2

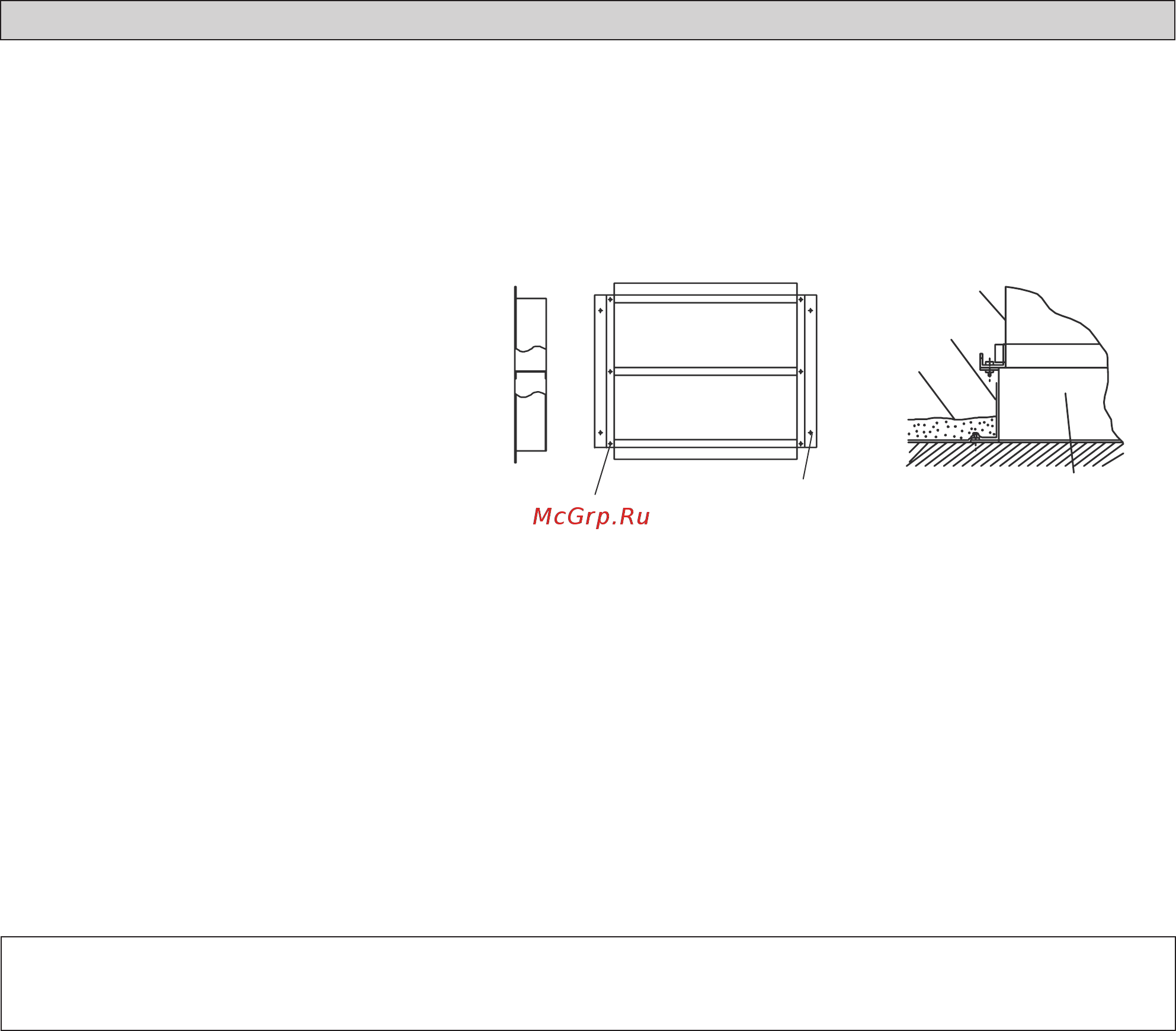

1.2 Appui d’unité
1. Le schéma montre comment utiliser la margelle
du toit pour le montage de ces unités.
2. La margelle doit être scellée et xée sur le toit
grâce à de la bande d’étanchéité. Les moyens
suggérés de sceller l’unité et le toit limitent
comme montré dans la gauche.
1.3 Construction du conduit
Les unités sont équipées d’ori ces d’admission et de reprise d’air. Le raccordement du conduit à l’unité doit être réalisé
avec les brides de conduit et directement xé aux ori ces d’aération avec des connecteurs de conduits exibles a n
d’éviter une transmission de bruit anormale.
Pour éviter toute fuite d’air, tous les raccords de conduits doivent être soudés.
Les conduits installés dans des espaces non climatisés doivent être isolés.
Les conduits exposés à l’extérieur doivent être rendus étanches.
Pour les conduits pénétrant dans le bâtiment par le toit, l’entrée doit être rendue étanche grâce à de la bande d’étanchéité
a n d’éviter que la pluie, le sable, la poussière, etc. ne pénètrent dans le bâtiment.
Un ltre de taille adaptée doit être installé sur le conduit de reprise d’air.
Margelle
Margelle
Toiture
Unité
Étanchéité
goudronnée
4 - ø15
Trous de montage
du toit
6 - ø15
Trous de montage de
l’appareil
1.1 Emplacement des unités
Installer l’unité de telle manière que l’air chaud qu’elle dégage ne puisse être repris par un autre appareil (interférence
d’air chaud). Prévoir un espace suf sant autour de l’appareil pour faciliter l’entretien.
Quand on installe deux unités ou plus dans un même endroit, elles doivent être positionnées de manière à ce qu’une
unité ne prenne pas l’air extrait d’une autre.
INSTALLATION DE L’UNITÉ
! AVERTISSEMENT
Ne pas installer l’appareil à plus de 2000m d’altitude
3 IM-RTA-0107(2)DKdenv_FR.indd 23 IM-RTA-0107(2)DKdenv_FR.indd 2 3/20/12 11:42:16 AM3/20/12 11:42:16 AM
