8
Toda la instalación eléctrica se deberá realizar por un electricista cali cado y de acuerdo con las exigencias locales de
suministro eléctrico y normativas relacionadas.

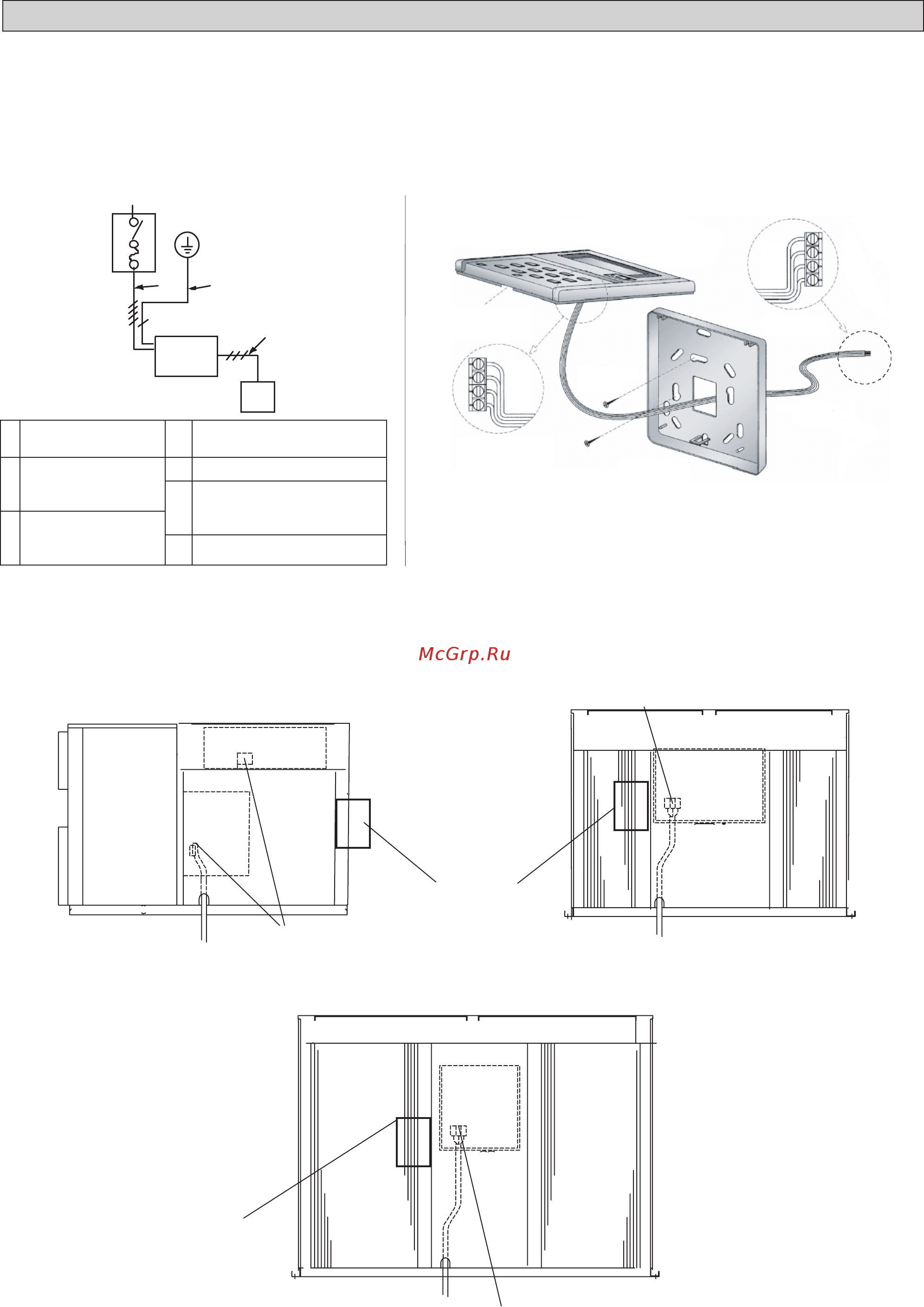

Método de conexión de cableado eléctrico
Antes de conectar el cable, consulte la empresa de suministro eléctrico de su jurisdicción.
1. El esquema general del cableado de la unidad.
3. Conexión de cableado a la unidad
Quite el panel y conecte los alambres de la fuente de alimentación de las unidades con el bloque de terminales, según lo
demostrado abajo.
UAT(Y)(P)180, 240, 280, 320
UAT(Y)(P)450, 560
Bloque terminal
Bloque terminal
UAT(Y)(P)700, 850, C10, C12
Posición
recomendada
para la caja
del interruptor
Posición
recomendada
para la caja
del interruptor
Bloque terminal
NOTA: Mientras instale el disyuntor en la unidad, asegúrese de que los tornillos no dañen los componentes (ej. bobina)
de dentro de la unidad.
El disyuntor también se puede instalar sin colocar la unidad.
a
b
c
g
d
e
f
2. Conexión de cable de mando a distancia.
UAT(Y)(P)450, 560, 700, 850, C10, C12
Nota: Para UAT(Y)(P)180, 240, 280, 320, el cable es adjuntado al
mando a distancia. Conecte directamente al conector "CN2"
en el tablero principal.
LCD remoto
(Caja superior)
Conexión al
tablero
principal
Cable de conexión
(suministro de campo)
PE
GND
+5
B
A
Conexión detrás de
la caja superior
CONEXIÓN DE CABLES
a.
Fuente de alimentación
eléctrica
d. Unidad
b.
Fusible/interruptor
principal (suministro
de campo)
e. Control remoto
f.
Cableado de conexión para la
unidad y el control remoto
c.
Cableado de
alimentación eléctrica
para la unidad
g. Conexión a tierra
GND
+5
B
A
UAT(Y)(P)180 solamente
5 IM-RTA-0107(2)DKdenv_ES.indd 85 IM-RTA-0107(2)DKdenv_ES.indd 8 3/20/12 11:43:24 AM3/20/12 11:43:24 AM
