инструкция по эксплуатации станка JET мод. GHB-1330/GHB-1340A
10

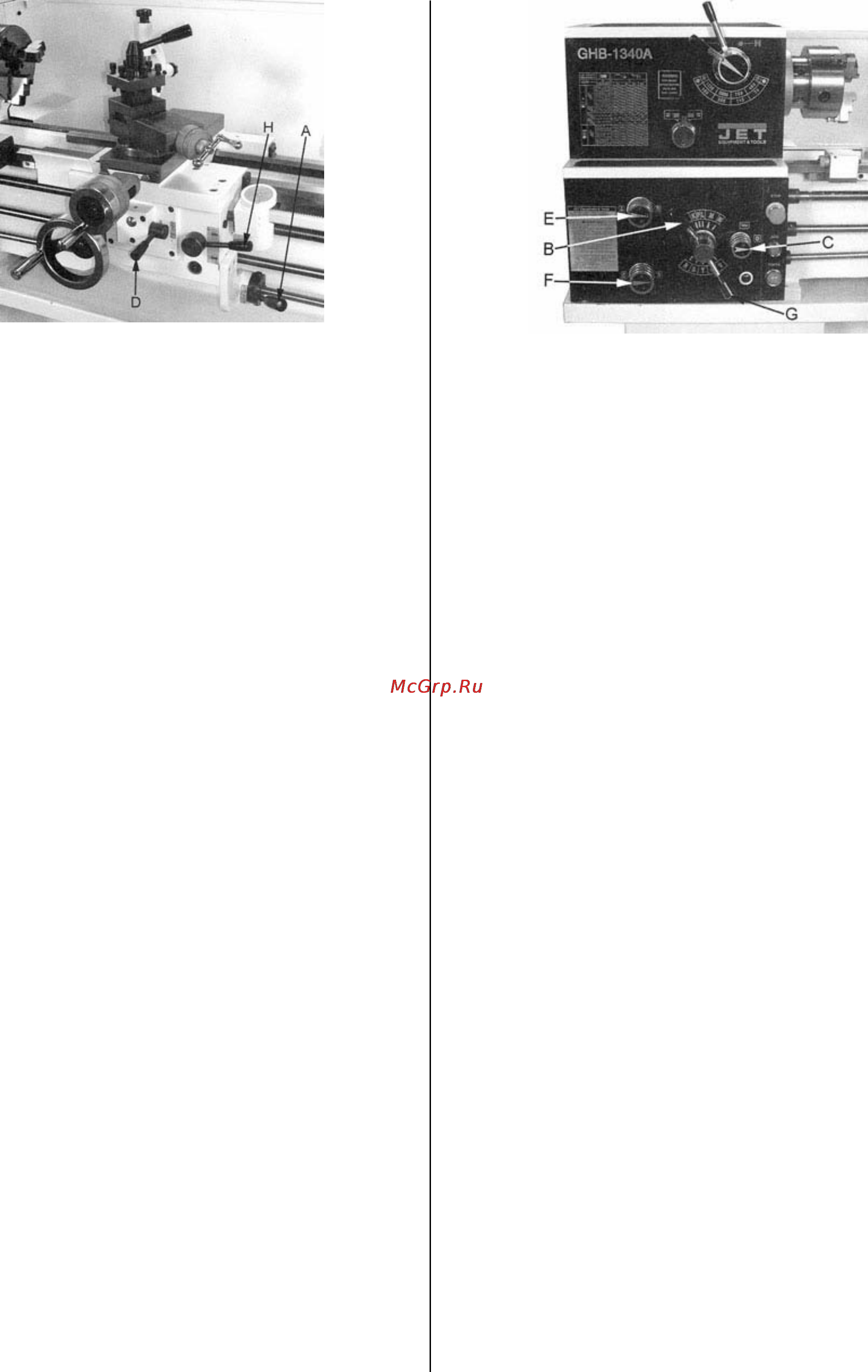

Рис. 16
Правильная подача зависит от материала,
подлежащего резанию, вида резания,
режущего инструмента, устойчивости
зажима заготовки, глубины резания и
желаемого качества поверхности.
Например:
Наружное резание хорошо зажатой заготовки
диаметром 25 мм из стали
(С15) резцом из твердого сплава при числе
оборотов 1255 об/мин
Грубая обдирка:
Глубина резания........................................... 1,5 мм
Подача на оборот ......................................... 0,2 мм
(Установки механизма подачи В, D и R).
Чистовая обработка:
Глубина резания........................................... 0,5 мм
Подача на оборот ......................................... 0,1 мм
(Установки механизма подачи A , D и R).
Последний проход: ................................... 0,2 мм
Подача на оборот ....................................... 0,05 мм
(Установки механизма подачи B, С и R).
При обдирке заготовок большого диаметра
необходимо уменьшать глубину резания!
6.6 Нарезка резьбы
Резьба нарезается за несколько проходов с
помощью резьбового резца.
Радиальная подача на глубину должна в
каждом случае составлять примерно 0,2 мм,
для последнего чистового прохода еще меньше.
Установите рычаг выбора механизма подачи (B,
Е, F, G, рис.17) на желаемое положение.
Рис.17
C помощью ручки настройки (С) активируйте
ходовой винт.
А) Нарезка метрической и дюймовой резьбы:
Установите желаемый шаг и глубину резания
для первого реза.
Закройте гаечный замок ходового винта (Н,
рис.16).
Гаечный замок ходового винта во время всего
процесса нарезки резьбы остается закрытым.
- Включите станок с самым малым числом
оборотов вращения.
- В конце резки остановите мотор и,
одновременно с помощью перемещения
поперечной каретки отведите резьбовой резец
от заготовки (учитывайте холостой ход резца:
останавливайте мотор своевременно)
- Включите мотор в противоположном
направлении, пока резец снова не достигнет
своего исходного положения.
Повторяйте эти рабочие операции до полной
готовности резьбы.
В) Нарезка метрических шагов
однозаходной резьбы с помощью лимба:
Большинство метрических шагов однозаходной
резьбы может быть нарезано с помощью лимба
(G, рис.7).
Здесь можно после каждого рабочего прохода
открывать гаечный замок ходового винта и
возвращать продольные салазки суппорта в
исходное положение с помощью маховика.
Гаечный замок ходового винта разрешается
закрывать только на соответствующих рисках
шкалы лимба.
6.7 Сверление
Для крепления спиральных и центровых сверл
требуется самоцентрирующийся сверлильный
патрон (опция) с консольной оправкой МК-3.
