инструкция по эксплуатации станка JET мод. GHB-1330/GHB-1340A
12
7.4 Обточка на конус с помощью верхней
каретки.
Посредством перестановки верхней каретки
могут быть обточены короткие конусы.
После ослабления обеих шестигранных гаек (J,
рис. 6) можно установить каретку на
соответствующий угол по шкале.
7.5 Универсальный трех кулачковый патрон
С помощью универсального трех кулачкового
патрона могут быть зажаты цилиндрические,
треугольные и шести угольные заготовки
(Рис.20).

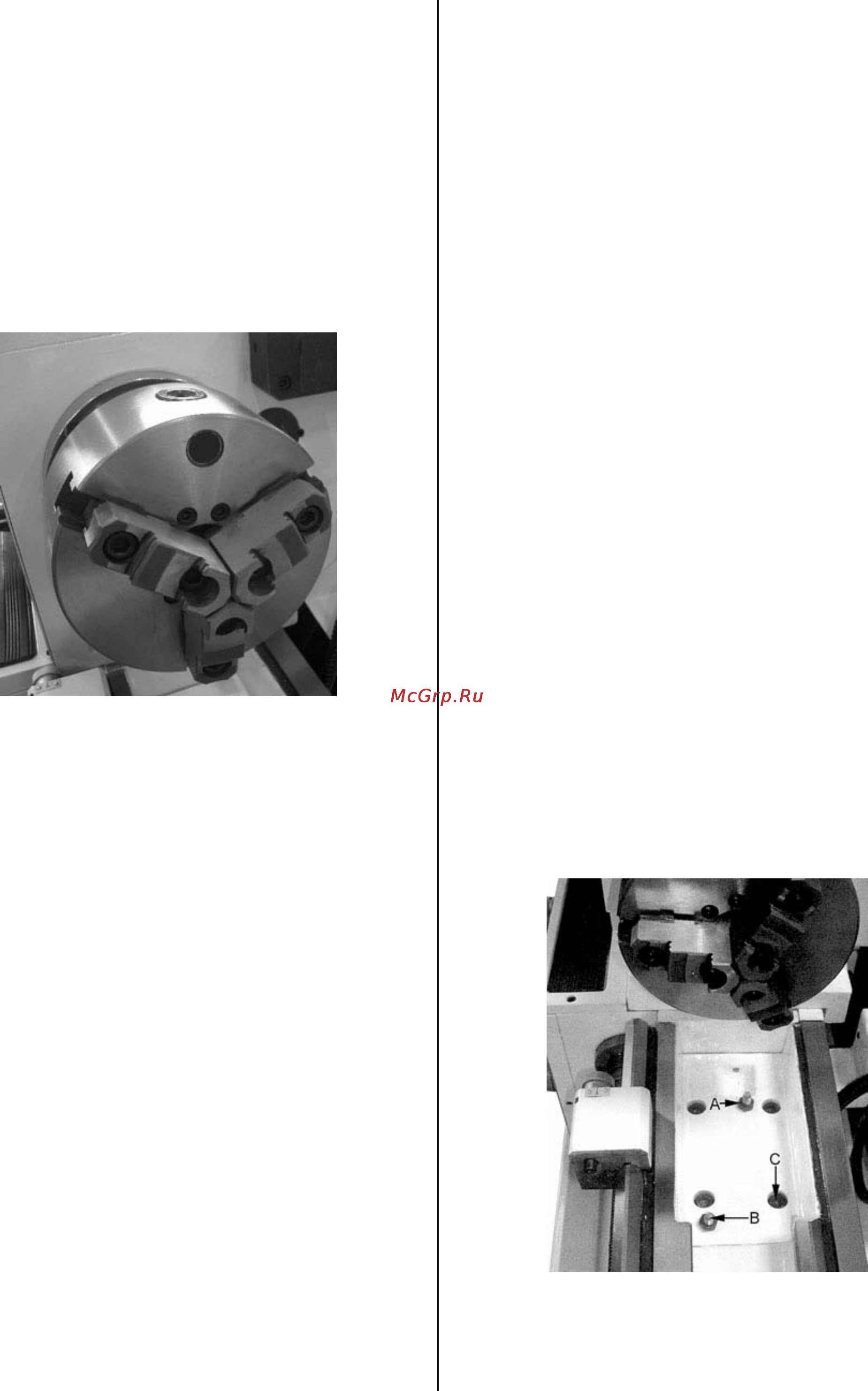

Рис. 20
Для зажима заготовок большого диаметра
применяйте насадные кулачки.
В качестве смазки для кулачков мы
рекомендуем Molykote Paste G или равноценное
ей смазывающее средство.
7.6 Планшайба
Этот токарный патрон имеет четыре отдельно
регулируемых кулачка.
Это дает возможность зажимать
четырехугольные и несимметричные заготовки,
а также точное выставление по центру
цилиндрических деталей.
7.7 Вращающийся упорный центр (опция)
Вращающийся упорный центр полностью
установлен в подшипниках качения и
обязательно рекомендуется для всех чисел
оборотов свыше 500 об/мин.
Для съема вращающегося упорного центра
необходимо выкрутить назад до конца пиноль
задней бабки.
7.8 Подвижный и неподвижный люнеты
Неподвижный люнет
Неподвижный люнет служит преимущественно
для поддержки длинных заготовок и
обеспечивает их надежную обработку без
вибраций.
Неподвижный люнет крепится на станине
станка с помощью специальной плиты с нижним
зацеплением.
Установите сухари без зазора на заготовку, не
зажимая ее.
Во время обработки необходимо хорошо
смазывать сухари.
Подвижный люнет
Подвижный люнет устанавливается на
продольных салазках суппорта и таким образом
повторяет движение токарного резца. Он
предотвращает упругое отжатие длинных и
тонких заготовок под давлением токарного
резца.
Установите сухари без зазора на заготовку, не
зажимая ее.
Во время обработки необходимо хорошо
смазывать сухари.
7.9 Снятие мостика, прикрывающего выемку
в токарном станке
Вытащите конический штифт (В, рис.21)
посредством подтягивания гайки (А).
Удалите 4 винта (С).
Теперь мостик, прикрывающий выемку в
токарном станке, может быть снят.
Рис.21
Очистите основательно все контактирующие
поверхности перед обратной установкой
мостика.
