инструкция по эксплуатации станка JET мод. GHB-1330/GHB-1340A
5
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомления
потребителя.
Настройка, регулировка, наладка и техническое
обслуживание оборудования осуществляются
покупателем.
В технических характеристиках станков
указаны предельные значения зон
обработки, для оптимального подбора
оборудования и увеличения сроков
эксплуатации выбирайте станки с запасом.
4.2 Уровень звука
Уровень звукового давления
( согласно стандарту EN 11202):
Холостой ход при максимальных
оборотах вращения ........................... 78,4 dB(A)
Приведенные значения относятся к уровню
испускания шума и не являются необходимым
уровнем для безопасной работы.
Они должны дать возможность пользователю
станка лучше оценить опасность и возможные
риски.
4.3 Объем поставки
3-х кулачковый патрон Ø160 мм с
прямыми/обратными кулачками
4-х кулачковый патрон Ø200 мм (GHB-1340A)
Планшайба Ø300 мм
4-х позиционный резцедержатель
Неподвижный люнет (GHB-1340A)
Подвижный люнет (GHB-1340A)
Поддон для сбора стружки
Лимб для нарезания резьбы
Защитная задняя стенка
Защитный экран патрона
Переходник МК-5/МК-3
Комплект сменных шестерен
2 неподвижных упорных центра МК-3
Съемный мостик направляющих (GHB-1340A)
Инструмент для обслуживания в
инструментальном ящике
Масленка
Инструкция по эксплуатации
Список запасных частей
Сертификат точности

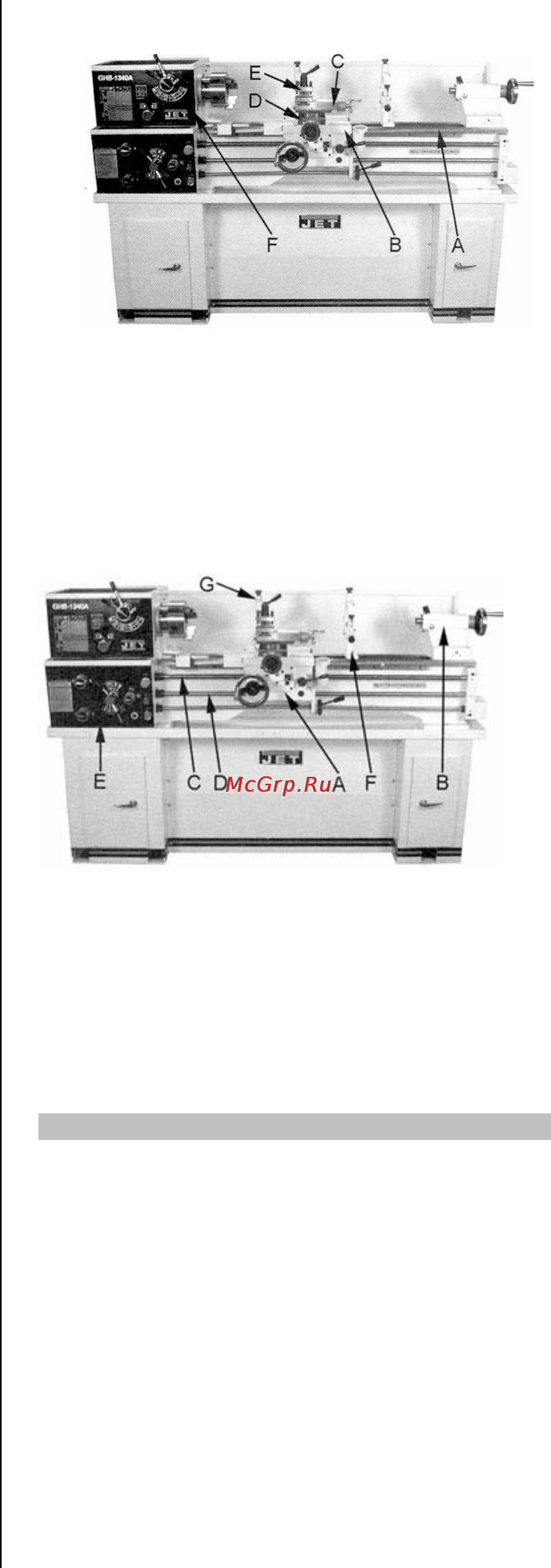

4.4 Описание станка
Рис.1
А….Станина станка
В….Продольные салазки суппорта
С… Верхние салазки
D….Поперечная каретка
Е….Четырехместный резцедержатель
F….Передняя бабка
Рис. 2
А…. Фартук суппорта
В…. Задняя бабка
С….Ходовой винт
D….Ходовой валик
Е….Механизм подачи
F.....Неподвижный люнет
G.....Подвижный люнет
5. Транспортировка и пуск в эксплуатацию
5.1.Транспортировка и установка
Станок поставляется на поддоне в закрытом
виде.
Для транспортировки используйте обычный
погрузчик или грузоподъемник. Предохраняйте
станок при транспортировке от опрокидывания.
Установка станка должна производиться в
закрытых помещениях, при этом являются
вполне достаточными условия обычной
мастерской.
