инструкция по эксплуатации станка JET мод. GHB-1330/GHB-1340A
11
Рекомендации для выбора числа оборотов
возьмите из раздела 6.4.
Для выталкивания сверлильного патрона
необходимо выкрутить до конца пиноль задней
бабки.
7. Работы по наладке и регулировке
Общие указания:
Перед работами по наладке и
регулировке станок должен быть
предохранен от непроизвольного
включения.
Вытащите сетевой штекер и нажмите
выключатель аварийного отключения!
7.1 Установка сменных шестерен.
Указание:
Установленные сменные шестерни 36Т х 127Т х
48Т перекрывают
большинство подач и шагов однозаходной
резьбы.
Сменные шестерни в инструментальной
коробке служат для нарезки дюймовой резьбы
Отключить подвод электрического тока
посредством вытягивания сетевого штекера.
Ослабьте предохранительный винт и откройте
крышку ременной передачи.

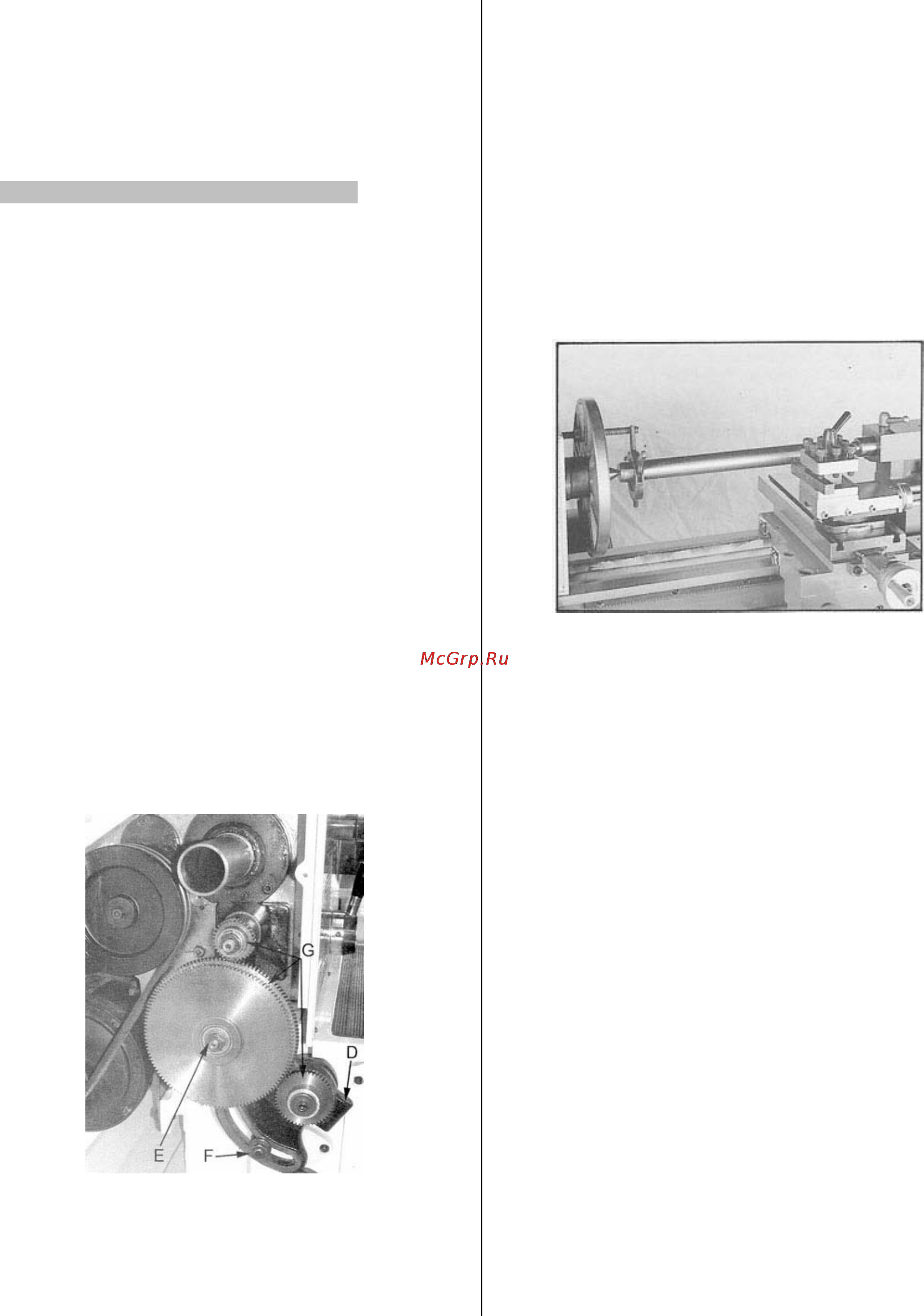

Ослабьте винт (D, рис.18) и гайку (F), чтобы
откинуть гитару.
Рис. 18
При необходимости замените сменные
шестерни (G).
Приведите все сменные шестерни в
зацепление.
Регулировка правильного люфта профиля
зубьев проводится легче, если между зубьев
зажать полоску обычной бумаги (…и затем
снова удалить).
Закройте и предохраните крышку ременной
передачи.
7.2 Обточка между центрами
Закрепите заготовку в токарном поводке и
зажмите ее между центрами.
Захват при вращении производится
посредством зажимной шайбы и пальца
поводкового патрона (Рис.19).
Рис.19
Для предотвращения истирания смажьте
упорный центр задней бабки.
7.3 Обточка на конус с помощью задней
бабки
До бокового угла 5º могут быть проточены
длинные конуса посредством поперечной
перестановки задней бабки.
Для перестановки задней бабки ослабьте
крепежный винт (1, рис.15).
Выкрутить установочный винт (2) на передней
стороне, а на задней стороне (3),
соответственно, подтянуть.
Снова затянуть регулировочные винты и
крепежный винт задней бабки.
Заготовка должна быть зажата между центрами.
Захват осуществляется посредством токарного
поводка, пальца поводкового патрона и
планшайбы.
После окончания работ по обточке конуса
задняя бабка снова устанавливается в свое
первоначальное положение.
Проведите пробную проточку и отрегулируйте
станок так, чтобы он обтачивал цилиндрические
поверхности.
