10 Italiano

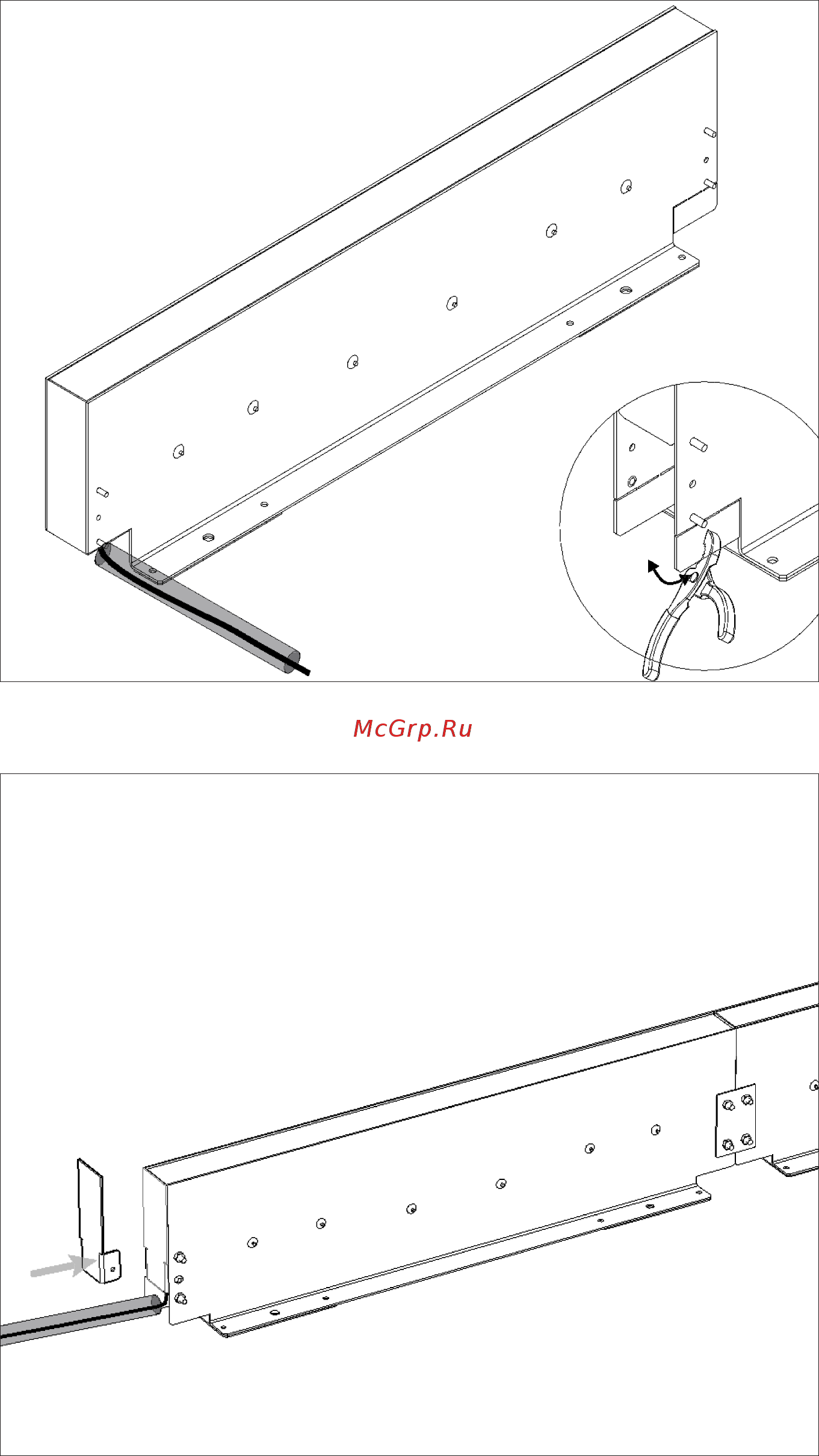

Se si utilizza il tubo corrugato proveniente
di lato rimuovere dalla cassaforma la
parte indicata in figura con una tenaglia
Utilizzare l’accessorio AL4454 spezzan-
done una parte come in figura se si uti-
lizza il tubo corrugato posizionato
orizzontalmente.
in 25 mm.Ø M
Ø Min 25 mm.
