![Griven MOLED GRAPHIC 20 [29/44] In 25 mm ø min 25 mm](/img/pdf.png)
Griven MOLED GRAPHIC 20 [29/44] In 25 mm ø min 25 mm
![Griven MOLED GRAPHIC 20 [29/44] In 25 mm ø min 25 mm](/views2/1699992/page29/bg1d.png)

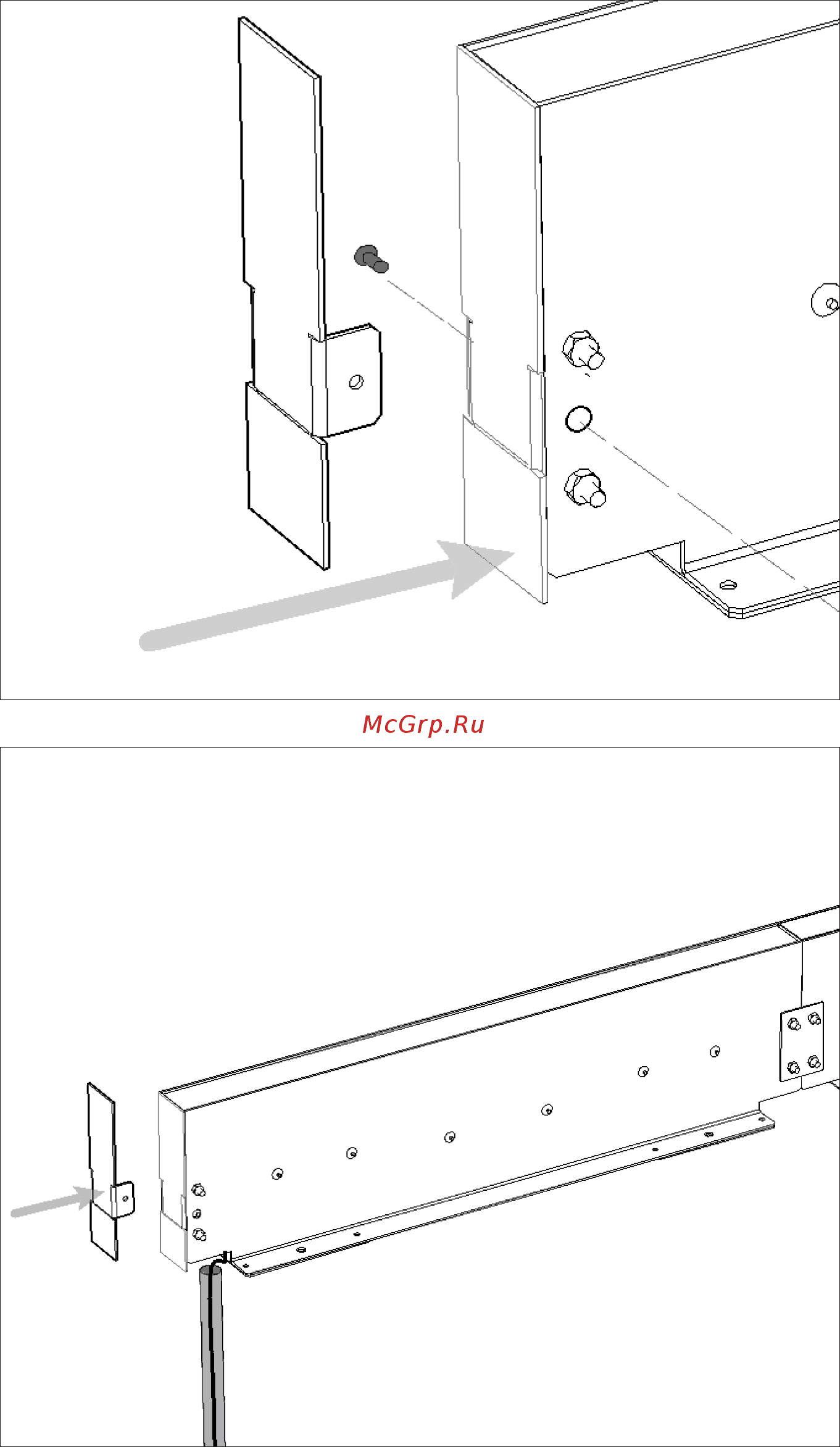

Close the recessed box with n°2 caps
AL4454
Use the cap AL4454 like shown in the pic-
ture if the corrugate pipe comes from the
ground vertically.
in 25 mm. Ø Min 25 mm.
English 29
