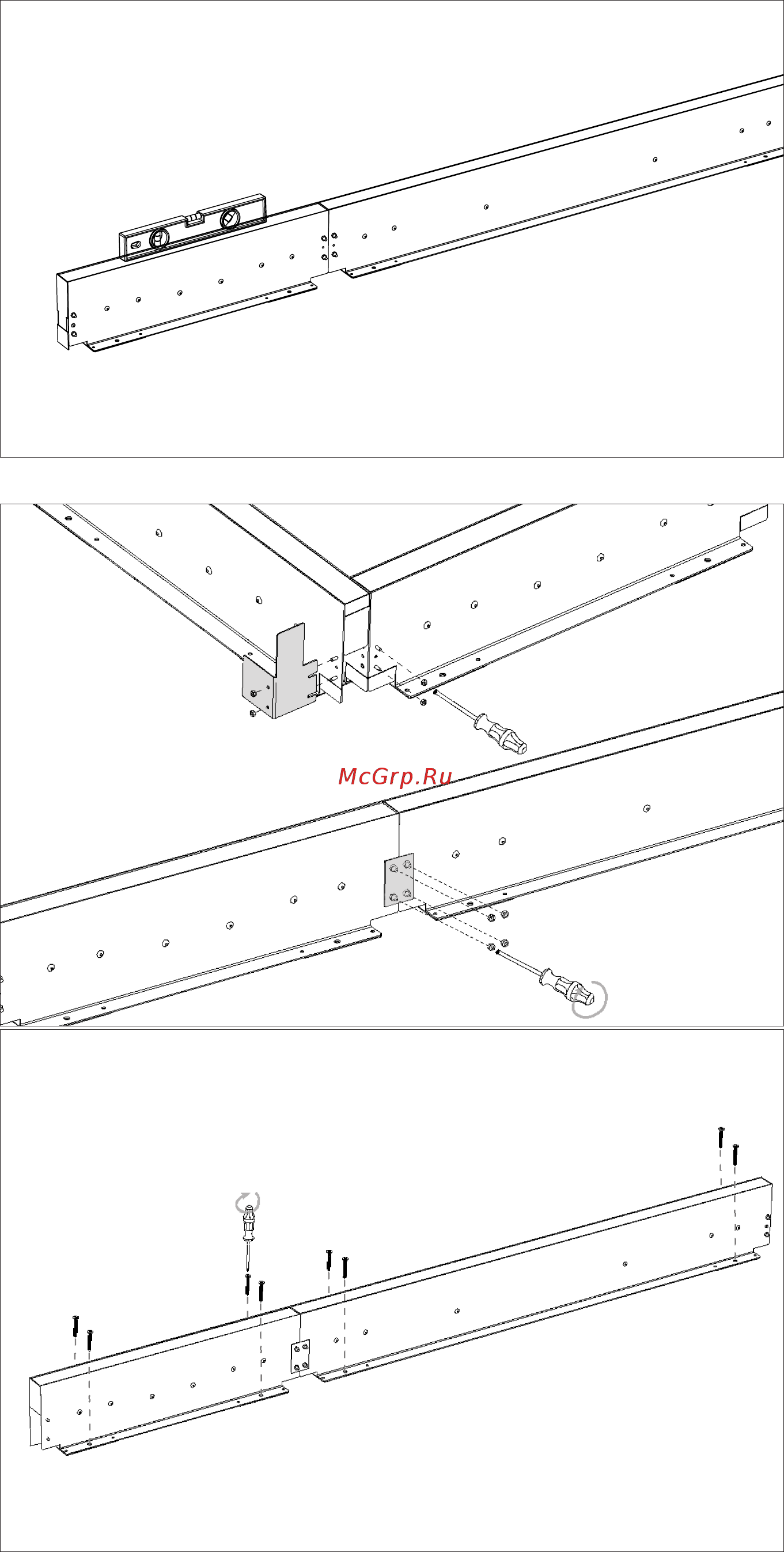

Positionate the fixtures
Joint the fixtures using the metal support
Fix it using M3 nuts.
Fix the recessed box to the ground using
n°4 expansion plugs using holes Ø 6.5
mm.
28 English
