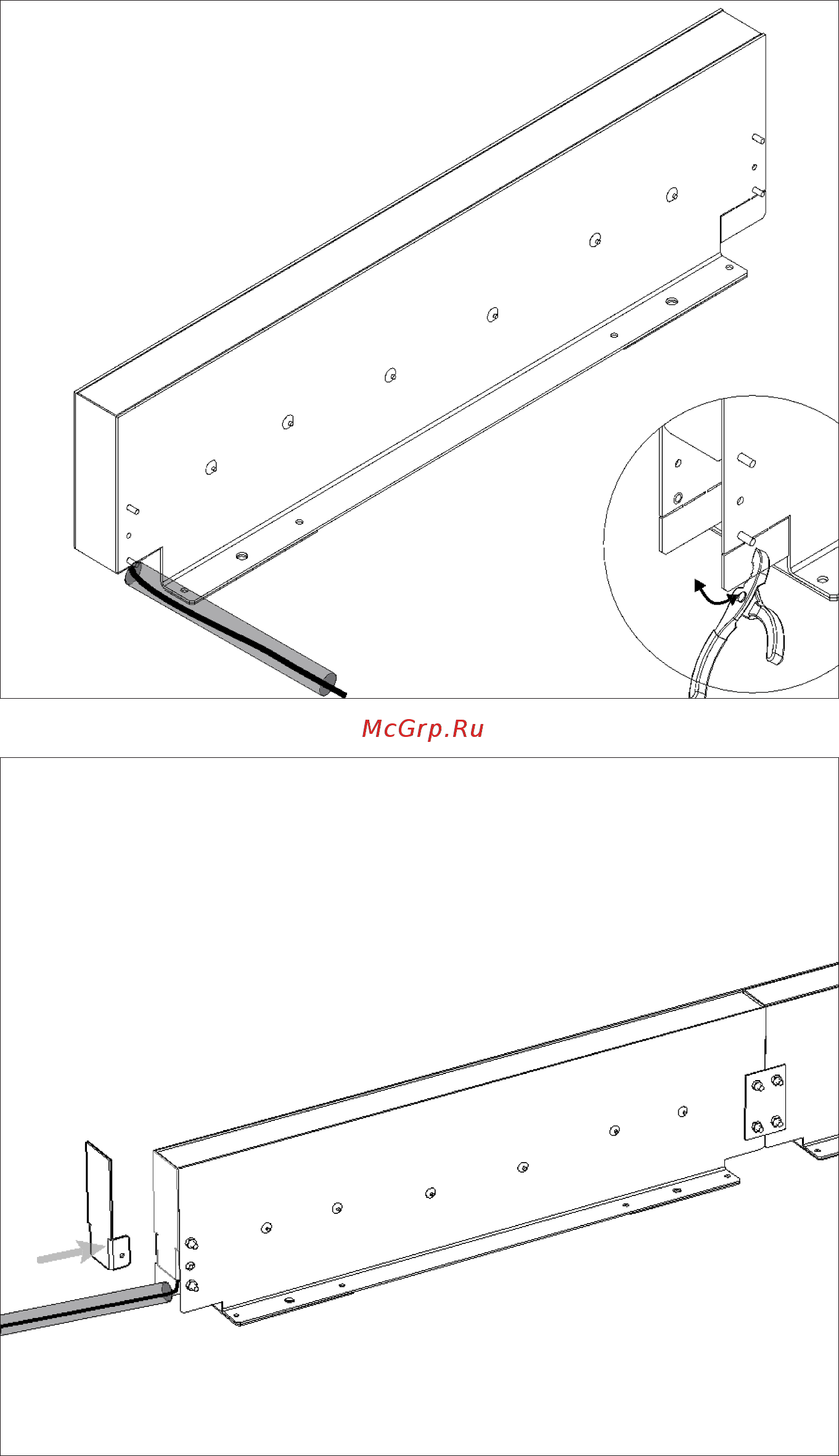

If corrugate pipe comes from the side
remove a part of recessed box like shown
in the picture.
Use the cap AL4454 like shown in the pic-
ture if the corrugate pipe comes orizon-
tally.
Ø Min 25 mm.
in 25 mm.Ø M
30 English
