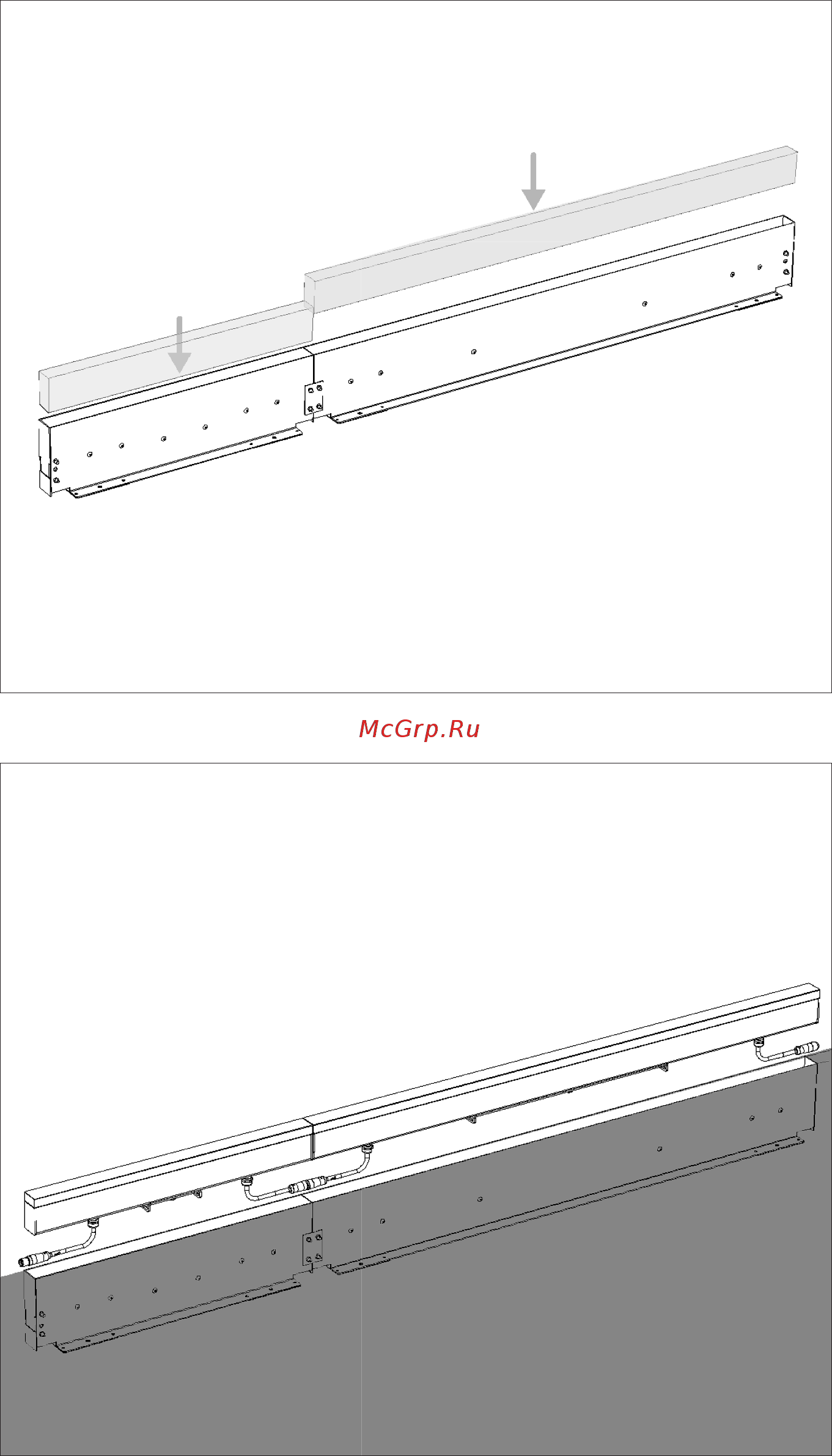

Before concrete casting insert the
polystyrene volumes.
Make connections using M12 connectors
English 31
