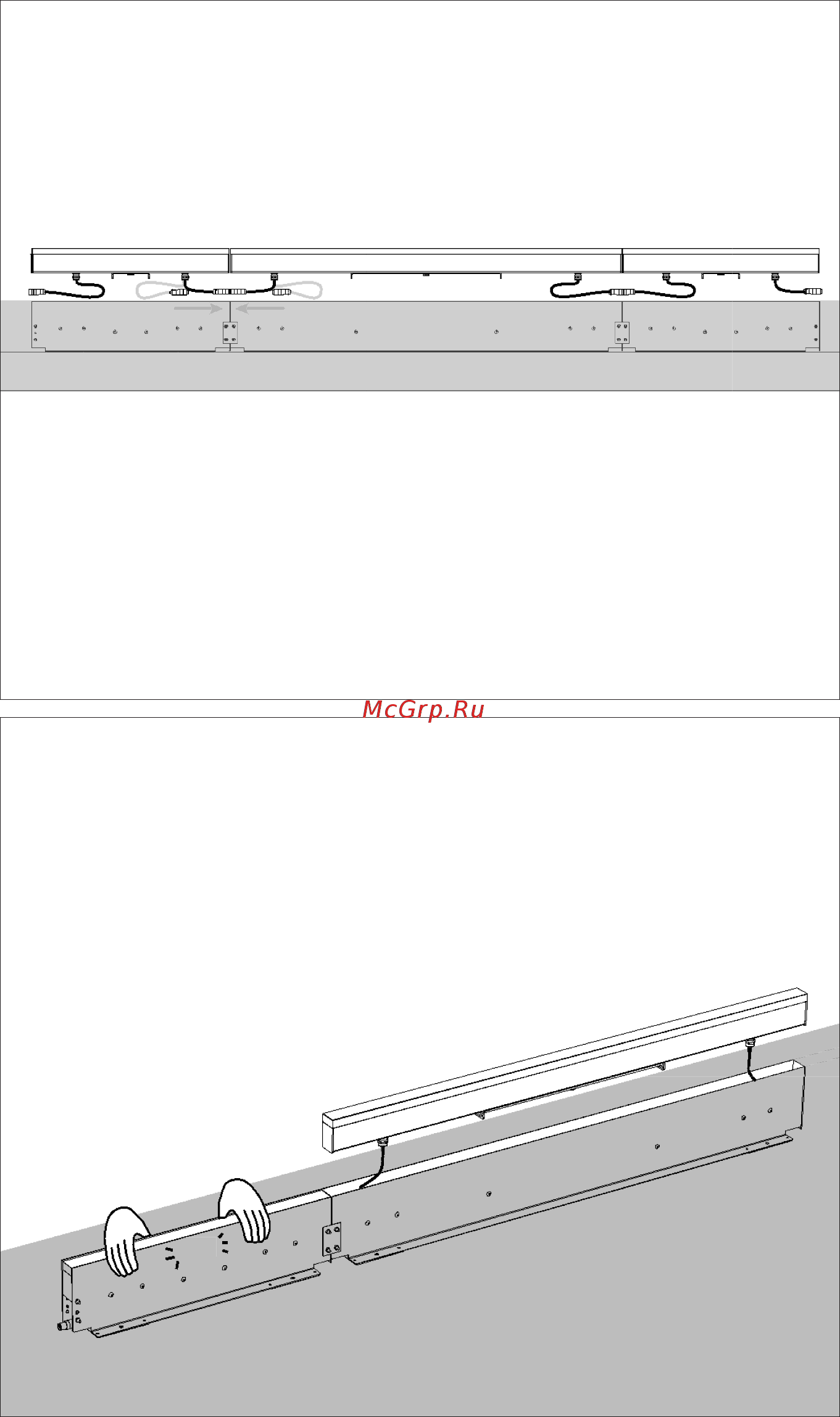

Cables and connetors are put into the re-
cessed box.
Fix the fixture into the recessed box pres-
sing and hearing “ Click” like confirmation
of correct entry.
C
L
I
C
K
!
32 English
