12 Italiano

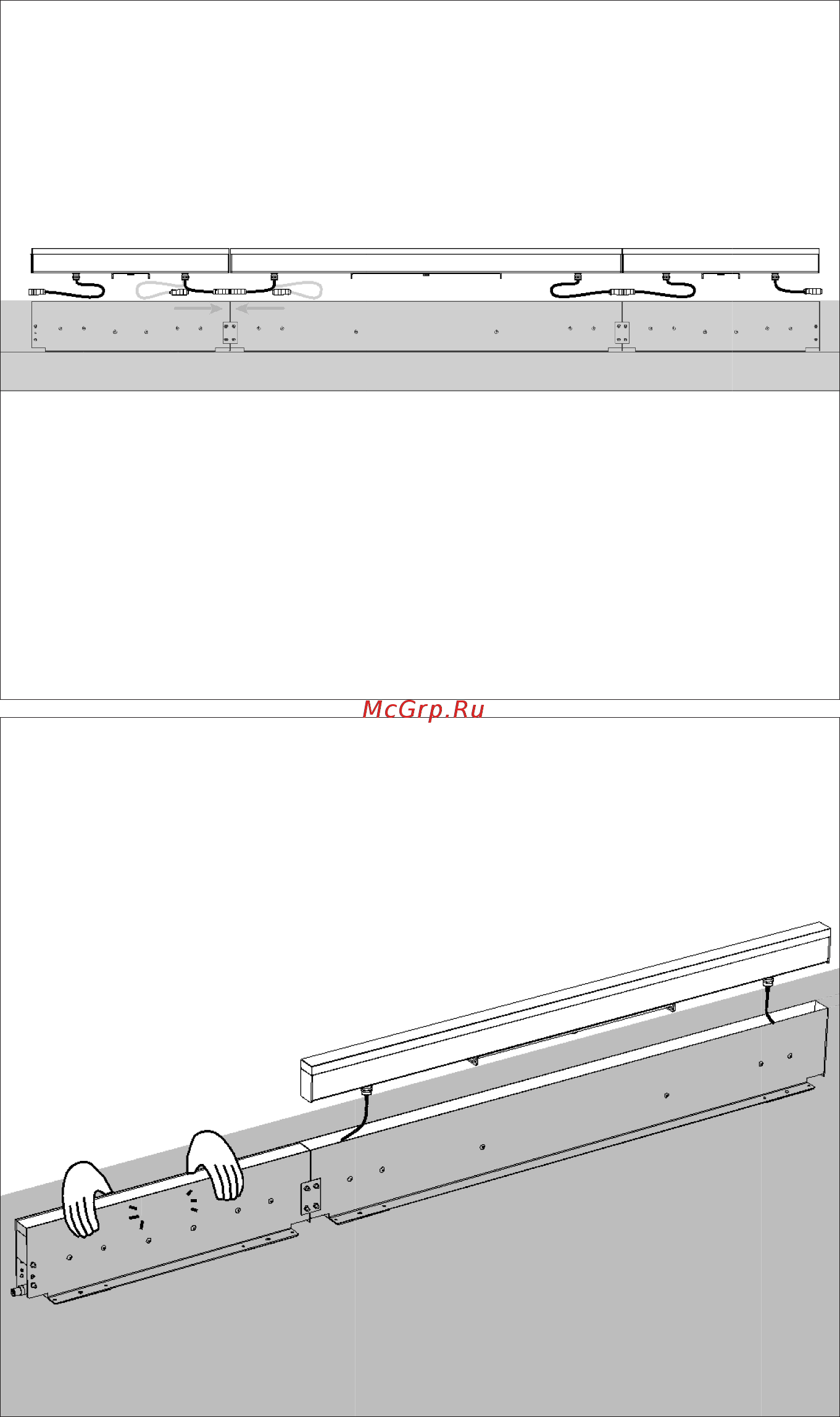

I cablaggi con riccheza di cavo e il tappo
terminale a fine catena verranno riposti
all’interno della cassaforma.
Adagiare l’apparecchio all’interno della
cassaforma fino a quando si sente il “
CLICK” che segnala che il corpo dell’ap-
parecchio è correttamente bloccato
dalla molla nella cassaforma.
C
L
I
C
K!
