Leaving the connectors unprotected or disconnected may cause water infiltrations and
consequent product malfunctioning.
Should it not be possible to connect the units during the installation phase, please protect
their connectors with suitable caps.
The output connector of the chain last fixture must necessarily and permanently be protec-
ted by a suitable cap or end line cap, if required.

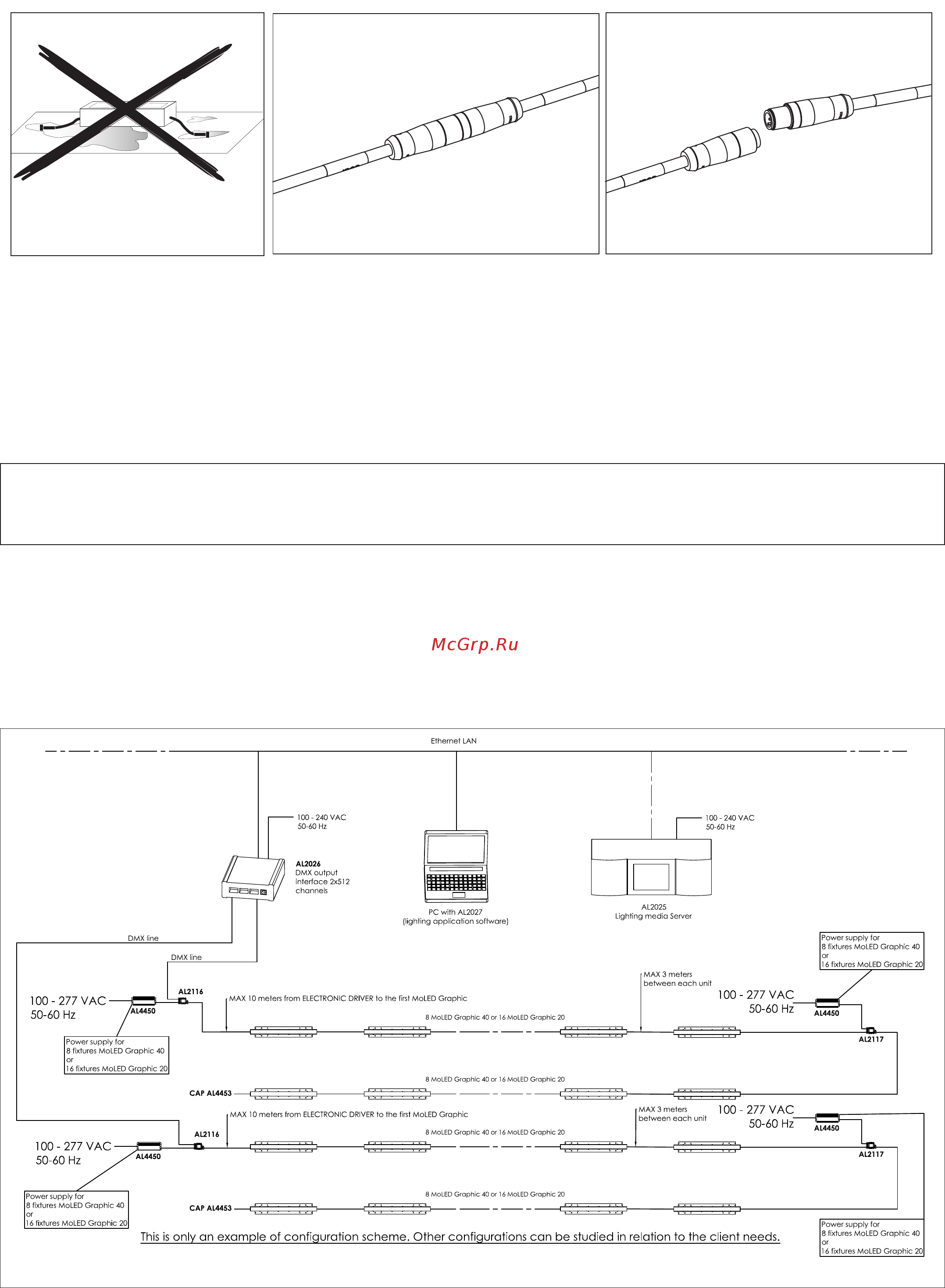

Connect the units according to the following configuration schemes:
10 Pixel/meter configuration
Warning !
Connect the units only after disconnecting the mains!
English 35
WATERPROOF
NON-WATERPROOF
Do not leave the connectors
u
nprotected or disconnected
for a long time.
