8 Russian
5. УСТАНОВКА КОМНАТНОГО БЛОКА
Монтаж дополнительных принадлежностей (кроме декоративной панели) упрощается при
установке их перед установкой комнатного блока. Однако для имеющихся потолков
устанавливайте перед монтажом блока комплект принадлежностей для впуска свежего
воздуха и ответвительный трубопровод.
Необходимо следить за тем, чтобы во время выполнения монтажных работ использовались только
принадлежности из комплекта поставки и детали, утвержденные нашей компанией.
(1) Для новых потолков
(1-1) Временно установите комнатный блок.
• Присоедините рессорный кронштейн к подвесному болту. Для его надежной фиксации
воспользуйтесь гайкой и шайбой (3) с верхней/нижней сторон подвесного кронштейна.
Фиксирующая пластина шайбы (7) предотвращает ее выпадение.
(1-2) Определите размер отверстия в потолке по бумажному шаблону для монтажа (5).
Проконсультируйтесь со строителями или плотниками.
• Центр отверстия в потолке указан на бумажном шаблоне для монтажа.
Центр блока указан на бумажном шаблоне для монтажа.
• Прикрепите бумажный шаблон к блоку винтами (6) (×4).

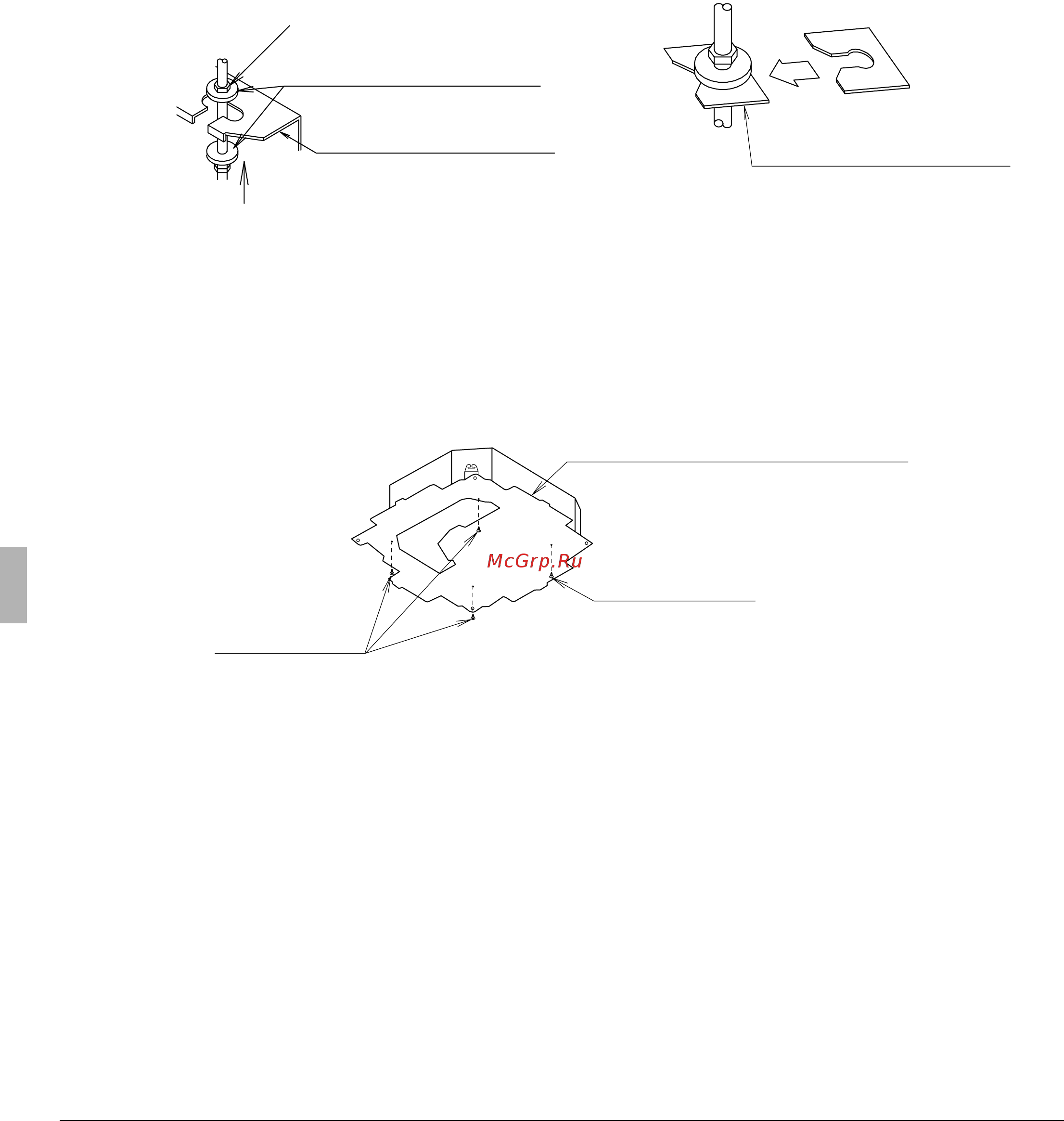

Pис. 7 Pис. 8
Гайка (приобретается на месте)
Шайба (3) (прилагается)
Подвесной кронштейн
Затягивание
(сдвоенная гайка)
[Закрепление подвесного кронштейна]
Вставка
Фиксирующая пластина
шайбы (7)
[Закрепление шайбы]
(прилагается)
Бумажный шаблон для монтажа (5)
(прилагается)
[Установка бумажного шаблона для монтажа]
Винты (6)
(прилагается)
Винты (6)
(прилагается)
Pис. 9
