Russian 9
<Работа на потолке>
(1-3)
Установите блок на требуемую для установки позицию.
(См. главу 4.ПОДГОТОВКА К МОНТАЖУ-(1).)
(1-4)
Проконтролируйте горизонтальное выравнивание блока.
ПРЕДОСТЕРЕЖЕНИЕ
• Комнатный блок содержит встроенный
дренажный насос и поплавковый выключатель.
Проверьте его выравнивание по горизонтали,
пользуясь ватерпасом или заполненной водой
виниловой трубкой.
(Если блок наклонен по отношению к потоку
конденсата, поплавковый выключатель может
выйти из строя и вызвать вытекание воды).
(1-5) Удалите фиксирующую пластину шайбы (7),
препятствующую выпаданию шайбы, и затяните верхнюю гайку.
(1-6) Удалите бумажный шаблон для монтажа (5).
(2) Для имеющихся потолков
(2-1) Временно установите комнатный блок.
• Присоедините подвесной кронштейн к подвесному болту. Для его надежной фиксации
воспользуйтесь гайкой и шайбой (3) с верхней/нижней сторон подвесного кронштейна.
Фиксирующая пластина шайбы (7) предотвращает ее выпадение.
(2-2) Откорректируйте высоту и расположение блока.
(См. главу 4.ПОДГОТОВКА К МОНТАЖУ-(1).)
(2-3) Выполните шаги (1-4), (1-5) из п. (1) Для новых потолков.
6. РАБОТА С ТРУБОПРОВОДОМ ДЛЯ ХЛАДАГЕНТА
<Работа с трубопроводом для хладагента наружных блоков рассматривается в руководстве
по монтажу, прилагаемом к наружному блоку.>
<Выполняйте теплоизоляционные работы в полном объеме с обеих сторон газового и
жидкостного трубопроводов. В противном случае может возникать утечка воды.>
(При использовании теплового насоса температура в газопроводе можеть достигать 120°C, поэтому
используйте изоляцию, обладающую достаточной устойчивостью к такой температуре.)
<Кроме того, на случай возможного превышения температурой и относительной влажностью
секций трубопровода хладагента значений 30°C или 80 % (соответственно) укрепляйте
изоляцию для хладагента (20 мм или толще).Возможна конденсация влаги на поверхности
изоляционного материала.>

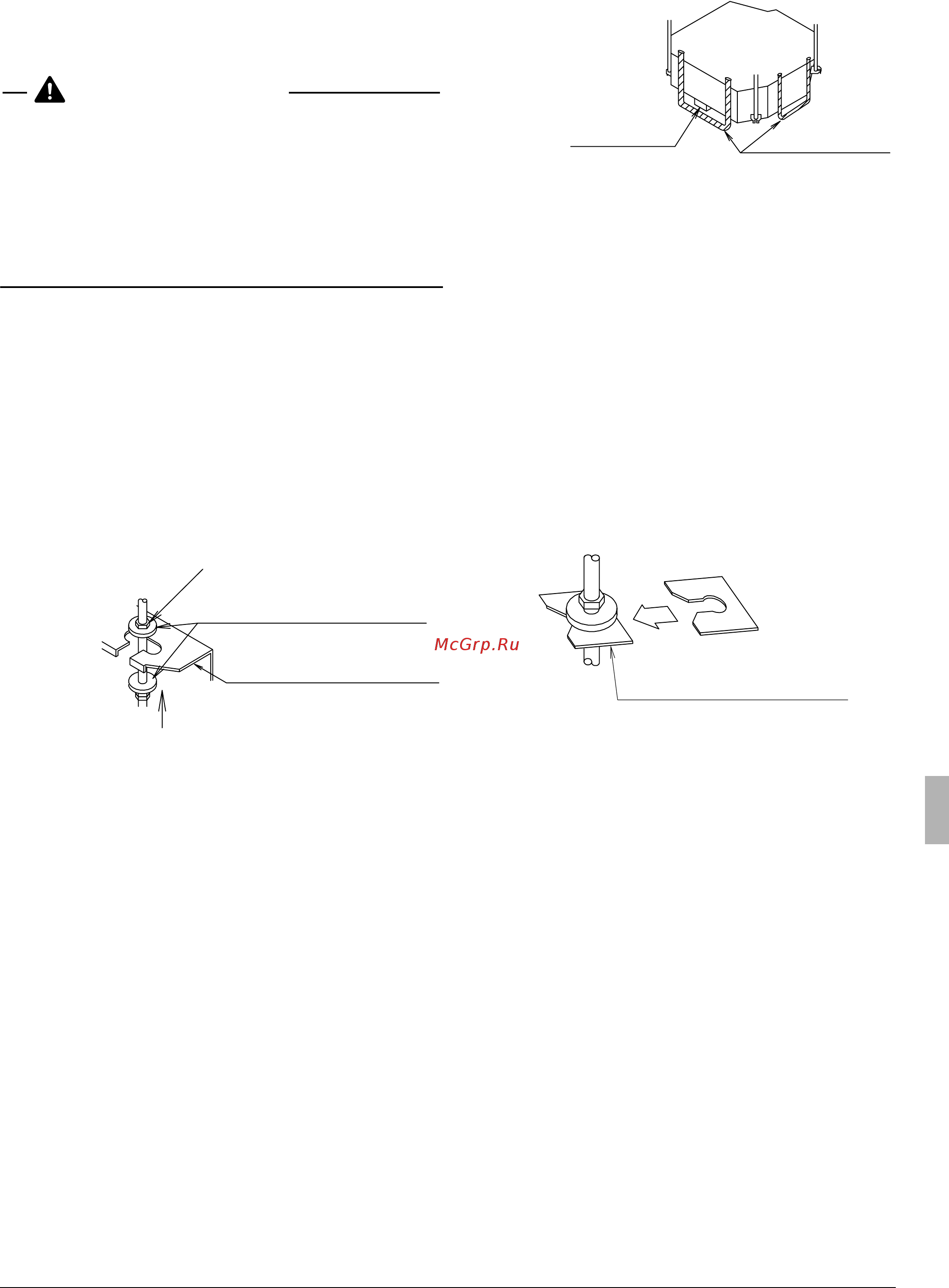

Pис. 11 Pис. 12
Pис. 10
Ватерпас
Виниловая
трубка
[Поддержание горизонтального
выравнивания]
Гайка (приобретается на месте)
Шайба (3) (прилагается)
Подвесной кронштейн
Затягивание
(сдвоенная гайка)
[Закрепление подвесного кронштейна]
Вставка
Фиксирующая пластина
шайбы (7)
[Закрепление шайбы]
(прилагается)
