10 Russian
<Перед осуществлением работ с трубопроводами хладагента, проверьте, какой тип
хладагента используется. Если типы хладагентов различаются между собой, надлежащая
работа не обеспечивается.>
ПРЕДОСТЕРЕЖЕНИЕ
• Используйте труборез и раструб, соответствующие типу хладагента.
• Перед присоединением нанесите эфирное или сложноэфирное синтетическое масло на
участок около частей раструба.
• Во избежание попадания в трубу пыли, влаги или других посторонних веществ
обжимайте конец трубы либо обматывайте его лентой.
• Следите за тем, чтобы в цепь хладагента не попадали никакие вещества, кроме самого
хладагента – например, воздух и т.д. Если в процессе работы блока возникает утечка
газообразного хладагента, сразу тщательно проветрите помещение.
• Наружный блок загружается хладагентом.

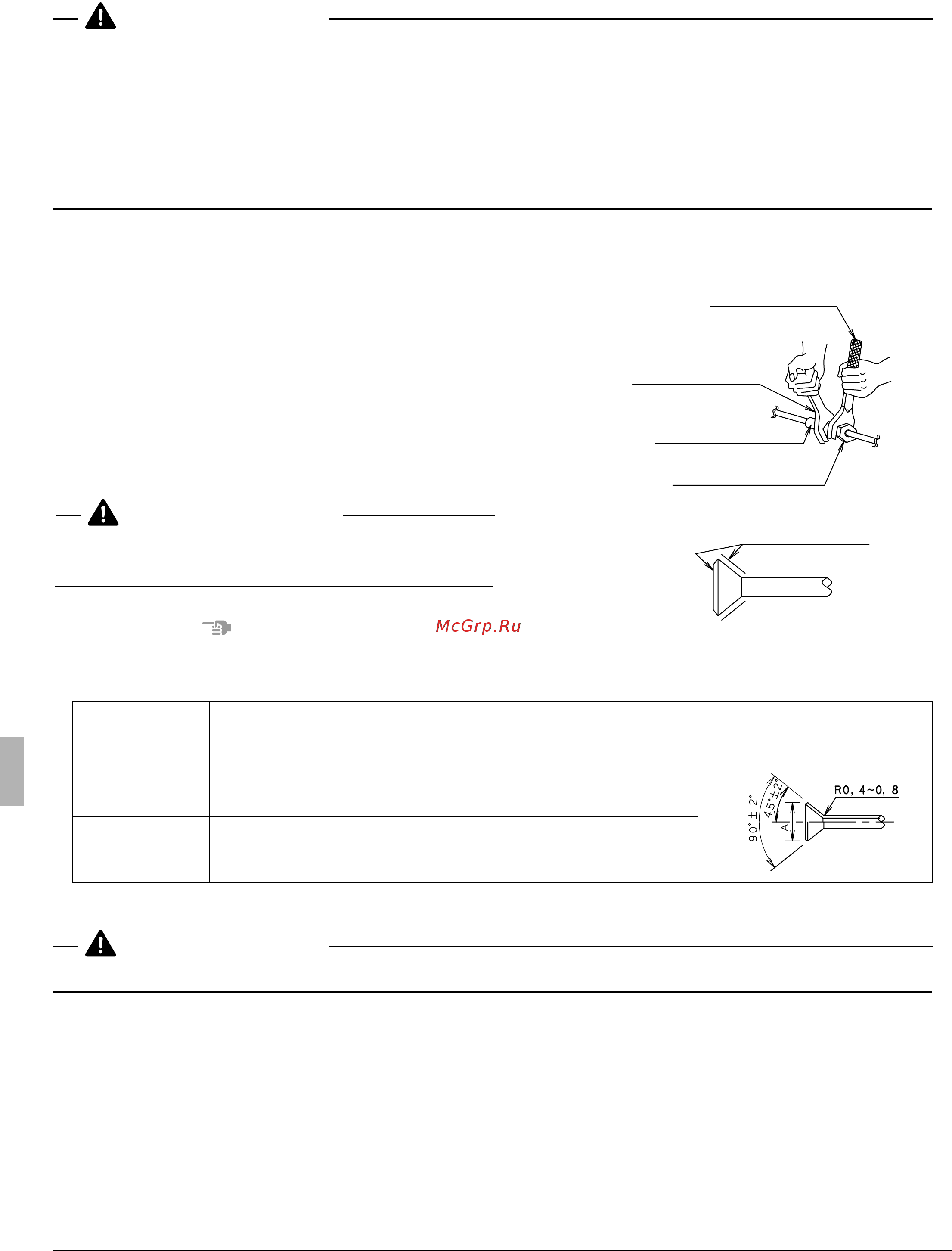

• При присоединении труб к блоку и/или отсоединении от него
проследите за совместным использованием обычного
гаечного ключа и гаечного ключа с ограничением по
крутящему моменту, как показано на рисунке. (См. рис. 13)
• Конструктивные размеры гайки для раструба указаны в
Таблица 3.
• При присоединении гайки раструба покрывайте часть
раструба (и внутри, и снаружи) эфирным или
сложноэфирным синтетическим маслом, поверните гайку
три или четыре раза вручную и затем затяните ее
ключом.(См. рис. 14)
ПРЕДОСТЕРЕЖЕНИЕ
Чрезмерная затяжка может повредить раструб
и привести к утечке хладагента.
ПРИМЕЧАНИЕ
• Пользуйтесь гайкой раструба, поставляемой вместе с главным блоком.
Таблица 3
• Требуемые значения крутящего момента затягивания указаны в “Таблицa 3”.
ПРЕДОСТЕРЕЖЕНИЕ
Чрезмерная затяжка может повредить раструб и привести к утечке хладагента.
Диаметр
трубы
Крутящий момент
затягивания
Диаметр раструба
А (мм)
Раструб
ø6,4 (1/4”)
14,2 - 17,2 Н-м
(144 - 175 кгс-см)
8,7-9,1
ø12,7 (1/2”)
49,5 - 60,3 Н-м
(505 - 615 кгс-см)
16,2 - 16,6
Гаечный ключ с
ограничением
по крутящему
моменту
Гаечный ключ
Муфта
трубопровода
Гайка раструба
Рис. 13
Рис. 14
Эфирное или сложноэфирное
синтетическое масло
