Russian 3
2. ПОДГОТОВКА К МОНТАЖУ
• Перемещая блок при открытии картонной коробки, всегда удерживайте его за ручки для
подъема, не нажимая на другие компоненты, в особенности на трубопровод для
хладагента, дренажный трубопровод и другие резиновые детали.
• Перед установкой блока убедитесь в том, что будет использоваться хладагент типа R410A.
(Неправильный выбор хладагента препятствует нормальной работе блока.)
• До окончания работ по установке необходимо сохранять все принадлежности, необходимые для
установки. Не выбрасывайте их!
• Примите решение о способе доставки.
• При перемещении блока не вынимайте его из упаковки вплоть до доставки на место монтажа. Во
избежание повреждения или появления царапин на блоке пользуйтесь подкладкой из мягкого
материала при любой необходимости распаковки блока либо присоединяйте к тросу
предохранительные пластины при необходимости подъема блока.
• Ни в коем случае не открывайте упаковочную коробку (верх), защищающую блок
управления, перед подвеской блока.
• При выборе места для установки пользуйтесь бумажным шаблоном.
• При монтаже наружных блоков пользуйтесь руководством по монтажу, прилагаемому к наружному блоку.
• Не устанавливайте и не эксплуатируйте блок в помещениях, указанных ниже.
• В помещениях, пропитанных испарениями минерального масла либо заполненных масляными
парами или брызгами, например, в кухнях. (Возможно разрушение пластмассовых
компонентов.)
• В помещениях с наличием коррозийных газов, например, газа серной кислоты. (Возможна
коррозия медных труб и мест пайки твердым припоем).
•
С использованием летучих воспламеняющихся газов, например, от разжижителя или бензина.
• В помещениях с оборудованием, излучающим электромагнитные волны. (Возможно нарушение
работы систем управления).
• В местах, где воздух пропитан солями с высоким уровнем концентрации (например, вблизи
океана), либо наблюдаются сильные колебания напряжения (например, на заводах). Кроме
того, в автомобилях или на судах.
• Данный блок, как для наружного размещения так и для помещений, пригоден для установки в среде
коммерческих структур и промышленных предприятий легкого профиля.
При установке в качестве бытового электроприбора блок может вызывать электромагнитные помехи.

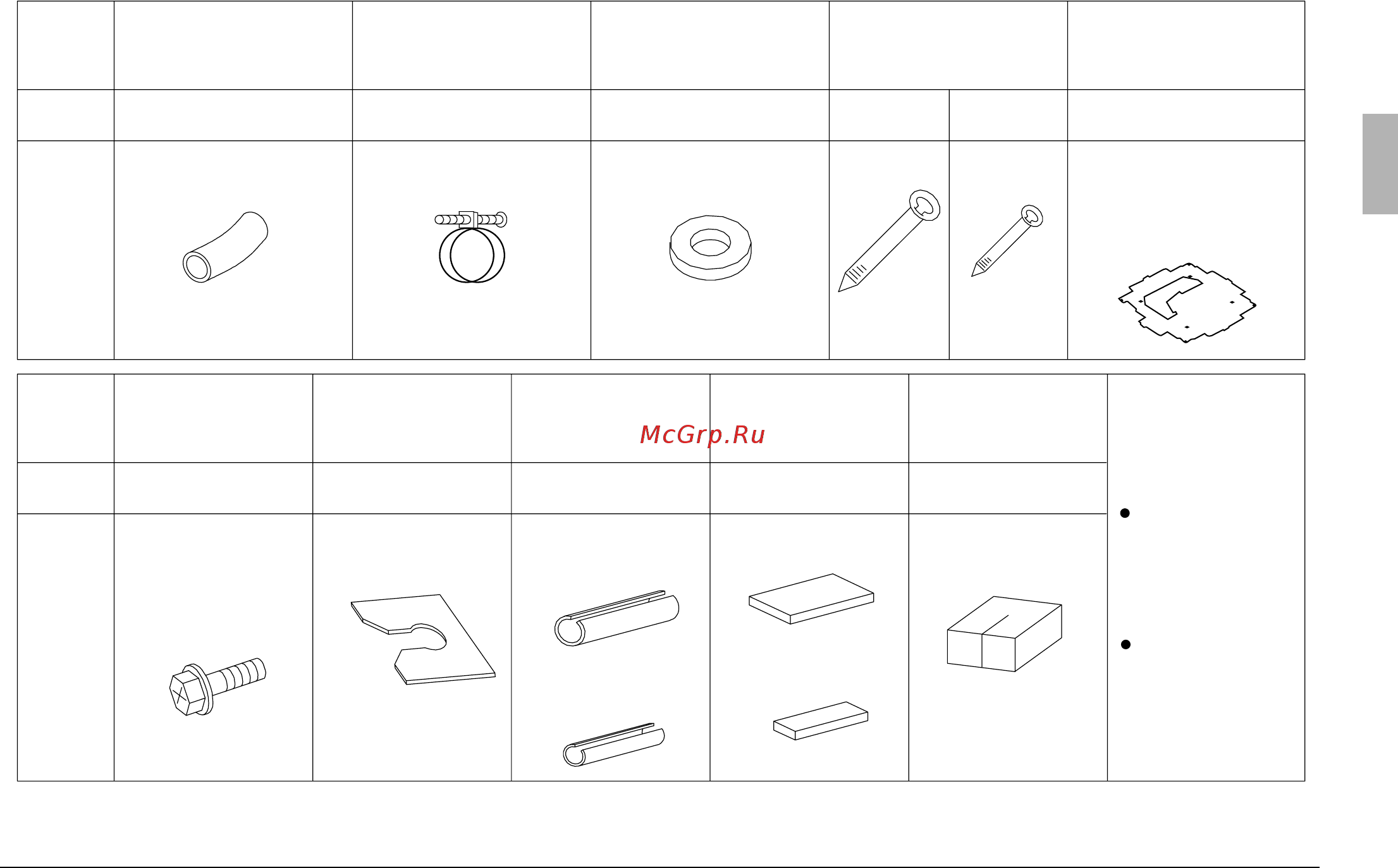

2-1 ПРИНАДЛЕЖНОСТИ
Проконтролируйте наличие перечисляемых ниже принадлежностей, прилагаемых к Вашему блоку.
(12)Упло-
тнительный
материал
(Большой)
1
шт.
(Малая)
2 шт.
Наиме-
нован-
ие
Колич-
ество
Форма
(1) Дренажный
шланг
(2) Зажим
(4) Зажим
(3) Прокладка для
подвесного
кронштейна
1 шт.
1 шт. 8 шт.
6 шт.
(5) Бумажный
шаблон для
монтажа
1 шт.
Используется
также в качестве
упаковочного
материала
Наиме-
нован-
ие
Колич-
ество
Форма
Изоляция для
арматуры
Уплотнительная
прокладка
по одной на
каждую
по одной на
каждую
Для бумажного
монтажного
шаблона
(6) Винты (M5)
(7) Фиксирующая
пластина
шайбы
4 шт. 4 шт.
(8) для газовой
трубы
(9) для жидкостной
трубы
(10) Большая
(11) Малая
(Прочее)
Руководство
по эксплуата-
ции
Руководство
по монтажу
