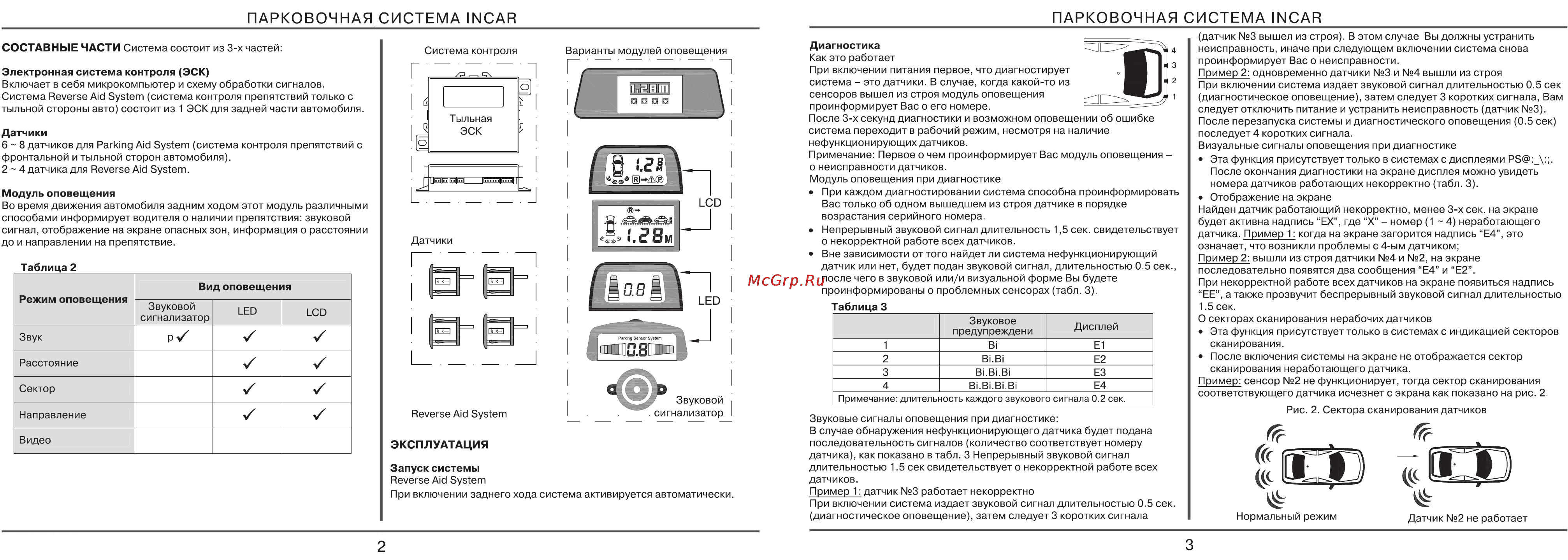

ПАРКОВОЧНАЯ СИСТЕМА INCAR ПАРКОВОЧНАЯ СИСТЕМА INCAR Электронная система контроля ЭСК Включает в себя микрокомпьютер и схему обработки сигналов Система Reverse Aid System система контроля препятствий только с тыльной стороны авто состоит из 1 ЭСК для задней части автомобиля Датчики 6 8 датчиков для Parking Aid System система контроля препятствий с фронтальной и тыльной сторон автомобиля 2 4 датчика для Reverse Aid System Модуль оповещения Во время движения автомобиля задним ходом этот модуль различными способами информирует водителя о наличии препятствия звуковой сигнал отображение на экране опасных зон информация о расстоянии до и направлении на препятствие Датчики Таблица 2 Вид оповещения Режим оповещения Звук Расстояние Сектор Направление Звуковой сигнализатор Р Z LED Z z z z датчик 3 вышел из строя В этом случае Вы должны устранить неисправность иначе при следующем включении система снова проинформирует Вас о неисправности Пример 2 одновременно датчики 3 и 4 вышли из строя При включении система издает звуковой сигнал длительностью 0 5 сек диагностическое оповещение затем следует 3 коротких сигнала Вам следует отключить питание и устранить неисправность датчик 3 После перезапуска системы и диагностического оповещения 0 5 сек последует 4 коротких сигнала Визуальные сигналы оповещения при диагностике Эта функция присутствует только в системах с дисплеями РЭ _ После окончания диагностики на экране дисплея можно увидеть номера датчиков работающих некорректно табл 3 Отображение на экране Найден датчик работающий некорректно менее 3 х сек на экране будет активна надпись ЕХ где X номер 1 4 неработающего датчика Пример 1 когда на экране загорится надпись Е4 это означает что возникли проблемы с 4 ым датчиком Пример 2 вышли из строя датчики 4 и 2 на экране последовательно появятся два сообщения Е4 и Е2 При некорректной работе всех датчиков на экране появиться надпись ЕЕ а также прозвучит беспрерывный звуковой сигнал длительностью 1 5 сек О секторах сканирования нерабочих датчиков Эта функция присутствует только в системах с индикацией секторов сканирования После включения системы на экране не отображается сектор сканирования неработающего датчика Пример сенсор 2 не функционирует тогда сектор сканирования соответствующего датчика исчезнет с экрана как показано на рис 2 Диагностика СОСТАВНЫЕ ЧАСТИ Системасостоит из 3 х частей Как это работает При включении питания первое что диагностирует система это датчики В случае когда какой то из сенсоров вышел из строя модуль оповещения проинформирует Вас о его номере После 3 х секунд диагностики и возможном оповещении об ошибке система переходит в рабочий режим несмотря на наличие нефункционирующих датчиков Примечание Первое о чем проинформирует Вас модуль оповещения о неисправности датчиков Модуль оповещения при диагностике При каждом диагностировании система способна проинформировать Вас только об одном вышедшем из строя датчике в порядке возрастания серийного номера Непрерывный звуковой сигнал длительность 1 5 сек свидетельствует о некорректной работе всех датчиков Вне зависимости от того найдет ли система нефункционирующий датчик или нет будет подан звуковой сигнал длительностью 0 5 сек после чего в звуковой или и визуальной форме Вы будете проинформированы о проблемных сенсорах табл 3 Таблица 3 LCD Звуковое предупрежден и z z z z Дисплей Bi E1 Bi Bi E2 Bi Bi Bi 3 E3 4 E4 Bi Bi Bi Bi Примечание длительность каждого звукового сигнала 0 2 сек 1 2 Reverse Aid System Видео ЭКСПЛУАТАЦИЯ Запуск системы Reverse Aid System При включении заднего хода система активируется автоматически 2 Рис 2 Сектора сканирования датчиков Звуковые сигналы оповещения при диагностике В случае обнаружения нефункционирующего датчика будет подана последовательность сигналов количество соответствует номеру датчика как показано в табл 3 Непрерывный звуковой сигнал длительностью 1 5 сек свидетельствует о некорректной работе всех датчиков Пример 1 датчик 3 работает некорректно При включении система издает звуковой сигнал длительностью 0 5 сек диагностическое оповещение затем следует 3 коротких сигнала 3
