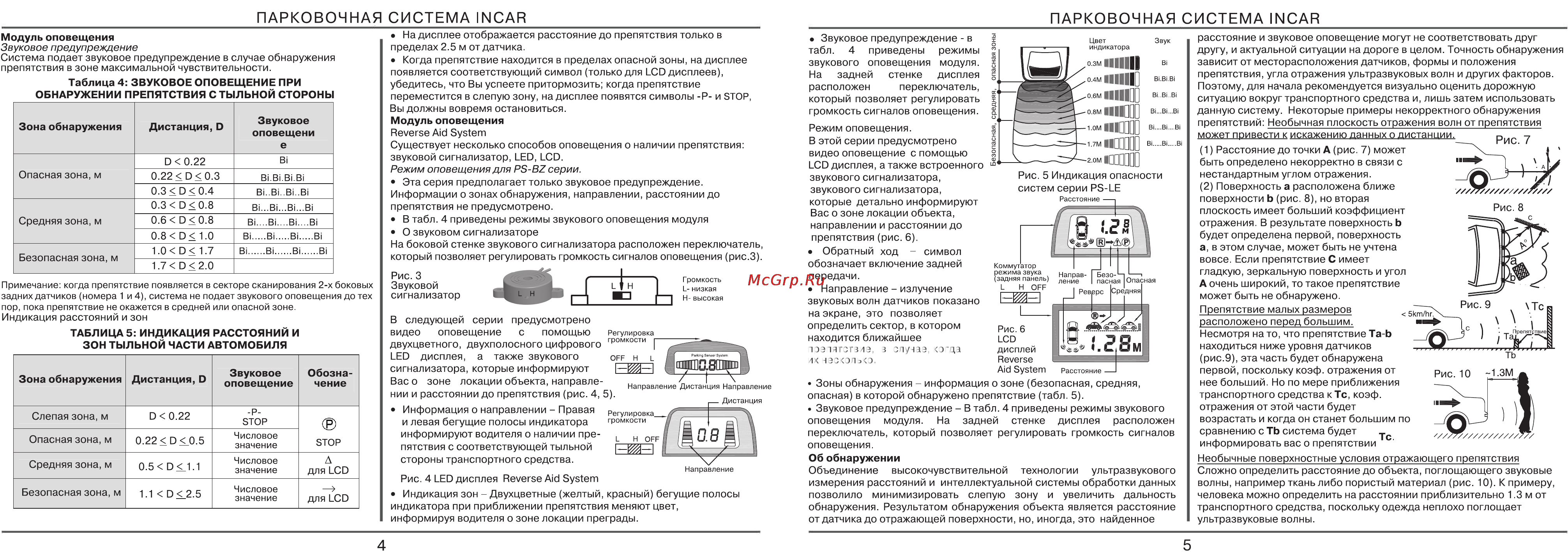

ПАРКОВОЧНАЯ СИСТЕМА INCAR Звуковое предупреждение Система подает звуковое предупреждение в случае обнаружения препятствия в зоне максимальной чувствительности Таблица 4 ЗВУКОВОЕ ОПОВЕЩЕНИЕ ПРИ ОБНАРУЖЕНИИ ПРЕПЯТСТВИЯ С ТЫЛЬНОЙ СТОРОНЫ Зона обнаружения Дистанция D D 0 22 0 22 D 0 3 0 3 D 0 4 0 3 D 0 8 0 6 0 8 Опасная зона м Средняя зона м 0 8 D 1 0 1 0 D 1 7 1 7 D 2 0 Безопасная зона м Модуль оповещения Звуковое оповещени е Reverse Aid System Существует несколько способов оповещения о наличии препятствия звуковой сигнализатор LED LCD Режим оповещения для PS BZ серии Эта серия предполагает только звуковое предупреждение Информации о зонах обнаружения направлении расстоянии до препятствия не предусмотрено В табл 4 приведены режимы звукового оповещения модуля О звуковом сигнализаторе На боковой стенке звукового сигнализатора расположен переключатель который позволяет регулировать громкость сигналов оповещения рис З Bi Bi Bi Bi Bi Bi Bi Bi Bi Bi Bi Bi Bi Bi Bi Bi Bi Bi Bi Bi Bi Bi Bi Bi Bi Рис 3 Звуковой сигнализатор Примечание когда препятствие появляется в секторе сканирования 2 х боковых задних датчиков номера 1 и 4 система не подает звукового оповещения до тех пор пока препятствие не окажется в средней или опасной зоне Индикация расстояний и зон В следующей серии предусмотрено видео оповещение с помощью двухцветного двухполосного цифрового LED дисплея а также звукового сигнализатора которые информируют Вас о зоне локации объекта направлении и расстоянии до препятствия рис 4 5 ТАБЛИЦА 5 ИНДИКАЦИЯ РАССТОЯНИЙ И ЗОН ТЫЛЬНОЙ ЧАСТИ АВТОМОБИЛЯ Зона обнаружения Дистанция D Слепая зона м D 0 22 Опасная зона м Средняя зона м Безопасная зона м Звуковое оповещение Обозна чение 0 22 D _0 5 РЗТОР Числовое значение STOP 0 5 D _1 1 Числовое значение А для LCD Числовое значение 1 1 D _2 5 ПАРКОВОЧНАЯ СИСТЕМА INCAR На дисплее отображается расстояние до препятствия только в пределах 2 5 м от датчика Когда препятствие находится в пределах опасной зоны на дисплее появляется соответствующий символ только для LCD дисплеев убедитесь что Вы успеете притормозить когда препятствие переместится в слепую зону на дисплее появятся символы Р и STOP Вы должны вовремя остановиться Модуль оповещения Информация о направлении Правая и левая бегущие полосы индикатора информируют водителя о наличии пре пятствия с соответствующей тыльной стороны транспортного средства Громкость L низкая Н высокая Регулировка громкости р OFF H L Дистанция Регулировка___ громкости L Н OFF Рис 7 1 Расстояние до точки А рис 7 может быть определено некорректно в связи с нестандартным углом отражения 2 Поверхностна расположена ближе поверхности Ь рис 8 но вторая Рис 8 плоскость имеет больший коэффициент отражения В результате поверхность Ь будет определена первой поверхность а в этом случае может быть не учтена вовсе Если препятствие С имеет гладкую зеркальную поверхность и угол А очень широкий то такое препятствие может быть не обнаружено Рис 9 Препятствие малых размеров 5km hr расположено перед большим Несмотря на то что препятствие Та Ь находиться ниже уровня датчиков Tb рис 9 эта часть будет обнаружена первой поскольку коэф отражения от Рис 10 1 3М нее больший Но по мере приближения транспортного средства к Тс коэф отражения от этой части будет возрастать и когда он станет большим по сравнению с ТЬ система будет ус информировать вас о препятствии Необычные поверхностные условия отражающего препятствия Сложно определить расстояние до объекта поглощающего звуковые волны например ткань либо пористый материал рис 10 К примеру человека можно определить на расстоянии приблизительно 1 3 м от транспортного средства поскольку одежда неплохо поглощает ультразвуковые волны Рис 5 Индикация опасности систем серии PS LE Расстояние Зоны обнаружения информация о зоне безопасная средняя опасная в которой обнаружено препятствие табл 5 Звуковое предупреждение В табл 4 приведены режимы звукового оповещения модуля На задней стенке дисплея расположен переключатель который позволяет регулировать громкость сигналов оповещения Об обнаружении Направление 4 Режим оповещения В этой серии предусмотрено видео оповещение с помощью LCD дисплея а также встроенного звукового сигнализатора звукового сигнализатора которые детально информируют Вас о зоне локации объекта направлении и расстоянии до препятствия рис 6 Обратный ход символ обозначает включение задней передачи Направление излучение звуковых волн датчиков показано на экране это позволяет определить сектор в котором находится ближайшее тээпятстзиэ з случае когда IX несколько Aid System Расстояние Направление Дистанция Направление Рис 4 LED дисплея Reverse Aid System Индикация зон Двухцветные желтый красный бегущие полосы индикатора при приближении препятствия меняют цвет информируя водителя о зоне локации преграды для LCD расстояние и звуковое оповещение могут не соответствовать друг другу и актуальной ситуации на дороге в целом Точность обнаружения зависит от месторасположения датчиков формы и положения препятствия угла отражения ультразвуковых волн и других факторов Поэтому для начала рекомендуется визуально оценить дорожную ситуацию вокруг транспортного средства и лишь затем использовать данную систему Некоторые примеры некорректного обнаружения препятствий Необычная плоскость отражения волн от препятствия может привести к искажению данных о дистанции Звуковое предупреждение в табл 4 приведены режимы звукового оповещения модуля На задней стенке дисплея расположен переключатель который позволяет регулировать громкость сигналов оповещения Объединение высокочувствительной технологии ультразвукового измерения расстояний и интеллектуальной системы обработки данных позволило минимизировать слепую зону и увеличить дальность обнаружения Результатом обнаружения объекта является расстояние от датчика до отражающей поверхности но иногда это найденное 5
