• Внутренние блоки • Угловой потолочный кондиционер кассетного типа • FXKQ-MVE
3
• Системы VRV • Внутренние блоки
10
3 Дополнительные функции

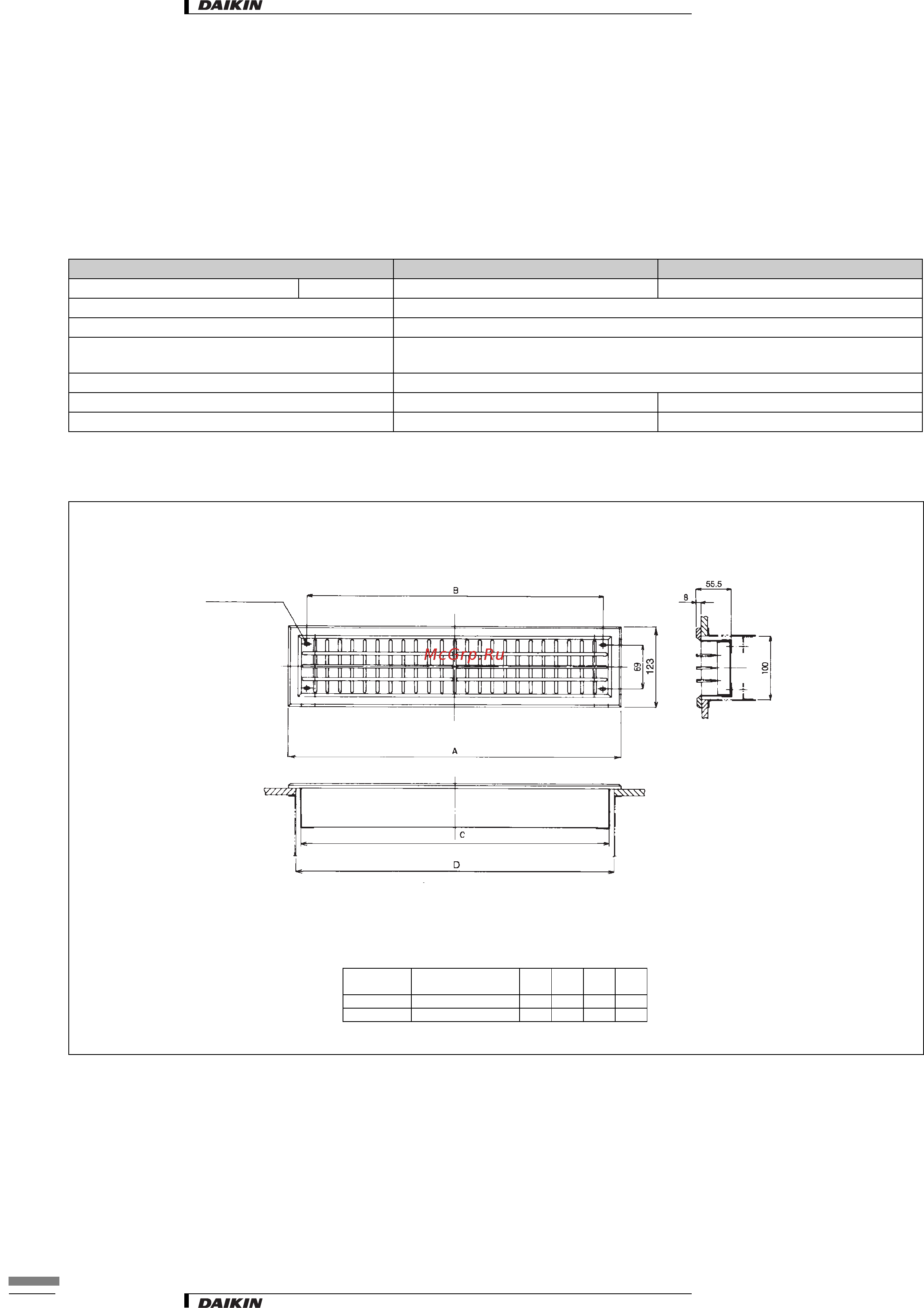

3 - 3 Воздухораспределительная решетка
• Этот дополнительный комплект используется, когда блок установлен с передним воздуховыпускным отверстием. Направление воздуха
может легко регулироваться.
• Эту воздухораспределительную решетку следует устанавливать со следующим гибким воздуховодом.
3 - 3 - 1 Технические характеристики
3 - 3 - 2 Размеры
K-HV7AW K-HV9AW
РАСХОД ВОЗДУХА м
3
/мин 9~13 12~19
ТИП Тип HV (горизонтальная заслонка и подвижная вертикальная заслонка)
ЦВЕТ НАРУЖНОЙ ПОВЕРХНОСТИ белый
МАТЕРИАЛ сталь (ворсистый нетканый материал "cryptomeria" только на конце воздуховыпускного
отверстия + нейлоновый флок)
КОНСТРУКТИВНЫЕ ДЕТАЛИ воздухораспределительная решетка, винты, средство управления заслонками
ПРИМЕНИМЫЙ ГИБКИЙ ВОЗДУХОВОД KFDJ52F56 KFDJ52F80
ПРИМЕНИМЫЕ МОДЕЛИ Класс 25~40 Класс 63
Овальное отверстие
Проем в потолке
Проем в потолке
4-6 x 10
Модель
Применимая
модель
ABCD
K-HV7AW Для класса 25~40 523 466 488 500
K-HV9AW Для класса 63 723 666 688 700
