Daikin FXKQ25MAVE4 [21/26] Монтажнаш схема
![Daikin FXKQ25MAVE4 [21/26] Монтажнаш схема](/views2/1697097/page21/bg15.png)
• Внутренние блоки • Угловой потолочный кондиционер кассетного типа • FXKQ-MVE
8
• Системы VRV • Внутренние блоки
20

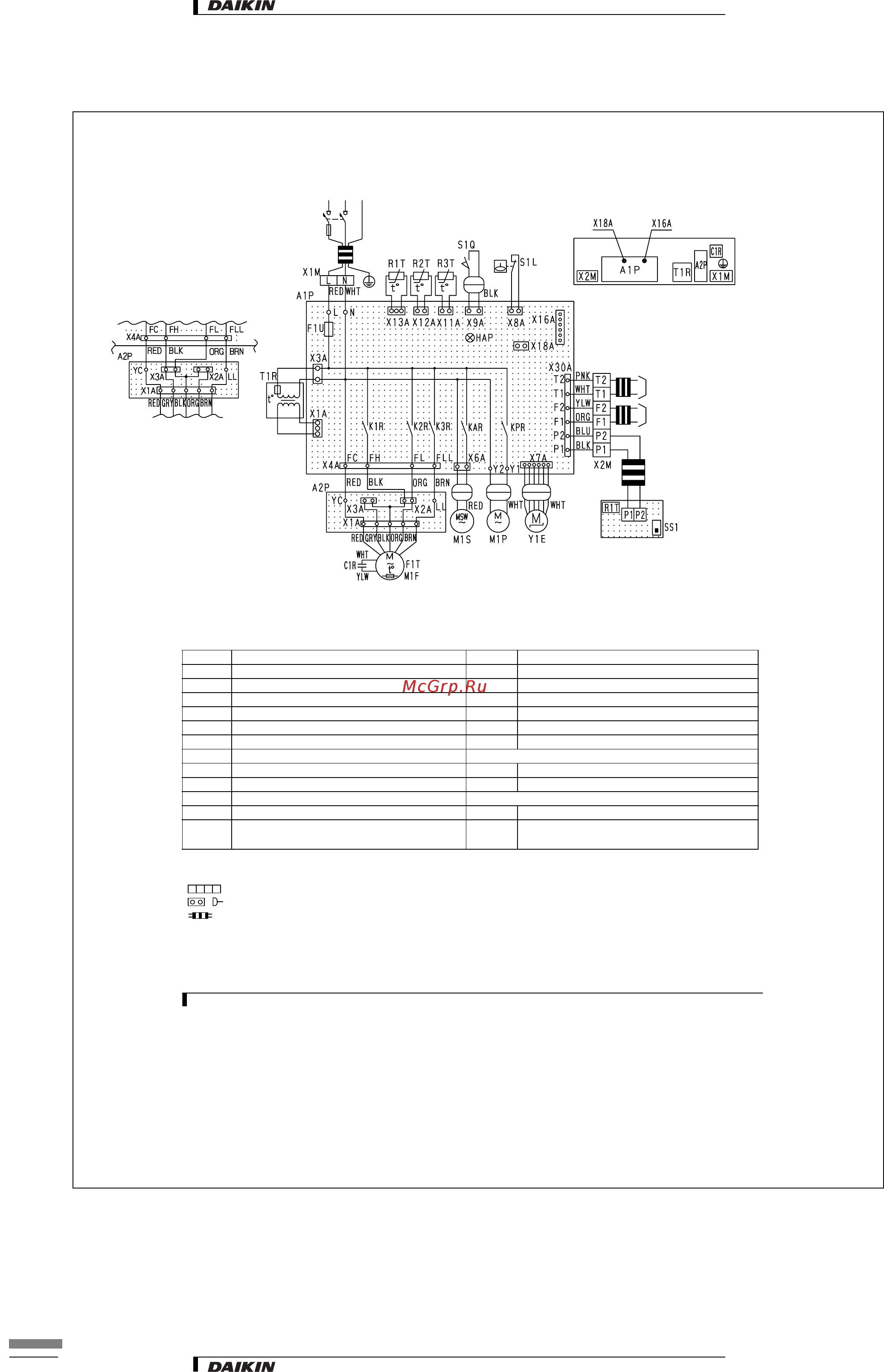

8 Монтажная схема
FXKQMVE
3D039564
Электропитание
Прим. 3
Примечание 2
Ввод провода управления
Примечание 1
Провода центрального
пульта дистанционного управления
Распределительная коробка
Проводной пульт
дистанционного управления
(дополнительная принадлежность)
220240 В,
1 фаза,
50 Гц
220 В,
1 фаза,
60 Гц
ПРИМЕЧАНИЯ
:
1 При использовании центрального пульта дистанционного управления его подключение к блоку осуществляется в
соответствии с прилагаемыми инструкциями.
2 С внешнего пульта управления можно управлять включением и выключением блока в режиме принудительного выключения
или принудительного включения/выключения (клеммы T1/T2). Подробности см. в инструкции по монтажу, поставляемой с
блоком. Подробности см. в руководстве, поставляемом с блоком.
3 При работе в условиях высокого внешнего статического давления поменяйте местами провода, подключенные к клеммам
Х2А и Х3А.
4 Использовать только провода с медными жилами.
A1P Печатная плата R2T•R3T Термистор (теплообменник)
A2P Клеммный блок S1L Поплавковое реле
C1R Конденсатор (М1F) S1Q Концевой выключатель (перемещающаяся заслонка)
F1T Плавкий предохранитель (105°С) (М1F встроен) T1R Трансформатор (220240 В/22 В)
F1U Предохранитель (250 В, 5 А, (В)) X1M Клеммная колодка (силовая)
HAP Светодиод (индикатор — зеленый) X2M Клеммная колодка (цепи управления)
K1R•K3R Магнитное реле (M1F) Y1E Электронный расширительный вентиль
KAR Магнитное реле (M1S) Проводной пульт управления
KPR Магнитное реле (M1P) R1T Термистор (воздух)
M1F Электродвигатель (вентилятор внутреннего блока) SS1 Переключатель (главн./вспом.)
M1P Электродвигатель (дренажный насос) Разъем для дополнительных элементов
M1S Электродвигатель (перемещающаяся заслонка) X16A Разъем (проводной адаптер)
R1T Термистор (воздух) X18A Разъем (проводной адаптер для электрических
подключений дополнительных элементов)
ОБОЗНАЧЕНИЯ ЦВЕТОВ: BLK : черный PNK : розовый
BLU : синий RED : красный
BRN : коричневый WHT : белый
ORG : оранжевый YLW : желтый
: Клемма
: Разъем
: Электропроводка по месту
,
