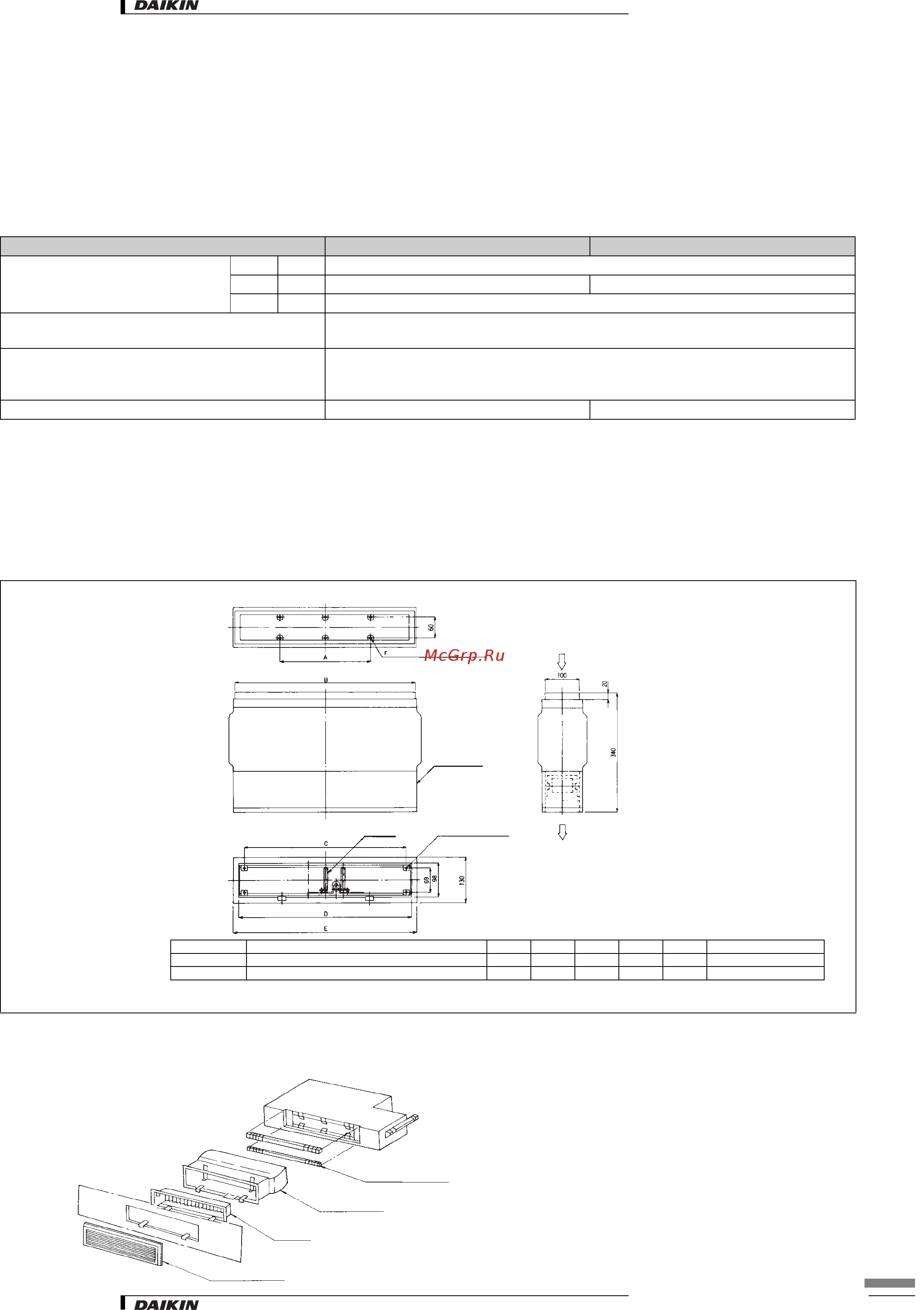

Daikin FXKQ25MAVE4 [12/26] 4 гибкий воздуховод с задвижкой
![Daikin FXKQ25MAVE4 [12/26] 4 гибкий воздуховод с задвижкой](/views2/1697097/page12/bgc.png)
3
3
• Системы VRV • Внутренние блоки
11
• Внутренние блоки • Угловой потолочный кондиционер кассетного типа • FXKQ-MVE
3 Дополнительные функции
3 - 4 Гибкий воздуховод (с задвижкой)
• Встроенное управление задвижкой Открыть / закрыть позволяет регулировать расход воздуха. Кроме того, гибкий воздуховод
обеспечивает повышение гибкости соединения с основным блоком.
3 - 4 - 1 Технические характеристики
3 - 4 - 2 Меры предосторожности при использовании
• Уплотните отверстие дренажного поддона с помощью уплотнительных материалов для сливного отверстия, после снятия передней
панели внутреннего блока.
3 - 4 - 3 Размеры
3 - 4 - 4 Установка
KFDJ52F56 KFDJ52F80
ГАБАРИТНЫЕ РАЗМЕРЫ В мм 132
Шмм 532 732
Гмм макс. 353
МАТЕРИАЛ Внешняя рама: Полимер, стойкий к образованию плесени
гибкий воздуховод стекловата, лист из винилхлорида
ОПИСАНИЕ
гибкий воздуховод, задвижка, установочная пластина воздуховода, изоляционный материал,
уплотнительная подушка воздуховыпускного отверстия,
установочный винт, средство открытия/закрытия задвижки, средство управления заслонками
ПРИМЕНИМАџ МОДЕЛЬ Класс 25~40 Класс 63
Установочное положение
внутреннего блока
Гибкий воздуховод
От внутреннего блока
К воздуховыпускному отверстию
Диапазон регулировки 290~340
Задвижка
Внутренний
размер
воздуховода
Внутренний размер воздуховода
4-M5
Установочное положение
воздухораспределительной
решетки.
Модель Применимая модель ABCDE F
KFDJ52F56 Для внутреннего блока, класс 25~40 260 520 466 498 530 4-ø отверстие
KFDJ52F80 Для внутреннего блока, класс 63 460 720 666 698 730 6-отверстие ø7
Внутренний блок
Теплоизоляция
Гибкий воздуховод
Задвижка
Воздухораспределительная решетка
