• Системы VRV • Внутренние блоки
19
• Внутренние блоки • Угловой потолочный кондиционер кассетного типа • FXKQ-MVE

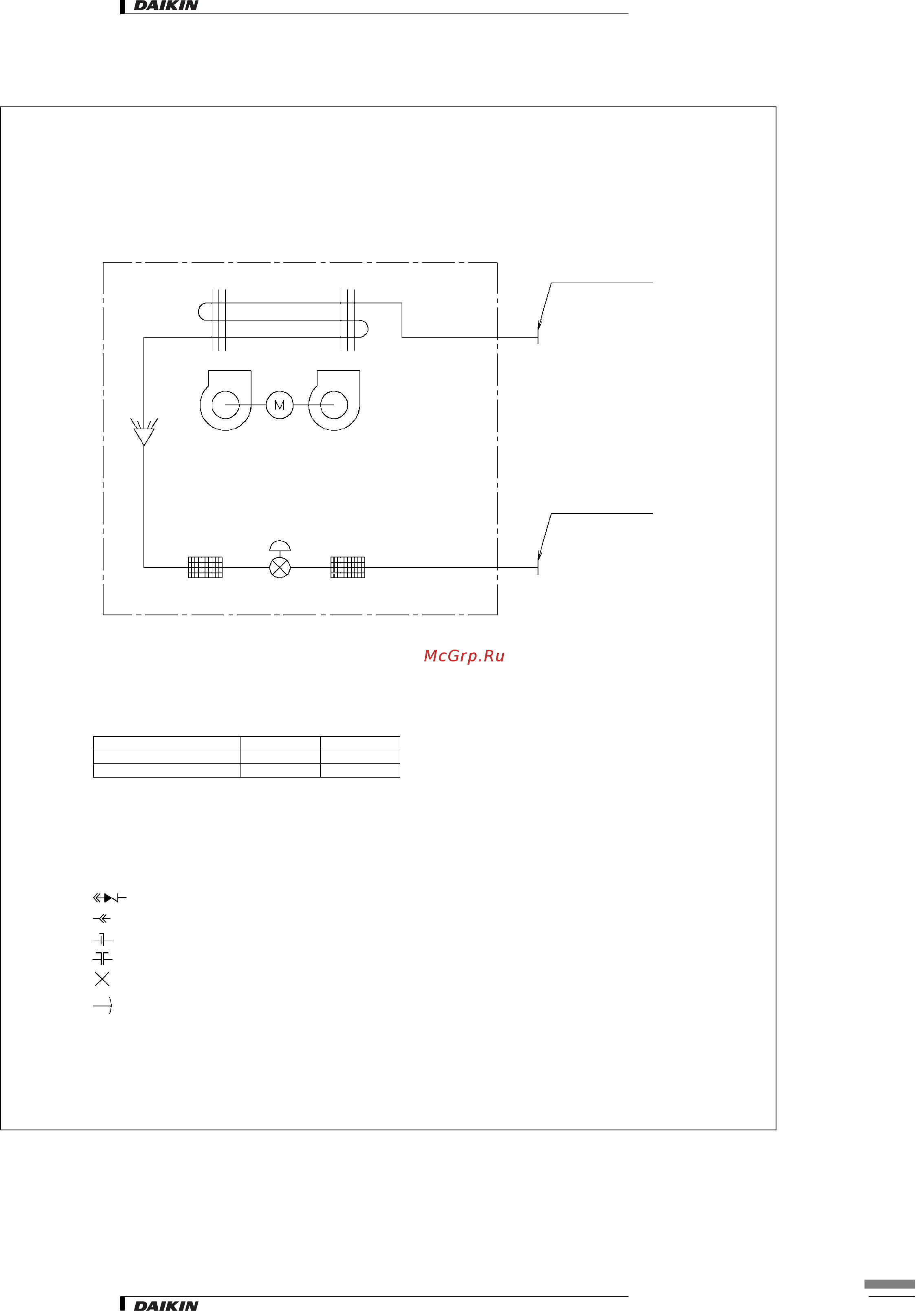

7 Схема трубной обвязки
FXKQMVE
4D034245
Теплообменник
Вентилятор
Фильтр
Фильтр
Электронный
расширительный вентиль
Штуцер для присоединения
трубопровода жидкого хладагента
Штуцер для присоединения
трубопровода газообразного хладагента
Обратный клапан
Резьбовое соединение
Винтовое соединение
Фланцевое соединение
Труба пережата
Труба
Диаметры соединительных патрубков трубопроводов хладагента
Модели Газ Жидкость
FXKQ25,32,40MVE ∅12,7 ∅6,4
FXKQ63MVE ∅15,9 ∅9,5
