" # SiRUBE37-704
316
"
#
∗2:
∗2: . / . 419.
(V2806)
Предостережение
Проверьте, чтобы выключатель электропитания был выключен перед соединением или
рассоединением соединителя, в противном случае детали могут быть повреждены.

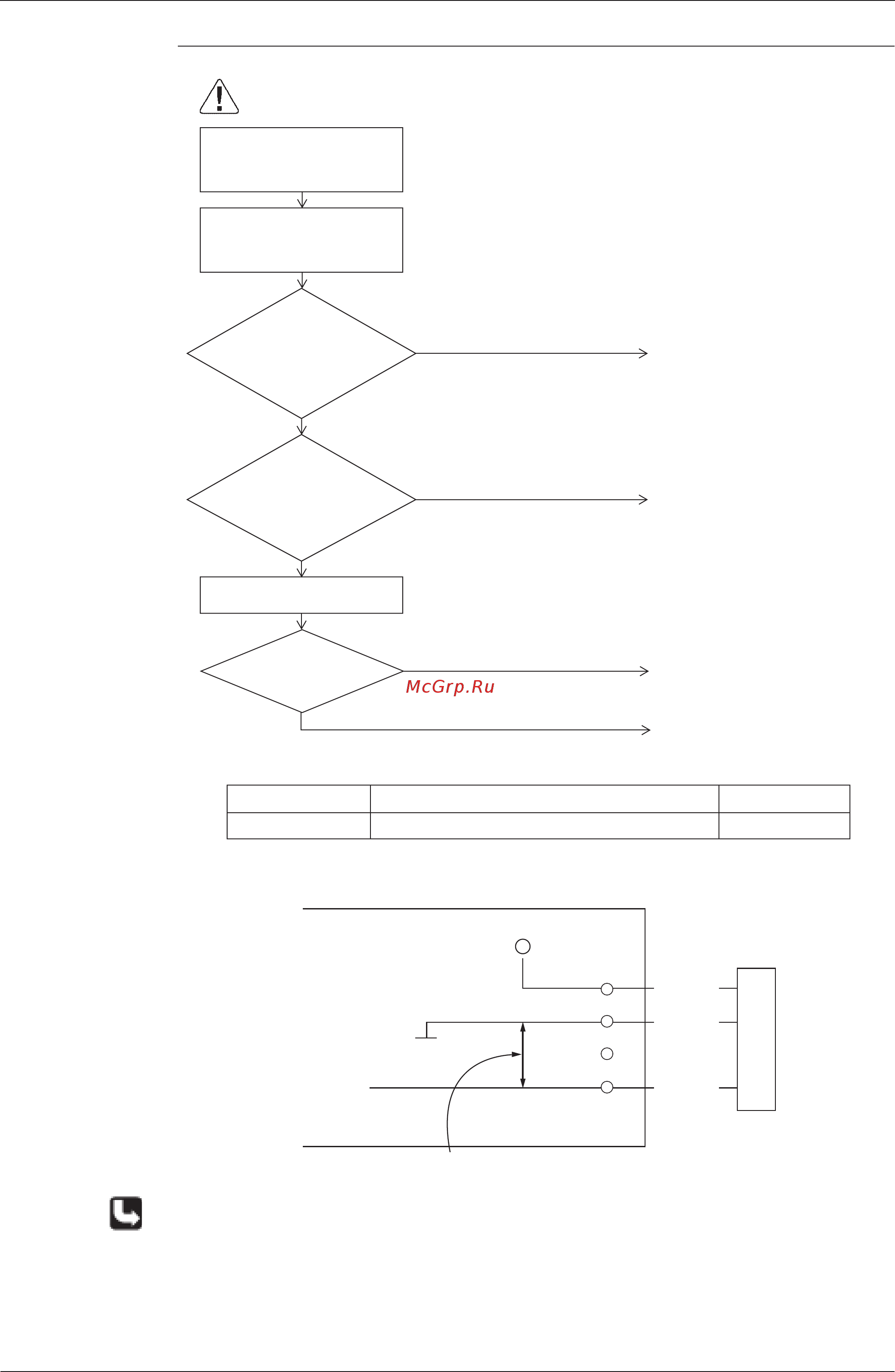

*1: Датчик давления имеет код неисправности
Датчик давления имеет код неисправности
Датчик высокого давления
Код неисправности
JA
Электрич. символ
S1NPH
Замените главную печатную плату.
Замените датчик высокого давления.
ДА
НЕТ
Замените главную печатную плату.
НЕТ
Замените датчик высокого давления.
ДА
НЕТ
Являются
ли характеристики
датчика высокого
давления нормальными?
(Сравните характеристики напряжения
(*2) и манометрическое
давление).
ДА
Функция
определения
давления печатной платы
в норме? (Сравните давление
контрольного устройства и
характеристики напряжения (*2)).
1. Установите манометр высокого
давления вверху.
2. Подсоедините контрольное
устройство VRV к манометру.
Подтвердите, какой датчик высокого
давления работает неправильно в
"режиме мониторинга" наружного
блока. (См. стр. 226~227)
Сбросьте работу и перезагрузите
наружный блок.
Являются ли
характеристики датчика
высокого давления
нормальными?
Печатная плата наружного блока А2Р
+5В
X32A
Красный
Черный
Белый
GND
*2 Измеряйте напряжение пост.т. здесь.
Датчик низкого давления
4
3
2
1
(V2807)
А
/Ц вход
микрокомпьютера
