SiRUBE37-704 " #
341
"
#

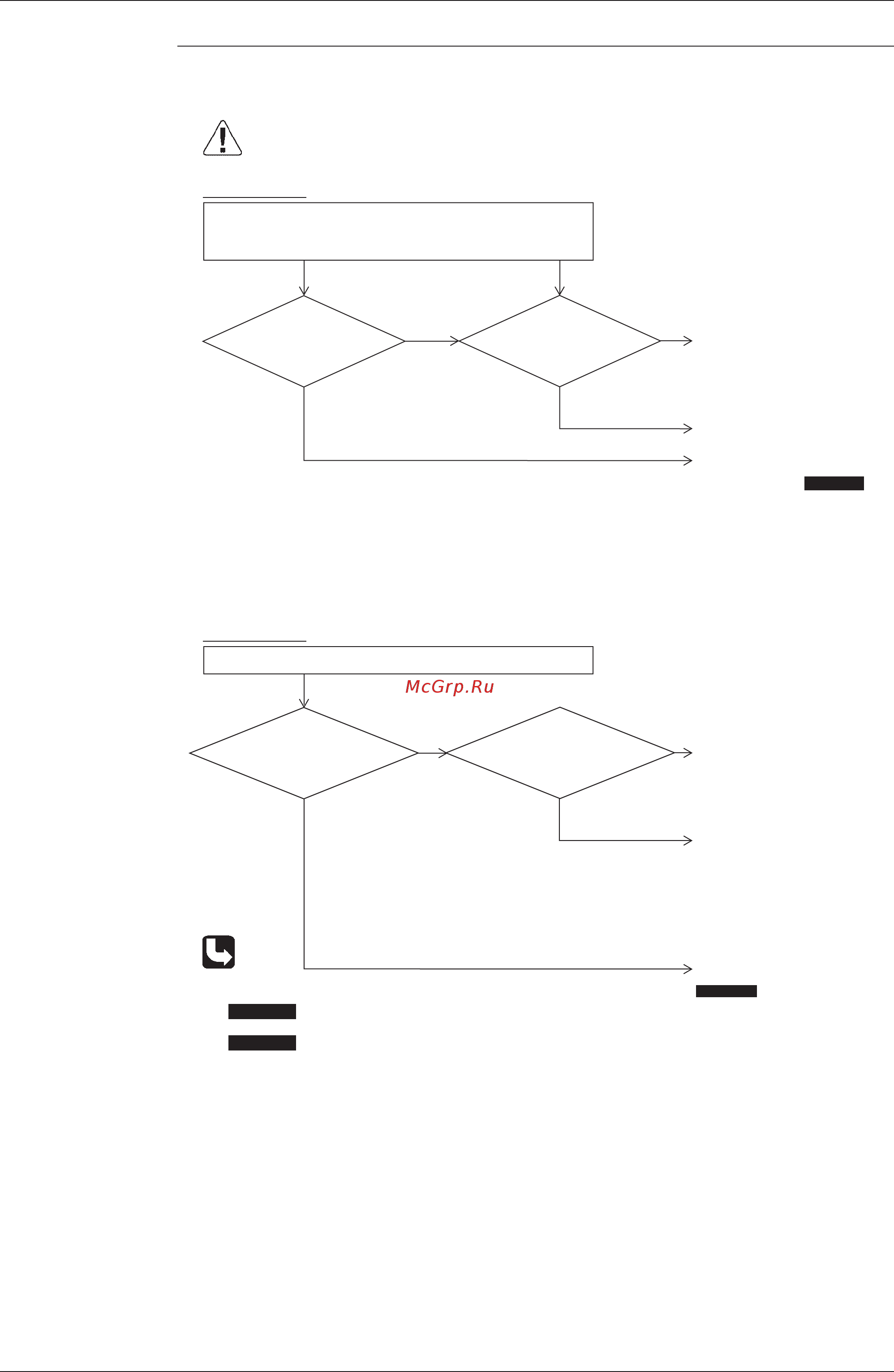

Проверьте,
достигает ли разница
температур между вытяжной
трубой и теплообменником 20°C и
более.
Проверьте, в
норме ли свойства
термистора вытяжной трубы (A7T) и
термистора теплообменника (R4T). (*3)
Проверьте,
равно ли низкое
давление 0,1 МПа и ниже.
(*1)
Проверьте, в
норме ли свойства
датчика низкого давления.
(*2)
Замените датчик низкого давления.
Замените главную печатную плату
(A1P).
Предостережение
Проверьте, чтобы выключатель электропитания был выключен перед соединением или
рассоединением соединителя, в противном случае детали могут быть повреждены.
НЕТ
НЕТ
ДА ДА
Устраните фактор уменьшения
низкого давления согласно
указаниям в разделе Проверка 6.
Устраните фактор перегрева
согласно указаниям в разделе
Проверка 3.
Замените термистор.
Замените главную печатную плату.
• В индивидуальной системе
замените печатную плату
управления 1 (A1P) или печатную
плату управления 3 (A3P).
• В многоблочных системах
замените главную печатную плату
(A1P).
НЕТНЕТ
ДА
∗3: Сравните значения сопротивления термистора и контактного термометра.
∗1: Проверьте значение низкого давления, используя датчик давления.
∗2: Сравните значения фактического измерения датчиком давления и манометром.
(Для получения значения фактического измерения датчиком давления измерьте
напряжение соединителя [между (2)-(3)] и преобразуйте это значение в давление,
см. стр.419.)
В режиме нагрева
В режиме охлаждения
Проверка 6
Проверка 3
∗1
∗2
∗1
∗2
1 Установите манометр на сервисном отверстии на стороне низкого
давления
2 Сбросьте работу с помощью пульта дистанционного управления и
перезапустите
Сбросьте работу с помощью пульта дистанционного управления и
перезапустите.
: См. информацию на стр. 351.
: См. информацию на стр. 348.
