" # SiRUBE37-704
348
"
#
Предостережение
Проверьте, чтобы выключатель электропитания был выключен перед соединением или
рассоединением соединителя, в противном случае детали могут быть повреждены.
ДА
НЕТ
НЕТ
ДА
НЕТ
ДА
ДА
ДА
ДА
ДА
НЕТ
НЕТ
НЕТ
НЕТ
ДА
НЕТ
НЕТ
НЕТ
ДА
ДА
НЕТ
ДА
(

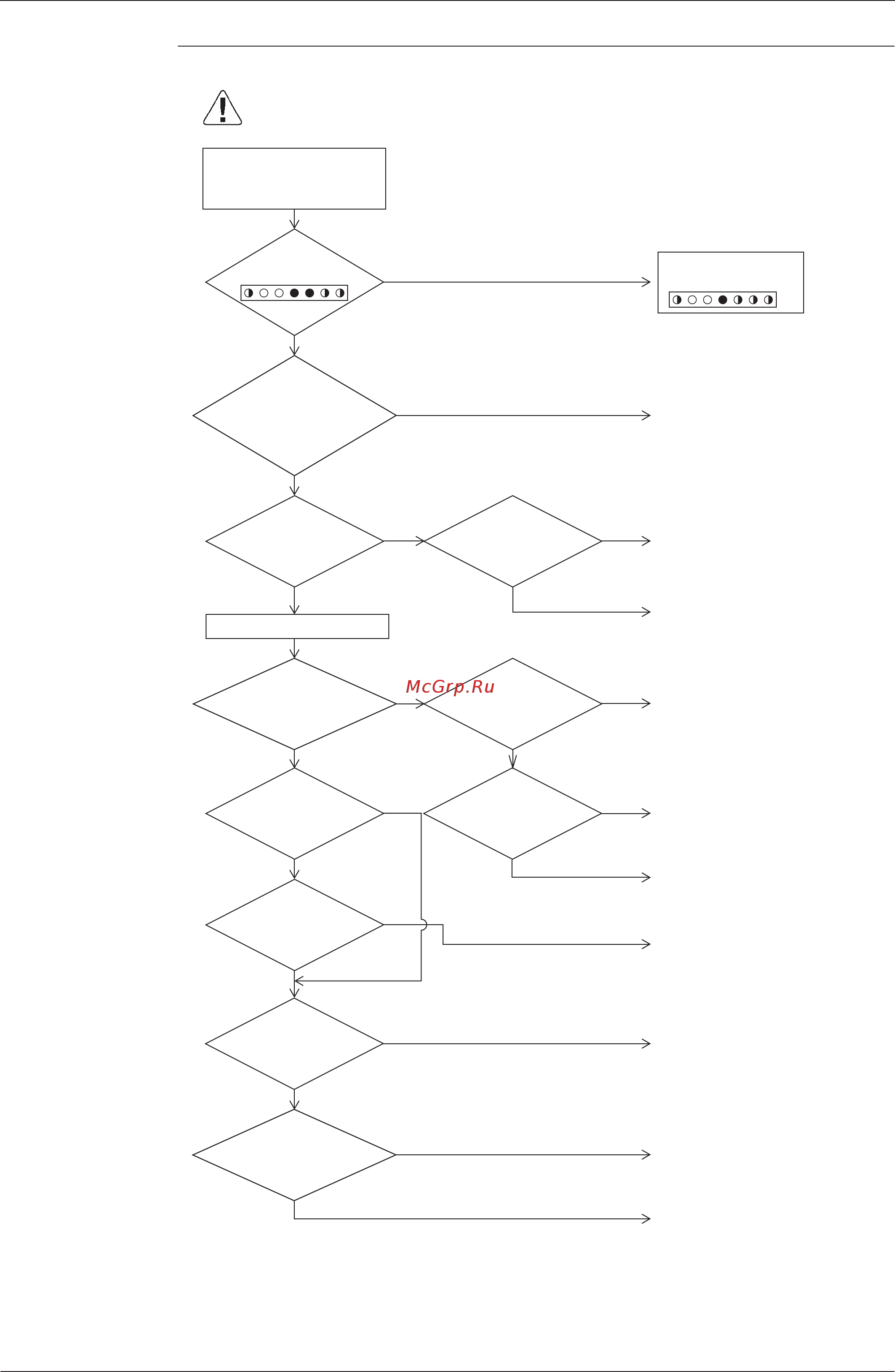

Перейдите к следующей
странице. Лампа СИД
)
Проврьте состояние
неисправности в режиме
контроля.
(см. стр. 226 - 227 касательно
способа проверки).
Презагрузите блок питания.
Проверка 4,
светодиодная лампа
указывает следующее:
Проверьте,
заменена ли печатная
плата внутреннего или
наружного блока. Или проверьте, в
норме ли провода комбинаций
внутренний/наружный,
наружный/наруж
ный.
Проверьте,
на всех ли пультах
дист. управления
внутренних блоков одного
контура хладагента
выводится "U4".
Проверьте,
в норме ли
провода комбинаций
внутренний/наружный,
наружный/
наружный.
Проверьте,
составляет ли
напряжение между клеммами
RS на печатной плате
наружного блока
200В.
Предохранитель на
печатной плате наружного
блока перегорел.
Проверьте,
мигает ли СИД
монитора нормального
состояния печатной платы
наружного блока.
Проверьте,
мигает ли СИД в
режиме подготовки (H2P) на
печатной плате наружного блока.
Лампа не
тухнет в течение 12
или более минут.
Проверьте,
в норме ли провода
комбинаций
внутренний/наружный,
наружный/
наружный.
Проверьте,
в норме ли работа в
1 контуре после удаления
соединительных проводов
комбинации наружный/
наружный.
Нажмите на кнопку повторного соединения
на главной печатной плате главного
наружного блока. Удерживайте ее не
менее 5 секунд. (Операция не запускается
максимум 12 минут).
Замените монтажную плату внутреннего
Отрегулируйте соединительные провода.
Отрегулируйте напряжение (200В).
Замените предохранитель.
Замените PCB наружного блока.
Нажмите на кнопку повторного соединения
на главной печатной плате наружного
блока. Удерживайте ее не менее 5 секунд.
Отрегулируйте соединительные провода.
Замените главную печатную плату
наружного блока.
Закрепите адаптер DIII Net.
