%$ & SiRUBE37-704
416

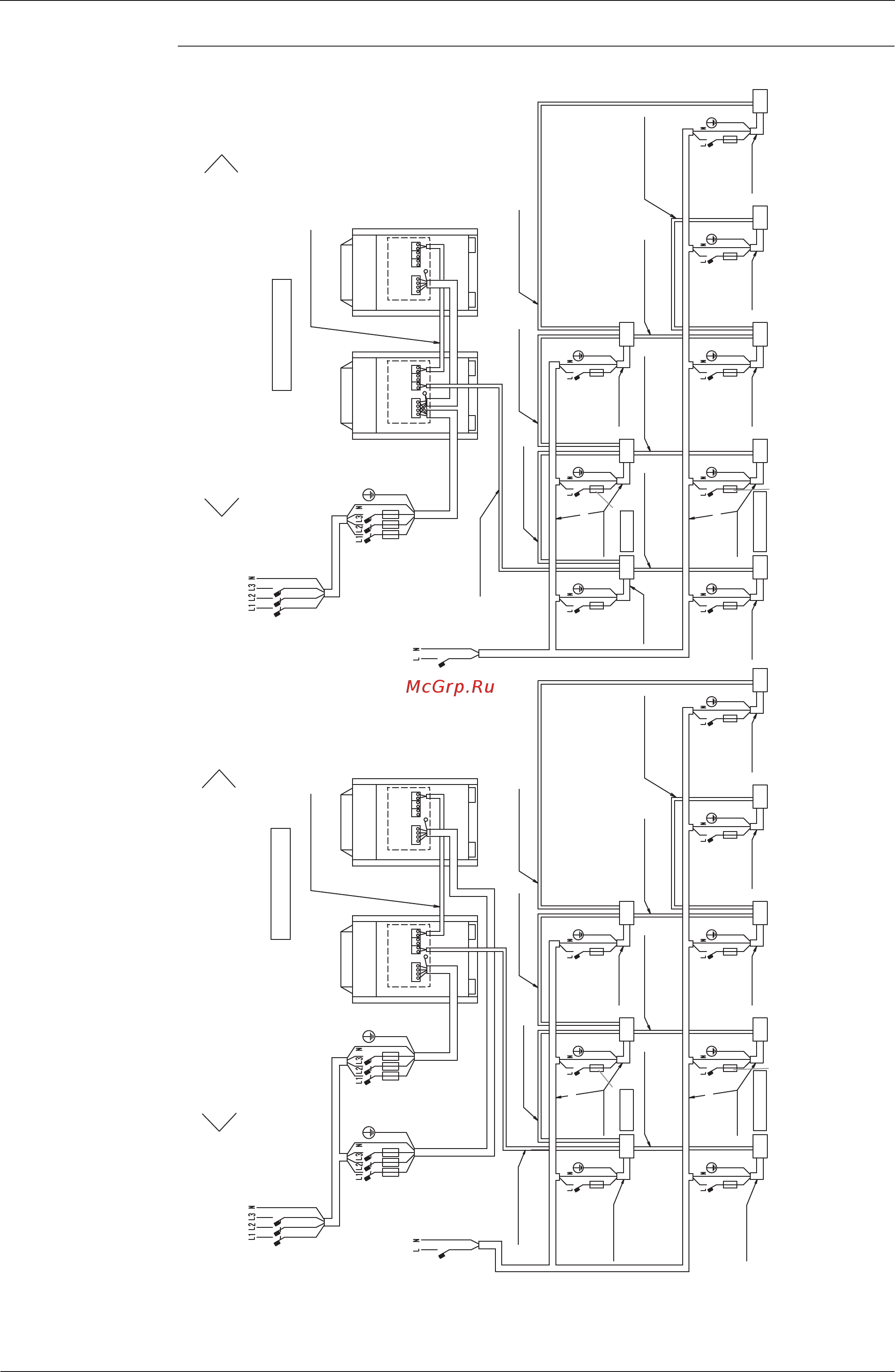

REYQ18P / 20P / 22P / 24P / 26P / 28P / 30P / 32P8Y1B
3D057762
1) Все кабели, элементы и материалы местной поставки,
монтируемые на объекте, должны соответствовать
действующим нормам и правилам.
2) Использовать только медный провод.
3) Особенности исполнения проводки см. в электрических
схемах.
4) В целях безопасности установите автоматический
выключатель.
5) Все электромонтажные работы должны выполняться
квалифицированным персоналом, имеющим допуск
к данному виду работ.
ПРИМЕЧАНИЯ
НАРУЖНЫЕ БЛОКИ
2-проводной кабель (линия передачи)
2-проводной кабель (линия
передачи)
2-проводной кабель
(силовая линия)
ВНУТРЕННИЕ БЛОКИ
БЛОКИ BS
2-проводной кабель
(силовая линия)
Выключатель
Плавкий предохранитель
Выключатель
Плавкий предохранитель
Выключатель
Плавкий предохранитель
Электропитание
Главный выключатель
6) Оборудование необходимо заземлить в соответствии с действующими нормами и правилами.
7) Показанная проводка предназначена только для указания общих точек соединений, и не включает
все детали соединений для конкретной установки.
8) Обязательно установите выключатель и плавкий предохранитель на линии питания каждого блока.
9) Так как данная система состоит из оборудования, в котором используются несколько источников
электропитания, то необходимо установить основной размыкатель, который может отключить все
источники питания одновременно.
10) Мощность БЛОКА 1 должна быть больше мощности БЛОКА 2 при последовательном соединении
источника электропитания между блоками.
11) Если существует возможность опрокидывания фазы, потери фазы, мгновенного отключения
электроснабжения либо включения-выключения питания во время работы системы, установите на
месте схему защиты опрокидывания фазы.
Работа системы при опрокидывании фазы может привести к выходу из строя компрессора и других
частей.
[БЛОК 1]
[БЛОК 2]
Выключатель
Электропитание
Главный выключатель
Плавкий предохранитель
2-проводной кабель (линия
передачи)
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
Выключатель
Плавкий предохранитель
Плавкий
предохранитель
2-проводной кабель
(силовая линия)
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
БЛОК ОХЛАЖДЕНИЯ
При отдельной подаче электропитания на
каждый наружный блок
При последовательном подключении
электропитания между блоками
НАРУЖНЫЕ БЛОКИ
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
2-проводной кабель
(силовая линия)
ВНУТРЕННИЕ БЛОКИ
БЛОКИ BS
2-проводной кабель
(силовая линия)
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий предохранитель
Электропитание
Главный
выключатель
[БЛОК 1]
[БЛОК 2]
Электропитание
Главный выключатель
2-проводной кабель (линия
передачи)
2-проводной кабель (линия
передачи)
2-проводной кабель (линия
передачи)
2-проводной кабель (линия
передачи)
2-проводной кабель (линия
передачи)
2-проводной кабель (линия
передачи)
2-проводной кабель (линия передачи)
Выключатель
Плавкий
предохранитель
Плавкий
предохранитель
2-проводной кабель
(силовая линия)
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
БЛОК ОХЛАЖДЕНИЯ
Выключатель
Выключатель
Выключатель
Выключатель
