10
UA
3 Будова та функції

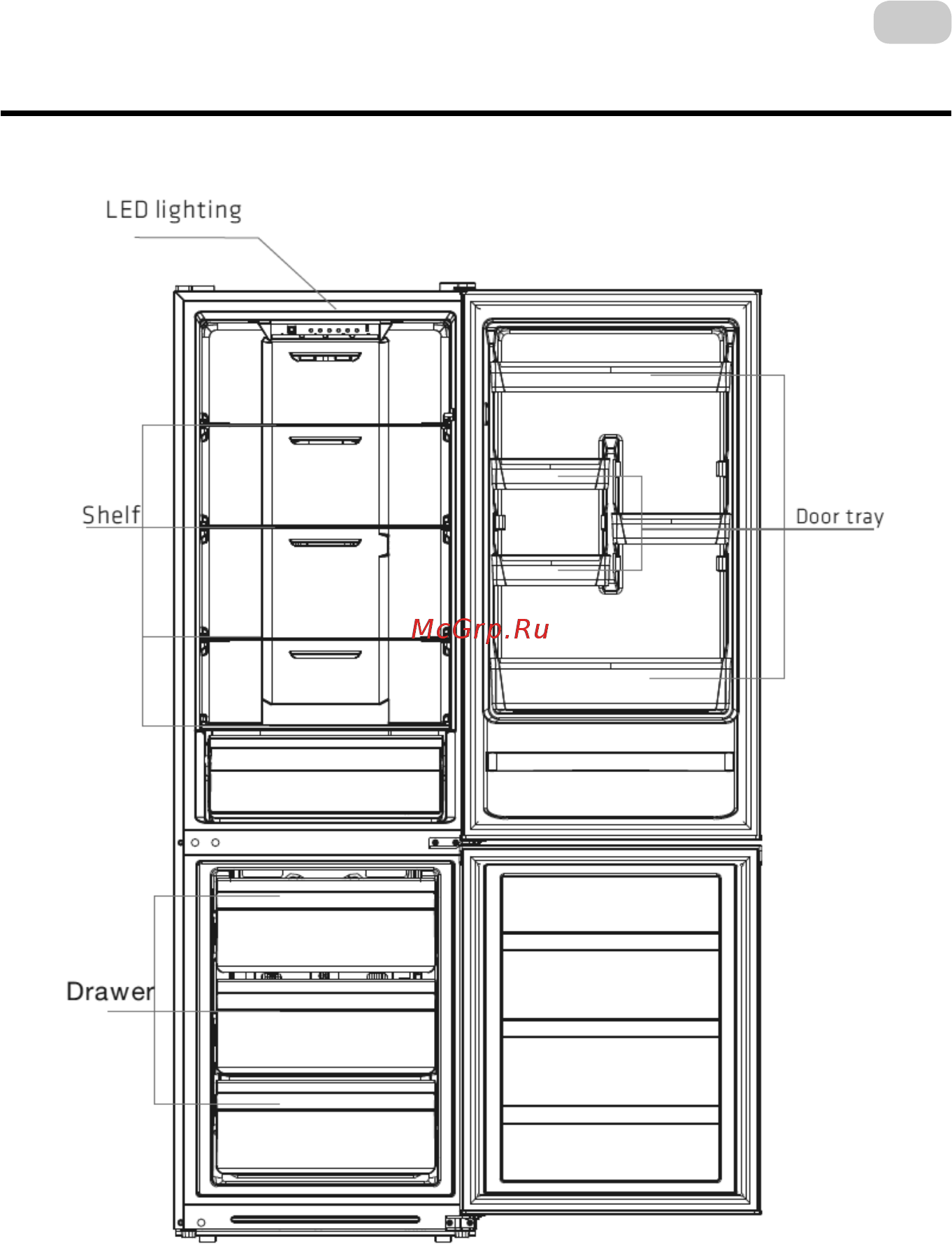

3.1 Основні компоненти
Led lighting - Світлодіодне підсвічування
Shelf - Полиця
Door tray - Лоток
Drawer – Висувний ящик
(Зображення наведені лише для ознайомлення. Фактична конфігурація залежатиме від реального
пристрою або буде визначена виробником)
3 БУДОВА ТА ФУНКЦІЇ
3.1 Основні компоненти
Led lighting - Світлодіодне підсвічування
Shelf - Полиця
Door tray - Лоток
Drawer – Висувний ящик
(Зображення наведені лише для ознайомлення. Фактична конфігурація залежатиме
від реального пристрою або буде визначена виробником)
