Ardesto DNF-M295X188 [31/53] Коды неисправностей ниже приведены предупреждения которые отображаются на дисплее и ука зывают на соответствующие неисправности холодильника даже если холо дильник продолжает выполнять функции охлаждения и заморозки несмотря на эти неисправности необходимо обратиться в авторизованный сервисный центр для технического обслуживания

Морозильної камери зніміть опору на нижній кришці дверцят холодиль ника потім установіть їх з іншого боку дверцят по черзі дістаньте нижній обмежувач з упаковки з аксесуарами змініть положення втулки й заглуш ки отвору на верхній кришці дверцят холодильника та встановіть втулку верхньої петлі на дверцятах морозильної камери в отвір з іншого боку втулки осі 7

Поставте дверцята морозильної камери на нижню петлю установіть 7

Середню петлю закрутіть гвинти та установіть заглушки отворів для гвинтів 7

Hole cap заглушка hinge cover кришка петлі upper hinge верхня петля 8

Заміна світлодіодних ламп для заміни або ремонту світлодіодних ламп зверніться до виробника або працівника авторизованого сервісного центру 8

Перш ніж помістити в холодильник будь які свіжі або заморожені продукти 8

Петлю кришку петлі та заглушку отвору 8

Поставте дверцята холодильника на середню петлю установіть верхню 8

Початок експлуатації під час першого запуску почекайте пів години перед підключенням 8

Пристрій повинен пропрацювати протягом 2 3 годин або протягом 4 годин влітку коли температура навколишнього середовища досить висока 8

Холодильника до електромережі 8

Led lighting світлодіодне підсвічування shelf полиця door tray лоток drawer висувний ящик 10

Будова та функції 10

Основні компоненти 10

Дисплей під час увімкнення холодильника екран дисплея разом з індикатором кноп ки світитиметься протягом 3 секунд після чого холодильник працюватиме за температури 3 c у разі виникнення несправності відповідний світлодіодний індикатор відо бразить код несправності на дисплеї повторного використання за нормаль 12

Екран дисплея 12

Кнопка a кнопка регулювання температури 12

Налаштування температури 1 12

Налаштування температури 2 12

Налаштування температури 3 12

Налаштування температури 4 12

Налаштування температури 5 12

Налаштування температури 6 12

Налаштування температури налаштування температури змінюватиметься щоразу коли ви натискатимете кнопку set temperature установити температуру після натискання кнопки холодильник працюватиме за вибраної температури через 15 секунд 12

Ної роботи світлодіодний індикатор відображатиме налаштування температури 12

Регулятор ручного повітряного демпфера посуньте повзунок повітряного демпфера вгору щоб підвищити температуру всередині морозильної камери посуньте повзунок повітряного демпфера вниз щоб знизити температуру всередині морозильної камери 12

Функції 12

Датчик розморожування морозильної камери 13

Датчик температури навколишнього середовища 13

Код несправності опис несправності 13

Коди несправностей нижче наведено попередження що відображаються на дисплеї та вказують на відповідні несправності холодильника навіть якщо холодильник продов жує виконувати функції охолодження та заморожування незважаючи на ці несправності необхідно звернутися до авторизованого сервісного центру для технічного обслуговування 13

Ланцюг датчика температури холодильника 13

Світяться світлодіодні індикатори 1 і 2 13

Світяться світлодіодні індикатори 1 і 3 13

Світяться світлодіодні індикатори 1 і 4 13

Hole cap заглушка 23

Sleeve pipe втулка 23

Upper hinge cover кришка верхньої петлі 23

Upper hinge cover крышка верхней петли 23

Upper hinge верхня петля 23

Upper hinge верхняя петля 23

Вимкніть холодильник і заберіть усі продукти з дверних полиць і лотків 23

Выключите холодильник и уберите все продукты с дверных полок и лотков 23

Затем снимите дверцу холодильника 23

Зміна напрямку відкривання дверцят 23

Зніміть кришку з верхньої петлі петлю та заглушку з іншого боку а потім зніміть дверцята холодильника 23

Зніміть середню петлю відкрутіть гвинти зніміть заглушки отворів для гвинтів а потім дверцята морозильної камери 23

Изменение направления открывания дверцы 23

Малярна стрічка 23

Необхідні інструменти 23

Снимите крышку с верхней петли петлю и заглушку с другой стороны а 23

Торцевий ключ із храповим механізмом і головкою 5 16 23

Хрестова викрутка 23

Шпатель викрутка з тонким лезом 23

Screw винт middle hinge средняя петля hole cap заглушка 24

Shaft штифт hole cap заглушка screw винт screw cap шляпка винта 24

Винтов а затем дверцу морозильной камеры 24

Снимите нижнюю петлю и заглушки отверстий открутите винты 24

Снимите среднюю петлю открутите винты снимите заглушки отверстий для 24

Установите штифт нижней петли и отрегулируйте ножку с другой стороны нижней петли а затем установите петлю с другой стороны 24

Hole cap заглушка screw винт middle hinge средняя петля 25

Sleeve pipe втулка stopper ограничитель support опора screw винт 25

Изображения приведены только для ознакомления фактическая конфигурация будет зависеть от реального устройства или будет определена производителем 25

Морозильной камеры снимите опору на нижней крышке дверцы холодиль ника затем установите их с другой стороны дверцы по очереди достаньте нижний ограничитель из упаковки с аксессуарами измените положение втулки и заглушки отверстия на верхней крышке дверцы холодильника и установите втулку верхней петли на дверце морозильной камеры в отвер стие с другой стороны втулки оси 25

Открутите винт снимите втулку и ограничитель с дверцы холодильника и 25

Поставьте дверцу морозильной камеры на нижнюю петлю установите 25

Среднюю петлю закрутите винты и установите заглушки отверстий для винтов 25

Hole cap заглушка hinge cover крышка петли upper hinge верхняя петля 26

Замена светодиодных ламп для замены или ремонта светодиодных ламп обратитесь к производителю или сотруднику авторизованного сервисного центра 26

К электросети 26

Начало эксплуатации 26

Петлю крышку петли и заглушку отверстия 26

Поставьте дверцу холодильника на среднюю петлю установите верхнюю 26

Прежде чем поместить в холодильник любые свежие или замороженные 26

При первом запуске подождите полчаса перед подключением холодильника 26

Продукты устройство должно проработать в течение 2 3 часов или в течение 4 часов летом когда температура окружающей среды достаточно высокая 26

Led lighting светодиодная подсветка shelf полка door tray лоток drawer выдвижной ящик 28

Конструкция и функции 28

Основные компоненты 28

Дисплей при включении холодильника экран дисплея вместе с индикатором кнопки будет светиться в течение 3 секунд после чего холодильник будет работать при температуре 3 c в случае возникновения неисправности соответствующий светодиодный индикатор отобразит код неисправности на дисплее повторного использо вания при нормальной работе светодиодный индикатор будет отображать настройки температуры 30

Екран дисплея 30

Изображения приведены только для ознакомления фактическая конфигурация будет зависеть от реального устройства или будет определена производителем 30

Кнопка a кнопка регулирования температуры 30

Настройка температуры 1 30

Настройка температуры 2 30

Настройка температуры 3 30

Настройка температуры 4 30

Настройка температуры 5 30

Настройка температуры 6 30

Настройка температуры настройка температуры будет меняться каждый раз при нажатии кнопки set temperature установить температуру после нажатия кнопки холодиль ник будет работать при выбранной температуре через 15 секунд 30

Регулятор ручного воздушного демпфера сдвиньте ползунок воздушного демпфера вверх чтобы повысить температу ру внутри морозильной камеры сдвиньте ползунок воздушного демпфера вниз чтобы снизить температуру внутри морозильной камеры 30

Функции 30

Датчик размораживания морозильной камеры 31

Датчик температуры окружающей среды 31

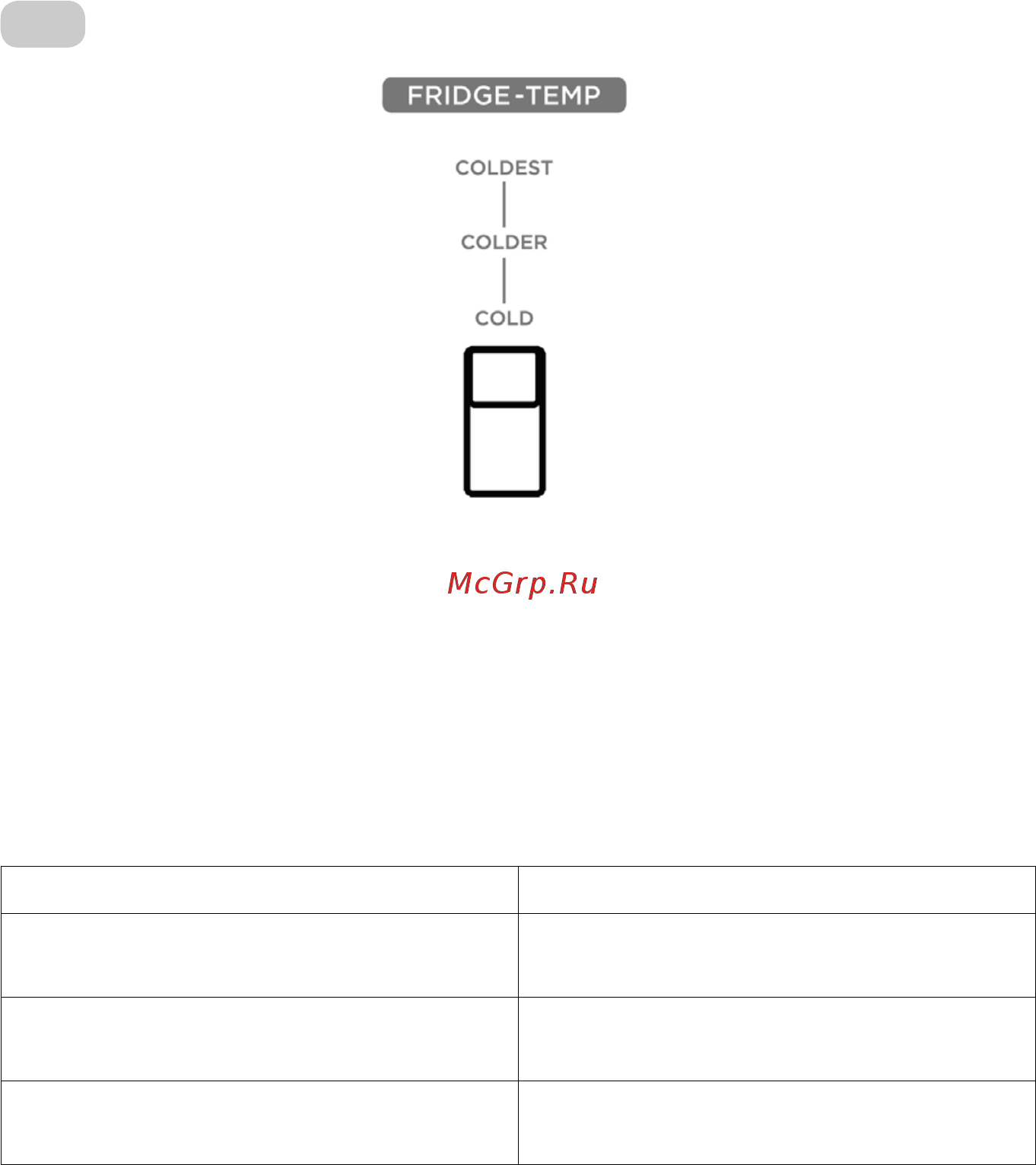

Код неисправности описание неисправности 31

Коды неисправностей ниже приведены предупреждения которые отображаются на дисплее и ука зывают на соответствующие неисправности холодильника даже если холо дильник продолжает выполнять функции охлаждения и заморозки несмотря на эти неисправности необходимо обратиться в авторизованный сервисный центр для технического обслуживания 31

Светятся светодиодные индикаторы 1 и 2 31

Светятся светодиодные индикаторы 1 і 3 31

Ссветятся светодиодные индикаторы 1 і 4 31

Цепь датчика температуры холо дильника 31

Childre 39

Danger 39

Refrigeran 39

Risk of fire flammable materials 39

Warnin 39

Warning 39

Childre 40

Opening the door for long periods can cause a significant increase of the temperature in the compartments of the appliance clean regularly surfaces that can come in contact with food and accessible drainage systems clean water tanks if they have not been used for 48 h flush the water system connected to a water supply if water has not been drawn for 5 days note 1 store raw meat and fish in suitable containers in the refrigerator so that it is not in contact with or drip onto other food two star frozen food compartments are suitable for storing pre frozen food storing or making ice cream and making ice cubes note 2 one two and three star compartments are not suitable for the freezing of fresh food note 3 if the refrigerating appliance is left empty for long periods switch off defrost clean dry and leave the door open to prevent mould developing within the appliance note 1 2 3 please confirm whether it is applicable according to you product compartment type 40

Electricity related warnings 41

Meaning of safety warning symbols 41

This manual contains lots of important safety information which shall be observed by the users 41

Warnings for placement 42

Warnings for using 42

Warnings for disposal 43

Warnings for energy 43

Placement 44

Precautions before installation before installation or adjusting of accessories it shall be ensured that the refrigerator is disconnected from power precautions shall be taken to prevent fall of the handle from causing any personal injury 44

Proper use of refrigerators 44

Adjusting procedures a turn the feet clockwise to raise the refrigerator b turn the feet counterclockwise to lower the refrigerator c adjust the right and left feet based on the procedures above to a horizontal level 45

Levelling feet 45

Schematic diagram of the levelling feet 45

The picture above is only for reference the actual configuration will depend on the physical product or statement by the distributor 45

Door right left change 46

Key components 49

Structure and functions 49

Adjustment of manual air damper knob 50

Display screen 50

Display when power on the refrigerator the display screen including the key light will shine in full for 3s then the refrigerator runs according to temperature setting 3 display of normal running on the occurrence of a failure the corresponding led light will give a combined display of failure code in recycling display 50

Functions 50

Gear setting the temperature setting will be changed once every time when you press the key set then the refrigerator will run under the new setting value after 15s 50

Key a temperature setting button 50

Temperature setting1 50

Temperature setting2 50

Temperature setting3 50

Temperature setting4 50

Temperature setting5 50

Temperature setting6 50

Turn the air damper slider up the actual temperature inside the freezer room will drop turn the air damper slider down the actual temperature inside the freezer room will rise 50

Where there is no failure the led light will display the existing temperature setting 50

Adjustment of manual air damper knob 51

Display 51

Error code 51

Functions 51

Gear setting 51

Trouble shooting 53
