7
UA

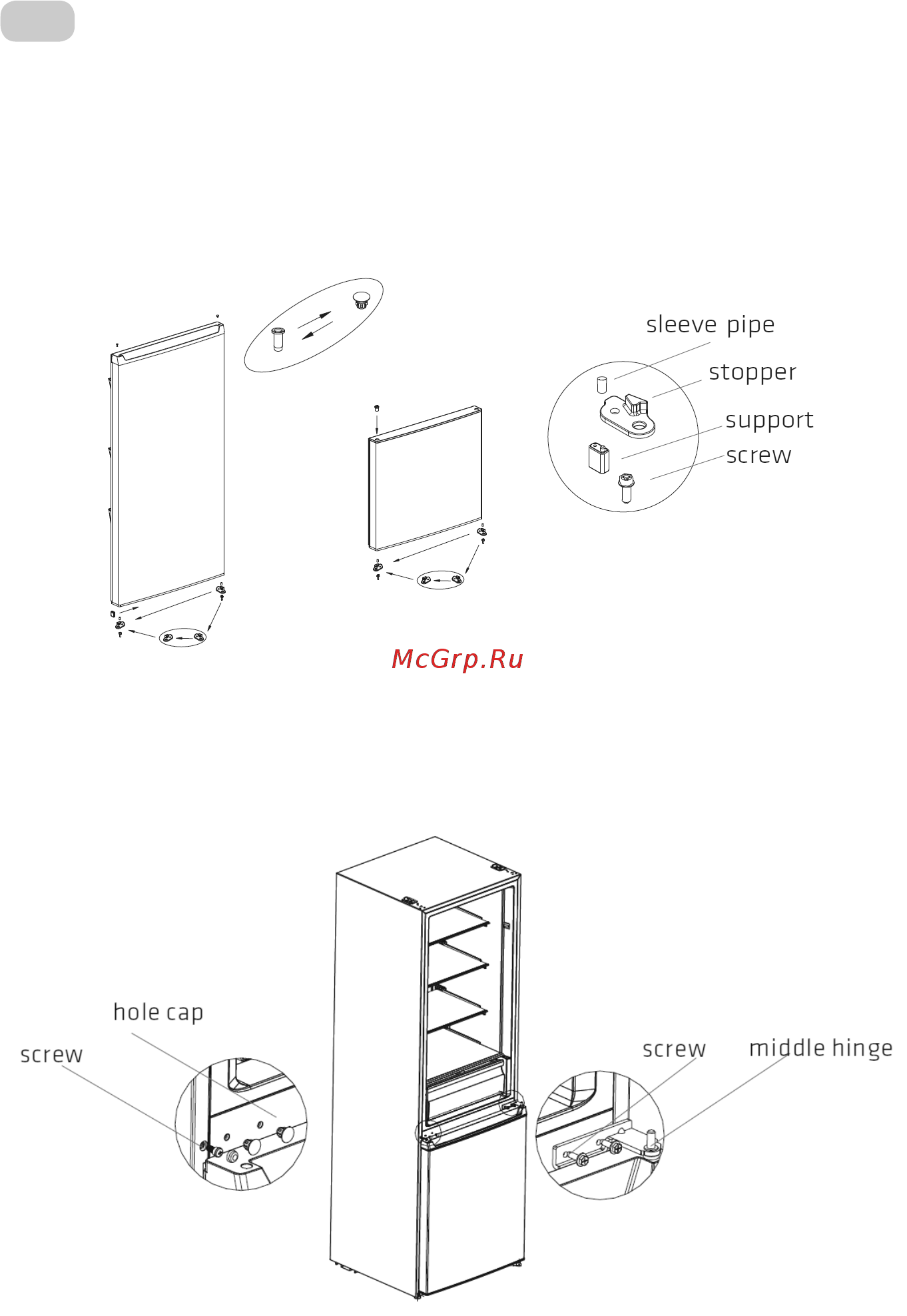

5. Відкрутіть гвинт, зніміть втулку та обмежувач із дверцят холодильника та морозильної камери,
зніміть опору на нижній кришці дверцят холодильника. Потім установіть їх з іншого боку дверцят
по черзі. (Дістаньте нижній обмежувач з упаковки з аксесуарами.) Змініть положення втулки й
заглушки отвору на верхній кришці дверцят холодильника та встановіть втулку верхньої петлі на
дверцятах морозильної камери в отвір з іншого боку втулки осі.
sleeve pipe - втулка
stopper - обмежувач
support - опора
screw – гвинт
6. Поставте дверцята морозильної камери на нижню петлю, установіть середню петлю, закрутіть
гвинти та установіть заглушки отворів для гвинтів.
hole cap – заглушка
screw – гвинт
middle hinge – середня петля
(Зображення наведені лише для ознайомлення. Фактична конфігурація залежатиме від реального
пристрою або буде визначена виробником)
5. Відкрутіть гвинт, зніміть втулку та обмежувач із дверцят холодильника та
морозильної камери, зніміть опору на нижній кришці дверцят холодиль-
ника. Потім установіть їх з іншого боку дверцят по черзі. (Дістаньте нижній
обмежувач з упаковки з аксесуарами.) Змініть положення втулки й заглуш-
ки отвору на верхній кришці дверцят холодильника та встановіть втулку
верхньої петлі на дверцятах морозильної камери в отвір з іншого боку
втулки осі.
sleeve pipe - втулка; stopper - обмежувач; support - опора; screw – гвинт
6. Поставте дверцята морозильної камери на нижню петлю, установіть
середню петлю, закрутіть гвинти та установіть заглушки отворів для гвинтів.
hole cap – заглушка; screw – гвинт; middle hinge – середня петля
(Зображення наведені лише для ознайомлення. Фактична конфігурація залежатиме
від реального пристрою або буде визначена виробником)
