5
UA
2.3 Зміна напрямку відкривання дверцят
2.3 Зміна напрямку відкривання дверцят

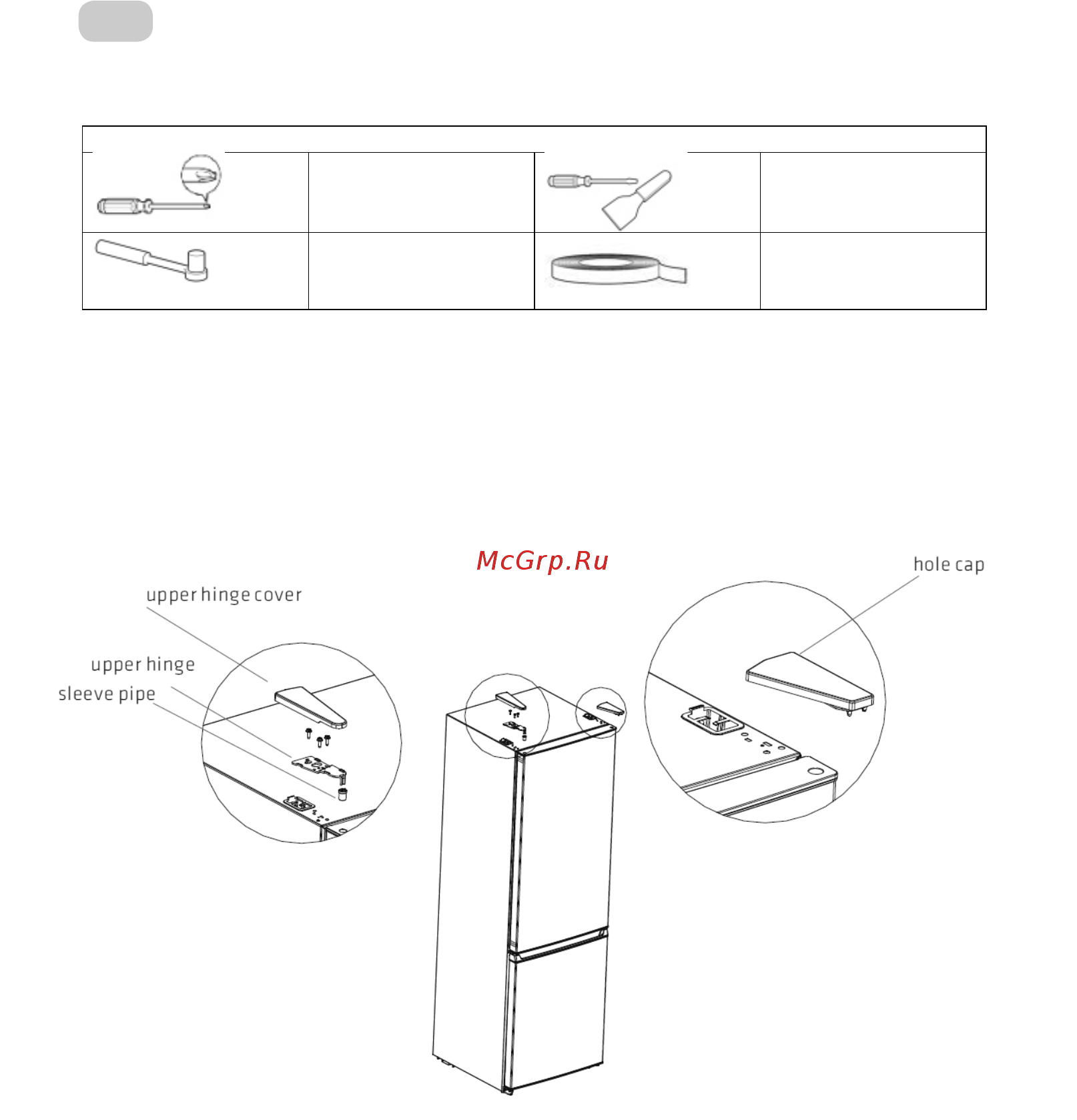

Необхідні інструменти
Хрестова викрутка
Шпатель
Викрутка з тонким
лезом
Торцевий ключ із
храповим механізмом
і головкою 5/16″
Малярна стрічка
1. Вимкніть холодильник і заберіть усі продукти з дверних полиць і лотків.
2. Зніміть кришку з верхньої петлі, петлю та заглушку з іншого боку, а потім зніміть дверцята
холодильника.
upper hinge cover – кришка верхньої петлі
upper hinge – верхня петля
sleeve pipe - втулка
hole cap - заглушка
3. Зніміть середню петлю, відкрутіть гвинти, зніміть заглушки отворів для гвинтів, а потім -
дверцята морозильної камери.
1. Вимкніть холодильник і заберіть усі продукти з дверних полиць і лотків.
2. Зніміть кришку з верхньої петлі, петлю та заглушку з іншого боку, а потім
зніміть дверцята холодильника.
2.3 Зміна напрямку відкривання дверцят
Необхідні інструменти
Хрестова викрутка
Шпатель
Викрутка з тонким
лезом
Торцевий ключ із
храповим механізмом
і головкою 5/16″
Малярна стрічка
1. Вимкніть холодильник і заберіть усі продукти з дверних полиць і лотків.
2. Зніміть кришку з верхньої петлі, петлю та заглушку з іншого боку, а потім зніміть дверцята
холодильника.
upper hinge cover – кришка верхньої петлі
upper hinge – верхня петля
sleeve pipe - втулка
hole cap - заглушка
3. Зніміть середню петлю, відкрутіть гвинти, зніміть заглушки отворів для гвинтів, а потім -
дверцята морозильної камери.
upper hinge cover – кришка верхньої петлі
upper hinge – верхня петля
sleeve pipe - втулка
hole cap - заглушка
