pyłu oraz aby okienka portu podczerwieni skanera i monitora
były czyste i stosunkowo mało zarysowane. Mocno zarysowane
okienka portu podczerwieni muszą być wymienione w punkcie
serwisowym Hilti.
Podczas całego procesu przesyłania danych należy utrzymać
prawidłowe ustawienie skanera i monitora względem siebie.
Taki symbol może pojawić się podczas przesyłania danych
między skanerem a monitorem. Ustawić prawidłowo skaner
i monitor względem siebie aby usunąć błąd. Jeśli to nie
pomaga, wyłączyć i włączyć ponownie obydwa urządzenia.
Jeśli symbol nadal pojawia się, należy wysłać urządzenie do
serwisu naprawczego Hilti.
W przypadku przerwania transferu danych, żadne z danych
nie zostaną utracone. Wykasowanie danych ze skanera
następuje dopiero po poprawnym przesłaniu danych i
naciśnięciu przycisku Potwierdź na skanerze.

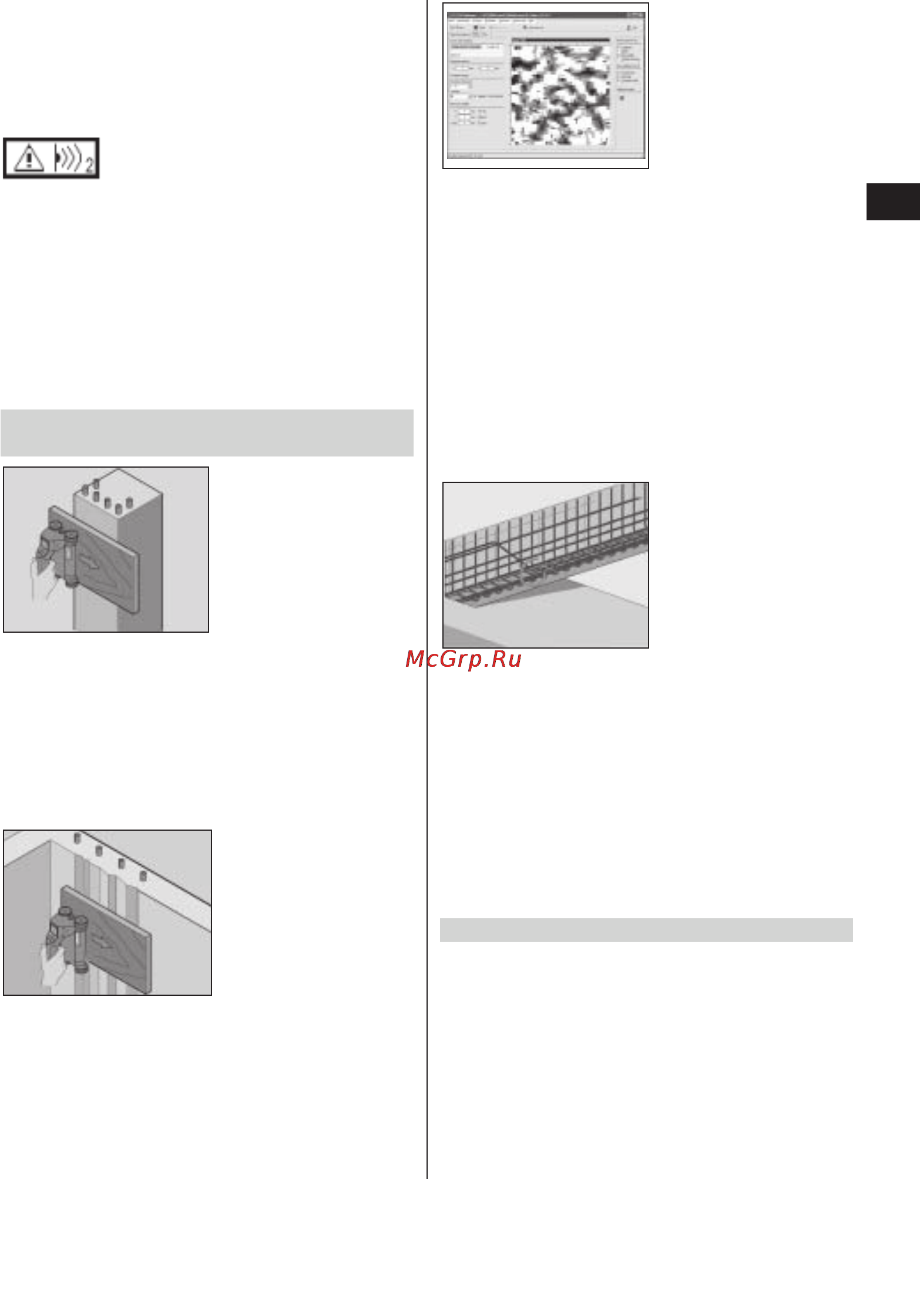

7.5 Wskazówki dodatkowe dot. skanowania
i analizowania
Obiekt jest zbyt wąski lub zbrojenie jest zbyt blisko
naroża, aby być poprawnie zeskanowane.
Podłożyć cienką deskę, która będzie wystawała poza kra-
wędź (krawędzie) badanej konstrukcji i skanować przez tą
deskę poza krawędzie konstrukcji. Pamiętać, aby odjąć gru-
bość deski od uzyskanych w ten sposób wyników pomiarów
głębokości. Grubość deski może być wprowadzona do
programu komputerowego. Będzie ona wtedy automatycznie
odliczana od wszystkich zmierzonych głębokości.
Podłoże jest bardzo nierówne
Chropowate, nierówne powierzchnie (np. powierzchnie betonu,
na których widoczne jest kruszywo) wywołują dodatkowe
zakłócenia sygnałów i dlatego określenie głębokości położenia
lub średnicy prętów zbrojeniowych może być niemożliwe. W
takim przypadku można również wykorzystać skanowanie
przez cienką deskę. Pamiętać o przedstawionej powyżej
uwadze dotyczącej odliczenia grubości deski przy późniejszej
analizie głębokości.
"Zakłócenia" w obrazie
Zakłócenia w obrazie mogą mieć następujące przyczyny:
– odpady prętów zbrojeniowych,
druty wiązałkowe na punktach krzyżowania się prętów
zbrojeniowych,
– dodatki w betonie o własnościach ferromagnetycznych,
końcówki prętów zbrojeniowych leżące równolegle do
skanowanej powierzchni,
końcówki prętów zbrojeniowych leżące prostopadle do
skanowanej powierzchni (sterczące pręty).
-WSKAZÓWKA-
Obliczone głębokości położenia i średnice w obszarach, w
których występują zakłócenia, należy traktować z ostrożnością,
gdyż mogą one być niedokładne.
Skanowanie słupów i belek pod kątem wykonania otworu
przelotowego
W przypadkach, gdy zbrojenie nie może być uszkodzone
należy wykonać skanowanie obrazu z co najmniej 3 stron
elementu badanego tak, aby również zostały wykryte dodatkowe
zbrojenia w betonie umieszczone pod kątem.
Proste sprawdzenie pomiaru średnicy
Prosty sposób zgrubnej kontroli poprawności określenia
średnicy prętów zbrojeniowych w pierwszej warstwie polega
na odjęciu głębokości położenia drugiej, prostopadłej do
pierwszej, warstwy od pierwszej. Zakłada się przy tym, że te
dwie warstwy stykają się ze sobą lub leżą bardzo blisko siebie.
7.6 Oprogramowanie komputerowe na PC
Oprogramowanie do komputera PC oferuje szersze możli-
wości analizy danych, proste tworzenie raportów, archiwi-
zację danych, eksport obrazów i danych do innych progra-
mów oraz przetwarzanie wsadowe dużych ilości danych.
Szczegóły dotyczące instalacji znajdują się na PSA 90 PC-
SW CD-ROM. Instrukcje użytkownika zawarte są w systemie
Pomocy oprogramowania.
