в таких случаях может привести к потере данных. Вынимайте
комплект аккумуляторов только при выключенном мониторе.
6.2 Карта памяти PSA 91/PSA 94
Вставьте карту памяти в разъем, имеющийся на задней
части монитора.
Убедитесь, что карта повернута п Для извлечения карты
памяти нажмите на нее один раз. Край карты поднимется,
и в этом положении ее легко вынуть.
-ПРЕДУПРЕЖДЕНИЕ-
Несмотря на то, что карта памяти имеет тип SD или мульти-
медиа, стандарты различаются в зависимости от произво-
дителей. Чтобы быть уверенным в сохранности и неприко-
сновенности информации, используйте карты памяти Hilti.
При использовании карт памяти других производителей
данные могут быть безвозвратно потеряны.
-ПРЕДУПРЕЖДЕНИЕ-
Не вынимайте карту памяти во время работы или при вклю-
ченном мониторе. Вынимание карты памяти в таких случаях
может привести к потере данных. Вынимайте карту памяти
только при выключенном мониторе.
-ПРИМЕЧАНИЕ-
При извлечении карты памяти монитор автоматически
включит встроенную память объемом 3 МБ. Данные авто-
матически сохраняются в этой встроенной памяти в проекте
с именем Prj00001, пока карта памяти не будет вставлена
в монитор. При установке карты памяти и включении мони-
тора все данные из встроенной памяти будут автоматически
перенесены в карту памяти.
6.2.1 Использование карт памяти
Для мониторов с арт.№ 319281 применяйте карты памяти
типа MMC (с макс. объемом памяти 128 MB). Для мониторов
с арт.№ 31225 применяйте карты памяти типа MMC или
SD (с макс. объемом памяти 1 GB).
-ПРЕДУПРЕЖДЕНИЕ-
Для старых версий мониторов нельзя использовать SD-
карты.
-ПРИМЕЧАНИЕ-
Артикул вы найдете на заводской табличке на нижней стороне
монитора.
112
-ОСТОРОЖНО-
Следите за правильным ис-
пользованием карты.
ru

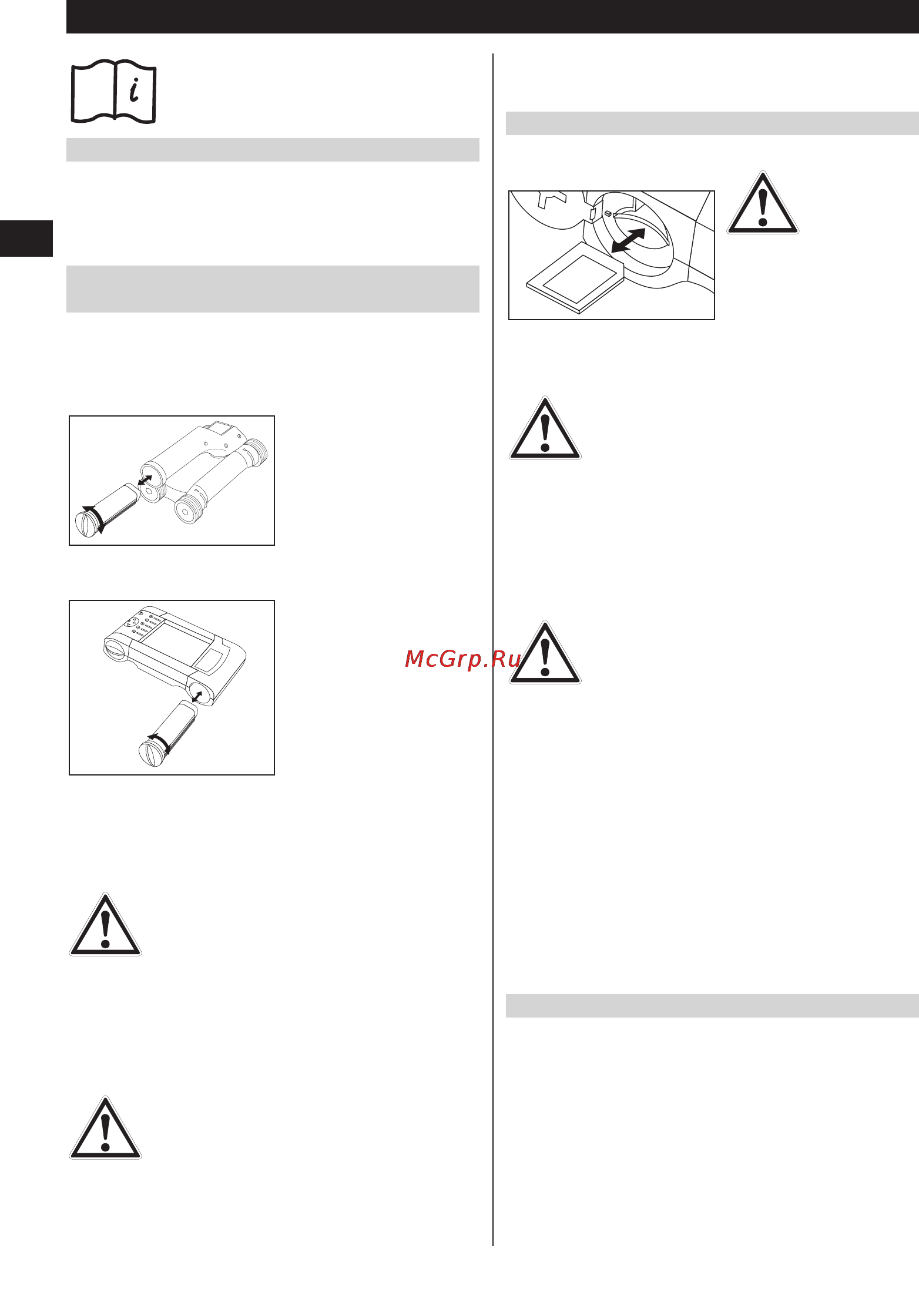

6. Начало работы
6.1 Комплект аккумуляторов PSA 80
Зарядите оба комплекта аккумуляторов при помощи заряд-
ных устройств PUA 80. Полные инструкции содержатся в
документации по PUA 80. Перед первым использованием
аккумуляторы необходимо зарядить в течение 14 часов.
6.1.1 Установка и изъятие комплекта
аккумуляторов
Убедитесь, что комплект аккумуляторов правильно уста-
новлен в сканер или монитор согласно рисунку ниже.
Сканер – когда вы держите аккумулятор крышкой к себе,
большой паз должен быть слева.
Монитор – когда вы держите аккумулятор крышкой к себе,
большой паз должен быть справа.
Вставьте комплект аккумуляторов в паз до упора. Поверните
крышку по часовой стрелке до плотного закрывания. Для
вынимания комплекта аккумуляторов поверните крышку
против часовой стрелки до упора. Выньте комплект акку-
муляторов из сканера или монитора.
-ОСТОРОЖНО-
Комплект аккумуляторов должен легко вставляться в сканер
или монитор. Не вставляйте комплект аккумуляторов в ска-
нер или монитор, поскольку это может привести к повреж-
дению комплекта аккумуляторов, а также корпуса сканера
или монитора.
-ПРЕДУПРЕЖДЕНИЕ-
Не вынимайте комплект аккумуляторов во время работы или
при включенном мониторе. Смена комплекта аккумуляторов
PS 200 Fer
r
os
can
