115
ru
диаграммы на символе дискеты заполнен. В противном
случае он пустой.
-ПРЕДУПРЕЖДЕНИЕ-
Это может привести к безвозвратной потере данных. Дан-
ные, которые не были перенесены в монитор, будут без-
возвратно удалены.
Для удаления нажмите
клавишу со стрелкой
вниз, а затем
клавишу подтверждения
, а для возврата в меню настроек
–
клавишу отмены
.

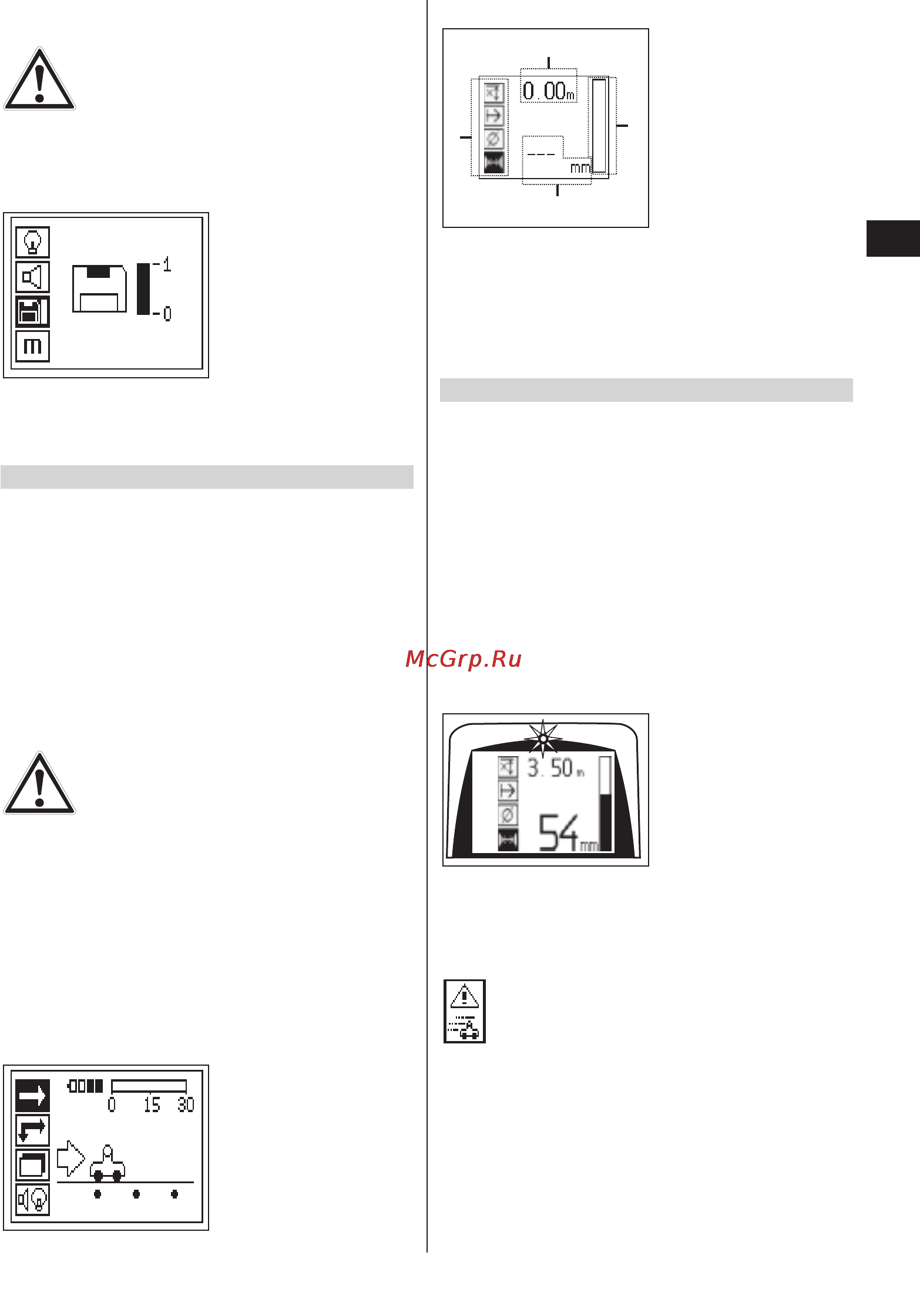

7.2.5 Режим Quickscan
Режим Quickscan можно использовать для быстрого обнару-
жения положений и глубины залегания арматурных стержней
с последующей маркировкой их на поверхности. Эта проц-
едура называется обнаружением в режиме Quickscan.
Следующей функцией режима Quickscan является опреде-
ление глубины залегания, при этом нужно задавать диаметр
арматурных стержней и расстояние между ними.
В альтернативном варианте данные можно записать и оценить
в мониторе или программном обеспечении компьютера.
Таким образом можно легко определить среднее покрытие
арматуры на больших площадях поверхности. Эта процедура
называется записью в режиме Quickscan.
-ОСТОРОЖНО-
Сканер обнаруживает только арматурные стержни, расположен-
ные перпендикулярно направлению перемещения сканера.
Арматурные стержни, расположенные параллельно направле-
нию перемещения сканера, не обнаруживаются. В связи с
этим обеспечьте сканирование конструкции в горизонтальном
и в вертикальном положении.
Для арматурных стержней, расположенных под углом к на-
правлению перемещения сканера, глубина может быть
определена неверно.
Включите сканер. Иконка Quickscan выбирается по умолчанию.
Выберите Quickscan из главного меню.
Выводится экран Quickscan.
1 – Глубина залегания арматурного стержня
2 – Пройденное расстояние
3 – Сила сигнала
4 – Настройки: Минимальная глубина залегания, напра-
вление сканирования, диаметр арматурных стержней,
расстояние между арматурными стержнями
7.2.5.1 Обнаружение в режиме Quickscan
Проведите сканером по поверхности. Будут обнаружены
арматурные стержни, расположенные перпендикулярно
направлению перемещения сканера. Сканер начнет дви-
жение назад.
При приближении к месту залегания арматурного стержня
сила сигнала возрастает, и на дисплей выводится значение
глубины его залегания. При нахождении над центром арма-
турного стержня:
– Загорается красный светоиндикатор
– Индикатор силы сигнала показывает максимальную
величину
– показывается примерная глубина залегания (мин. значение
глубины залегания = середине арматурного стержня).
Вдоль центральной линии сканера проводится линия, кото-
рую можно отметить на поверхности при помощи маркера
PUA 70. Точность измерения глубины залегания можно
увеличить, если перейти в режим с точным измерением.
См. раздел 7.2.5.2.
Этот символ может появиться, когда сканер перемещается
по поверхности. Он означает, что сканер перемещается слиш-
ком быстро, чтобы иметь возможность обработать все
поступающие сигналы. Максимальная скорость составляет
0,5 м/с. Если этот символ появляется в режиме обнаружения
Quickscan, нажмите
клавишу подтверждения
и продолжите
измерение.
1
2
3
4
