120
ru
в виду, что для областей, которые не были отсканированы
в обоих направлениях – вертикальном и горизонтальном,
изображение создано не будет.
Можно повторить предыдущий ряд или столбец, нажимая
клавишу отмены
. Это может потребоваться, если пользователь
не уверен в точности сканирования по данной области. При
повторном нажатии
клавиши отмены
сканирование будет
прервано. Последует возврат к главному меню.
Этот символ может появиться, когда сканер перемещается
по поверхности. Он означает, что сканер перемещается
слишком быстро, чтобы иметь возможность обработать все
поступающие сигналы. Максимальная скорость составляет
0,5 м/с. Если появляется этот символ, нажмите
клавишу
подтверждения
и повторите сканирование предыдущего
ряда. В любом случае, перемещайте сканер по поверхности
более медленно.
По завершении сканирования нажмите
клавишу под-
тверждения
для возврата в главное меню. Изображение
можно передать на монитор для просмотра и оценки. См.
раздел 7.4.
-ОСТОРОЖНО-
При нажатии
клавиши отмены
записанное изображение
Imagescan будет удалено. Последует возврат в главное меню.
7.2.7 Режим Blockscan
Режим Blockscan предназначен для автоматической сшивки
отдельных изображений Imagescan, создавая впечатление,
что сканирование арматуры было произведено по большой
поверхности. Точное положение арматурных стержней, их
глубина залегания и диаметр можно также определить на
мониторе, выбирая отдельные изображения Imagescan.

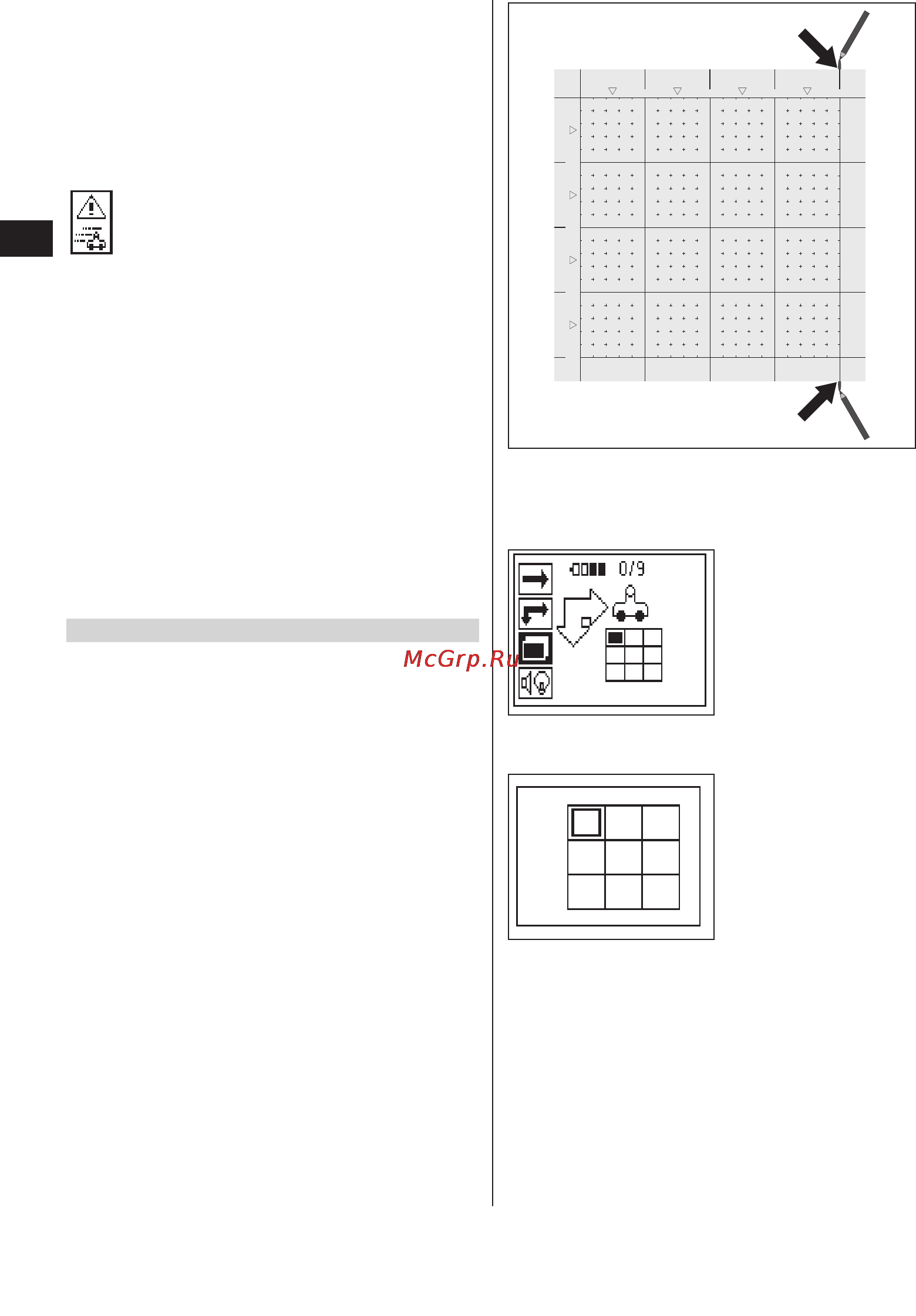

Закрепите разметочную сетку так же, как для режима Image-
scan. Отметьте углы, которые будут сшиваться с углами
соседней сетки, как показано ниже, при помощи маркера
PUA 70.
Включите сканер. Выберите иконку Blockscan. На экран
выводится уровень зарядки аккумулятора, а также коли-
чество изображений Imagescan, находящихся в памяти в
настоящее время, максимум 9.
Для начала работы выберите опцию Blockscan в главном
меню.
На экран выводится отображение области Blockscan. Каж-
дый квадрат соответствует одному изображению Image-
scan. Количество изображений Imagescan 3 × 3. Выберите
положение первого изображения Imagescan, которое будет
отсканировано, при помощи
клавиш со стрелками.
Для
начала сканирования первого изображения Imagescan
нажмите
клавишу подтверждения.
Учтите, что координаты
точек в области Blockscan будут считаться от верхнего левого
угла.
Подробности сканирования изображений Imagescan приво-
дятся в предыдущем разделе. По завершении сканирования
инструмент возвращается в экран меню функции Blockscan.
150
150
300
450
600
300 450 600
5 6 7 8
1
2
3
4
