122
ru

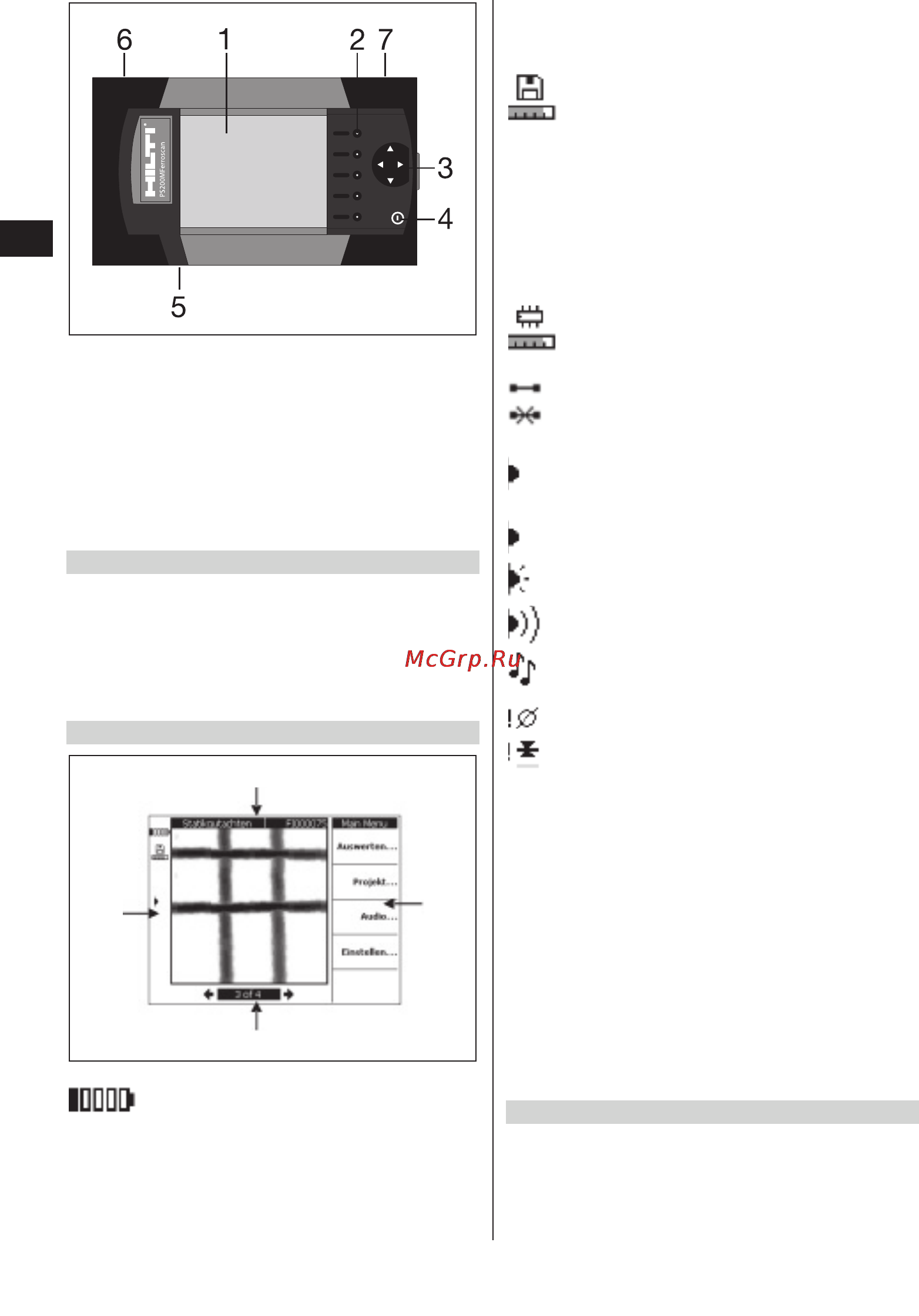

1 – Дисплей
2 – Программные клавиши для выбора опций меню.
3 – Клавиши для перемещения курсора по экрану. Регу-
лировка величин параметров.
4 – Клавиша ВКЛ/ОТКЛ
5 – Подключение наушников (на боковой части)
6 – Комплект аккумуляторов (на боковой части)
7 – Отсек с портом USB и слотом для карты памяти (на
боковой части)
7.3.1 Включение и отключение
Для включения монитора нажмите и удерживайте в течение
одной секунды клавишу
ВКЛ/ВЫКЛ
. В течение 15 секунд на
монитор будет выводиться экран загрузки, после чего
монитор готов к работе. Для отключения монитора нажмите
и удерживайте в течение одной секунды клавишу
ВКЛ/ВЫКЛ
.
Система выключится.
7.3.2 Общая раскладка экрана
Строка состояния
Уровень зарядки аккумулятора. Если заполнены все 5 бло-
ков изображенной батарейки, то аккумулятор заряжен
полностью. Когда уровень достигнет последнего блока, а
также когда до полной разрядки аккумулятора останется
15 и 5 минут, будут поданы сигналы. После этого инстру-
мент будет выдавать звуковой сигнал через каждые две
минуты до полного отключения. Если монитор отключается,
то уровень аккумулятора настолько низок, что до его подза-
рядки монитор включить обратно будет невозможно.
– Карта памяти
Указывает на используемый источник памяти и доступный
объем. Заполненная гистограмма означает, что память
заполнена. При установке карты памяти она используется
в качестве источника, и иконка выглядит следующим обра-
зом. После удаления карты памяти монитор использует
небольшую встроенную память, достаточную для разме-
щения не менее 20 сканированных изображений. Иконка
приобретает следующий вид:
– Внутреннее запоминающее устройство
– Канал передачи данных на компьютер
– Канал передачи данных на компьютер, карта памяти
отсутствует: перенос данных не возможен.
– Иконка инфракрасного порта. Указывает на статус
инфракрасного порта.
– Готовность
– Защита данных
– Передача/прием данных
– Запись голоса доступна
– Диаметр арматурного стержня фиксированный
– Калибровка сканированного изображения (только
в режиме Imagescan)
Информационная строка
Информация о текущих показаниях в главной области экрана.
Зависит от типа просматриваемого сканированного изо-
бражения.
Область меню
Данное меню меняется в зависимости от выполняемой опе-
рации, причем название меню выводится в верхней части.
Каждый пункт меню или команда выполняются при нажатии
соответствующей программной клавиши.
Главная область дисплея
Здесь выводятся сканированные изображения, настройки
и информация о проекте.
7.3.3 Настройка
Здесь выполняются общие настройки монитора. Используйте
программные клавиши для перехода к нужным пунктам
меню и клавиши курсора для перехода между опциями в
одном пункте меню и для выбора значений параметров.
Глaвнaя oблacтв диcплeя
Облacть
мeню
Инфopмa-
циoннaя
cтpoкa
Инфopмaционнaя cтpoкa
Printed: 07.07.2013 | Doc-Nr: PUB / 5070390 / 000 / 00
