130
ru
-ПРИМЕЧАНИЕ-
Для проведения точного анализа необходимо знать и ввести
диаметр арматурных стержней. Если диаметр арматурных
стержней был зафиксирован в сканере, то этот же диаметр
будет автоматически задан для монитора. Если диаметр
не был задан, он задается автоматически (см. 7.2.5.4). Если
реальный диаметр арматурных стержней иной, его необхо-
димо задать при расчете глубины залегания опцией
Fix
Diameter
.

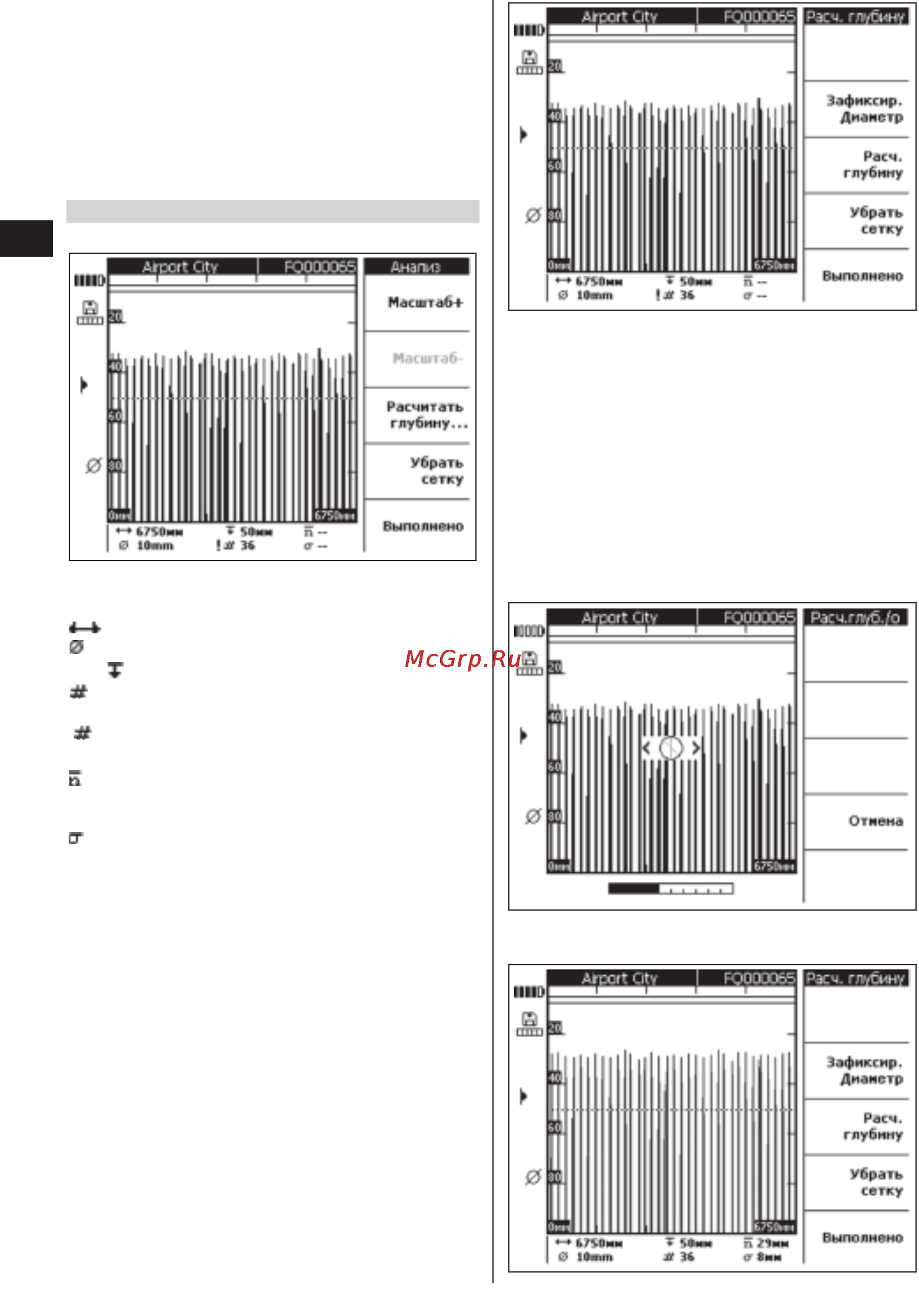

7.3.7.1 Анализ изображения Quickscan
Выберите
Analyse (Анализировать)
.
В информационной строке внизу экрана выводится следующая
информация:
Длина изображения Quickscan
Текущий заданный диаметр арматурных стержней
Текущая предельная глубина
Количество арматурных стержней в пределах
данной предельной глубины
! Оценка количества арматурных стержней (до вы-
полнения анализа)
Средняя глубина залегания арматурных стержней
в пределах изображения Quickscan (выводится
после завершения расчета)
Стандартное отклонение при расчетах, указывающее
величину разброса глубины залегания арматурных
стержней
Клавиша
Zoom +/Zoom (Увеличить/Уменьшить)
позволяет
увеличивать и уменьшать отображения сигналов Quickscan.
В строке в верхней части экрана выводится обозначение
выбранного уровня увеличения и текущее положение в
пределах изображения. Длина текущего просмотра
отображается цифрами в правом нижнем и левом нижнем
углах изображения. При увеличении перемещайтесь по
изображению при помощи клавиш курсора. Имеются несколько
уровней увеличения. При достижении максимального уровня
клавиша
Zoom + (Увеличить)
отображается серой и неактивна.
Клавиша
Calc. Depth (Рассчитать глубину)
служит для входа
в меню калибровки.
Hide Grid (скрыть сетку):
включение и отключение изображения
шкалы на боковой части изображения.
Расчет глубины
Нажмите
Calculate Depth... (Рассчитать глубину)
Убедитесь, что заданный диаметр соответствует дейст-
вительности. Используйте опцию
Fix Diameter (настройка
диаметра)
и введите необходимую величину.
Предельная глубина задается для исследования арматуры
в пределах определенной глубины. Обычно это минима-
льная величина покрытия, необходимая для первого слоя
арматуры. Для регулировки предельной глубины используйте
клавиши перемещения курсора вверх и вниз.
Нажмите
Calc. Depth (Рассчитать глубину)
для расчета
средней глубины покрытия и стандартного отклонения всех
арматурных стержней в пределах изображения Quickscan.
Проводится оценка.
Через несколько секунд результаты выводятся в информа-
ционной строке в нижней части экрана.
Printed: 07.07.2013 | Doc-Nr: PUB / 5070390 / 000 / 00
