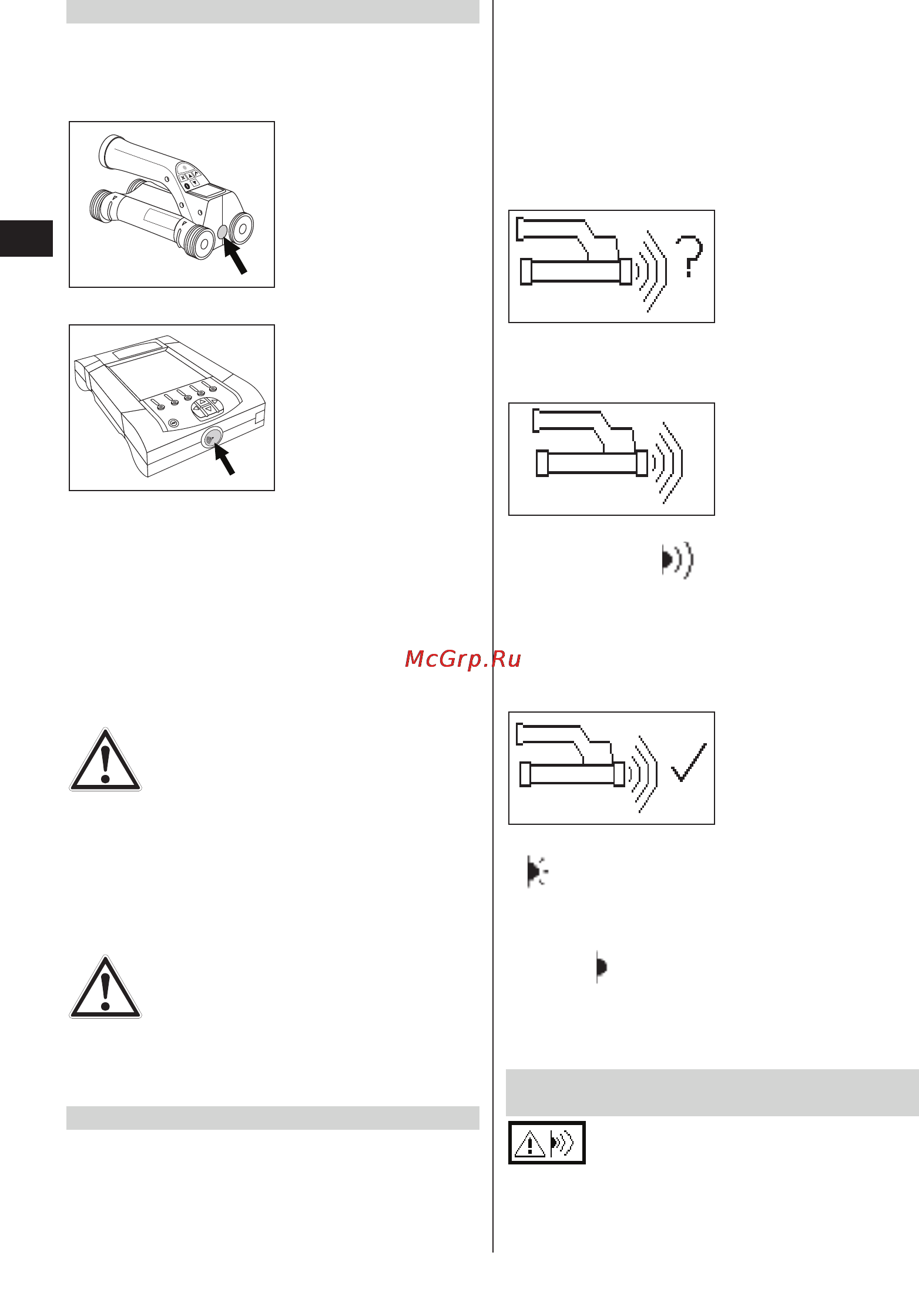

7.4 Передача данных из сканера в монитор
Данные из сканера в монитор передаются при помощи
инфракрасного передатчика и приемника. Инфракрасные
порты расположены на торцах сканера и монитора
(см. ниже).
Инфракрасный порт сканера
Инфракрасный порт монитора
-ПРИМЕЧАНИЕ-
Максимальное расстояние передачи информации через
инфракрасный порт составляет около 30 см. При маленьких
расстояниях (до 10 см) максимально допустимый для
надежной передачи данных угол между сканером и монито-
ром составляет ±50° по отношению к оси инфракрасного
порта монитора. При расстоянии 15 см этот угол уменьшается
до ±30°. На расстоянии 30 см для успешной передачи данных
сканер необходимо направить вдоль общей оси с монитором.
-ОСТОРОЖНО-
Перед началом передачи данных убедитесь, что предох-
ранительная поверхность, прикрывающая инфракрасные
порты, не запылена, не загрязнена и не покрыта жиром и не
имеют сильных царапин. В противном случае расстояние
передачи данных может сократиться, или передача данных
не удастся.
-ПРЕДУПРЕЖДЕНИЕ-
Во время передачи данных ни в коем случае не извлекайте
карту памяти. Данные будут безвозвратно потеряны.
7.4.1 Процедура передачи данных
Данные можно передавать в любое время, если только
монитор и сканер включены, а сканер находится в главном
меню. Данные передаются в текущий выбранный проект
на мониторе.
PS
200
Ferrosca
n
-ПРИМЕЧАНИЕ-
Перед началом передачи данных убедитесь, что на мони-
торе выбран нужный проект.
Поднесите сканер и монитор близко друг к другу, чтобы
окна, прикрывающие их инфракрасные порты, находились
друг напротив друга. Сканер и монитор начинают определять
наличие друг друга автоматически и устанавливают связь.
На сканере выдается звуковой сигнал и выводится следующий
экран:
Выберите
Confirm (Подтвердить)
на сканере для начала
передачи данных. На сканере во время передачи данных
выводится следующий экран:
На мониторе иконка инфракрасного устройства выглядит
следующим образом: , что означает передачу данных.
На сканере постоянно мигает красный светоиндикатор.
Передача данных занимает от 1 до 15 секунд в зависимости
от количества и длины сканированных изображений в
сканере. По завершении передачи данных выводится
следующий экран:
На мониторе иконка инфракрасного устройства меняется
на до тех пор, пока данные не будут сохранены на
карте памяти или во внутреннем ЗУ.
После этого иконка инфракрасного устройства меняется
на "Готово": Все сканированные данные были успешно
переданы. Нажмите
Confirm (Подтвердить)
для удаления
сканированных изображений из сканера и возврата в главное
меню.
7.4.2 Сообщения об ошибках во время передачи
данных
Данный символ может появиться на сканере во время
передачи данных между сканером и монитором. Он указывает
на то, что передача данных была прервана или соединение
не может быть установлено. Перед следующей попыткой
Printed: 07.07.2013 | Doc-Nr: PUB / 5070390 / 000 / 00
