162
tr
Bu normlara uymayan demir çaplar›, duruma göre do¤ru-
luk spesifikasyonlar›na uymaz.
-‹KAZ-
Çap hesaplamas› bir tahmindir ve sadece olas› çap› ver-
meye yarar. E¤er demir çap›n›n % 100 bilinmesi gerekiyor-
sa, yap› malzemesi aç›lmal› ve demir do¤rudan ölçül-
melidir.
-‹KAZ-
Bir demirin çap›n› asla resimde ölçmeyi denemeyiniz.
Demir aks› yap› malzemesindeki resime uygun oldu¤u
halde, resim demirin flekli için ölçü de¤ildir. Demirin göste-
rilen geniflli¤i, taray›c›da ölçülen sinyal gücüne uygundur.
Yüzeye yak›n ince demirler, daha derindeki kal›n demirler
kadar büyük görünebilirler.
-UYARI-
Tam çap ve derinlik de¤erleri, di¤er demirlerden mümkün
oldu¤u kadar uzakta olan ve bu demirlere paralel kontrol
resmi kenarlar› olan demirlerden al›n›r. Kontrol resminin
kenar›ndaki etkiler, bu kenarlara tipik olarak 100 mm'ye
kadar paralel olan demirlere etki edebilir.
Derinlik çap hesaplamalar›, raster çizgileri boyunca ve
demir kesiflme noktalar›ndan yap›lmamal›d›r.
Derinlik ve çap hassasiyetlerine etki eden di¤er faktör-
ler, kontrol yüzeylerinin sertli¤idir, rasterin do¤ru yerin-
de bafllayan ve raster çizgilerini veya ayn› flekilde kapla-
ma ve demir mesafesi aras›ndaki oran› tam takip eden
beton parçalar›n demir veya manyetik parçalar içerme-
si ve sürtünmesiz kontrol yöntemidir.
Cihazdan en iyi flekilde yararlanmak için di¤er öneriler,
bkz. bölüm 7.5.
-UYARI-
Demir çap› biliniyorsa,
çap ayarlama
ile girilebilir. Alt
tarafa bak›n›z.

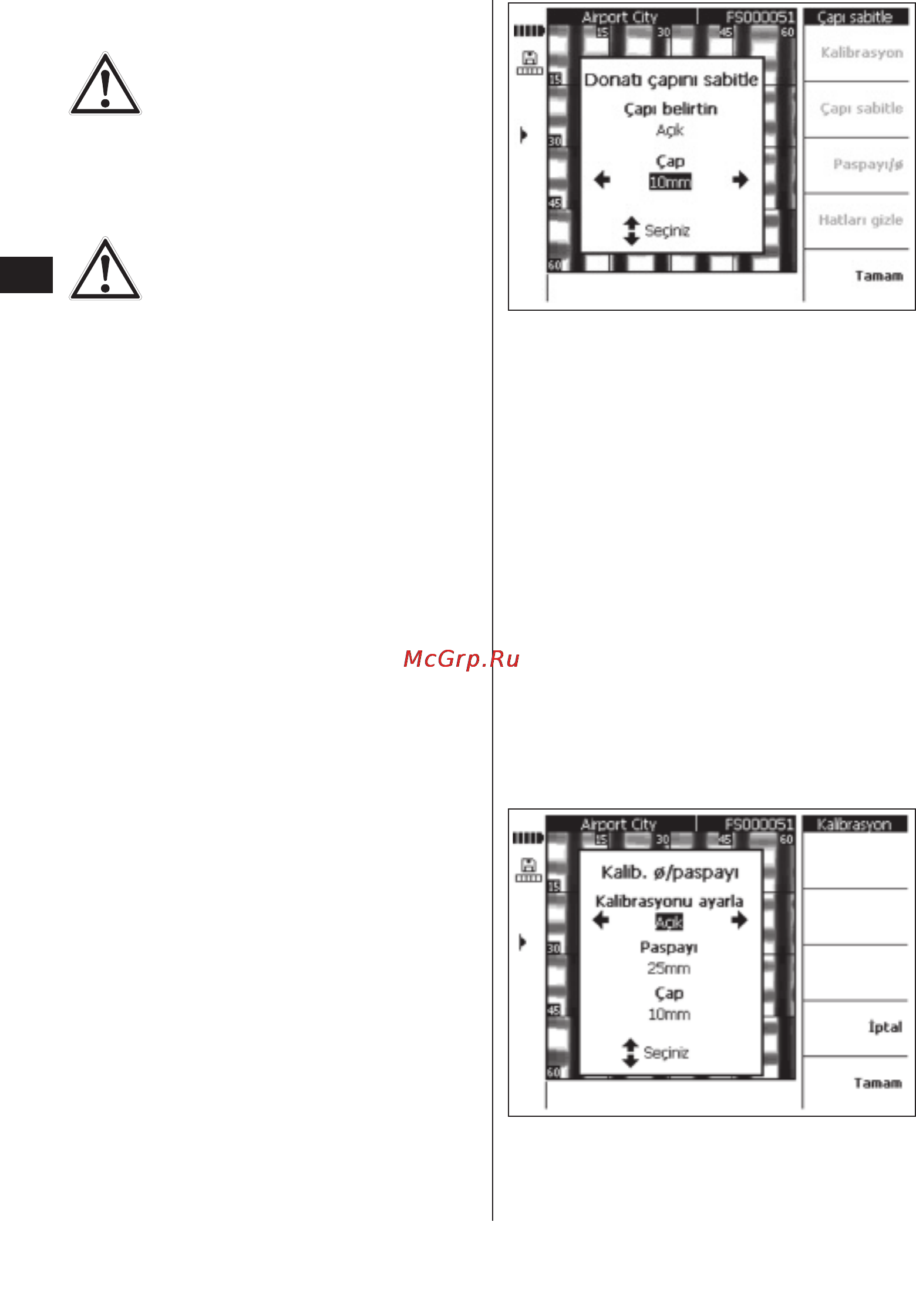

Çap›n tespit edilmesi
E¤er çap biliniyorsa, derinlik belirlemesinin do¤rulu¤unun
ve güvenilirli¤inin artt›r›lmas› için girilmelidir.
Çap ayar-
lama
bas›lmal›d›r.
Çap, sol veya sa¤ imleç tuflu ile
aç›k
konumuna getiril-
melidir. ‹mleç tuflu ile yukar›ya do¤ru veya çap girifl alan›
alt›na hareket ettirilmeli ve çap seçilmelidir
Sona erdirmeye
basarak seçim onaylan›r ve kontrol res-
mine geri dönülür. Sabit çap için ekran›n sa¤ taraf›nda-
ki durum çubu¤unda sembol görünür.
Resmin düzenlenmesi
Bu opsiyon en yüksek hassasiyetteki ölçümler için ön
görülmüfltür ve bir demirin derinli¤i ve çap› belirli bir
yerde önceden biliniyorsa kullan›labilir. Dikkatli bir flekil-
de uygulanmal›d›r, çünkü yanl›fl bir uygulama yanl›fl
derinliklerin gösterilmesine yol açabilir. Resim, girilen
bilgilere göre eflitlenir ve eflitlenen noktan›n derinli¤i en
yüksek hassasiyetle belirtilir. Bu fonksiyon normalde
sadece önceden yap›lm›fl beton elementlerinin üretici-
leri içindir.
Kontrol resminin baflka bir parças›ndaki demirin derin-
li¤i ve çap›, eflitlenerek uygulan›yorsa spesifikasyonlar›n
d›fl›ndad›r.
‹mleç, derinli¤in ve çap›n bilindi¤i bir noktaya hareket
ettirildikten sonra,
kalibre etmek
seçilmelidir.
Eflitleme
aç›k
konumuna getirilmeli ve derinlik ve çap
buraya girilmelidir.
Sona erdirmeye
basarak girifller onay-
lan›r ve kontrol resmine geri dönülür. Cihaz, bu nokta
için mevcut bilgilere göre girilen verilerin tutarl›l›¤›n› kon-
trol eder. Tutarl›l›k yoksa, ayara izin verilmez.
Printed: 07.07.2013 | Doc-Nr: PUB / 5070390 / 000 / 00
