82
pl

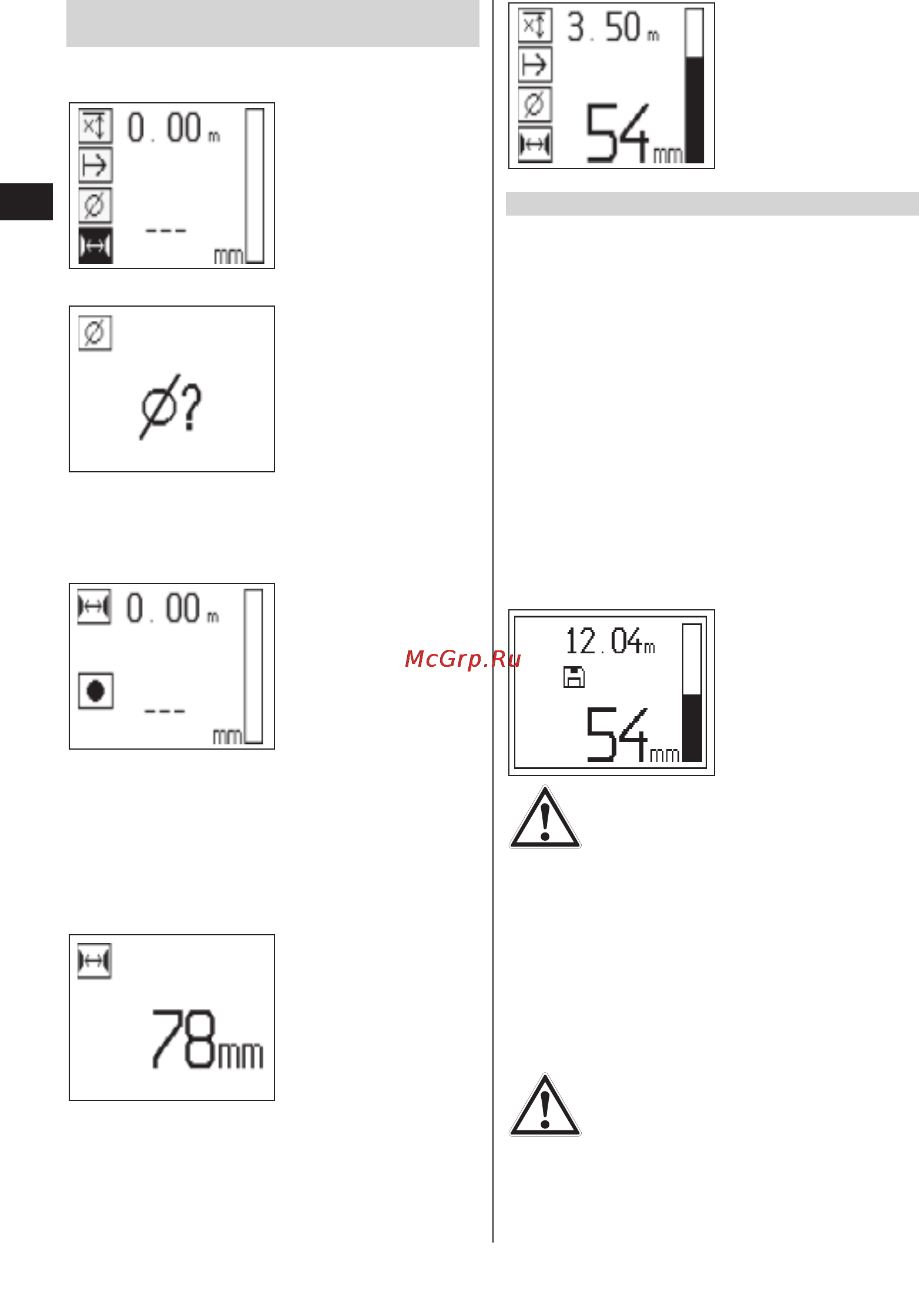

7.2.5.2 Szybkie skanowanie z dokładnym
określaniem głębokości
Tryb szybkiego skanowania z dokładnym pomiarem głębokości
aktywowany jest przez naciśnięcie przycisku Potwierdź.
Średnica musi być znana i trzeba ją wprowadzić.
Dodatkowo trzeba wprowadzić odstęp pomiędzy prętami
zbrojeniowymi, gdy znajduje się on w zakresie >36 i <120 mm.
-WSKAZÓWKA-
Odstępów między prętami ≤36 mm nie można zmierzyć.
Odstęp może zostać automatycznie obliczony za pomocą
funkcji szybkiego skanowania "wykrywania" przez wyszukanie
punktu środkowego pręta i naciśnięcie nad środkiem pozycji
czerwonego przycisku zapamiętywania. Teraz wyszukiwany
jest kolejny punkt środkowy pręta i ponownie należy nacisnąć
przycisk zapisywania. Odstęp pomiędzy prętami zbrojenia
jest automatycznie obliczany i zapisywany. Gdy odstęp jest
znany, wartość można wprowadzić także ręcznie.
Skanowanie po ustawieniu średnicy i odstępu pomiędzy
prętami jest identyczne, jak w przypadku procesu opisanego
w punkcie 7.2.5.1.
7.2.5.3 Zapamiętywanie szybkiego skanowania
Do zapisania pozycji i głębokości wszystkich wykrytych prętów
zbrojeniowych przyłożyć skaner do powierzchni i za pomocą
szybkiego skanowania "wykrywania" znaleźć miejsce, pod którym
nie znajdują się żadne pręty zbrojeniowe. Punkt startu zaznaczyć
ołówkiem PUA 70 i nacisnąć przycisk zapisywania.Nawyświet-
laczu pojawi się symbol dyskietki – oznacza to, że dane są
zapamiętywane. Przesuwać skaner po powierzchni badanej.
Na końcu pomiaru zwracać uwagę, aby punkt końcowy nie
występował nad prętem. W celu zakończenia zapamiętywania,
nacisnąć ponownie przycisk Zapamiętaj. Zaznaczyć poło-
żenie końcowego punktu skanowanego odcinka przy pomocy
ołówka PUA 70.
-WSKAZÓWKA-
Zapamiętane zostaną automatycznie te pręty zbrojeniowe, które
leżą prostopadle do kierunku ruchu skanera. Przed rozpoc-
zęciem procesu upewnić się, że wybrane zostały właściwe
ustawienia.
-OSTRZEŻENIE-
Przed zapamiętywaniem szybkiego skanowania zawsze należy
przeprowadzić skanowanie obrazu w celu:
– określenia kierunku najwyższej warstwy prętów zbro-
jeniowych,
– zminimalizowania ryzyka pomiaru na punktach łączenia
prętów,
– natychmiastowego zauważenia wszelkich obcych ele-
mentów metalicznych w betonie, które mogłyby mieć
negatywny wpływ na dokładność pomiaru.
-OSTROŻNIE-
Nie naciskać przycisku Zapamiętaj zanim skaner zostanie
ustawiony w punkcie, skąd ma się zaczynać pomiar. W
przeciwnym wypadku dane zapamiętane mogą okazać się
błędne lub prowadzące do błędnych wyników.
Printed: 07.07.2013 | Doc-Nr: PUB / 5070390 / 000 / 00
