86
pl
naciśnięcie przycisku (czyli rozpoczęcie i natychmiastowe
zakończenie skanowania) bez przemieszczania skanera po
rastrze.
Należy zwrócić uwagę, że nie zostanie utworzony obraz tych
obszarów rastra, które nie były zeskanowane w obydwu
kierunkach.
Możliwe jest powtórzenie skanowania poprzedniego
wiersza/kolumny poprzez naciśnięcie przycisku Anuluj.Może
to być konieczne w przypadku, jeżeli użytkownik nie jest
pewien, czy obszar badany został dokładnie zeskanowany.
Poprzez ponowne naciśnięcie przycisku Anuluj nastąpi
przerwanie skanowania i powrót do głównego menu.
Taki symbol może się pojawić w czasie przesuwania skanera
po powierzchni badanej. Wskazuje on, że skaner przesuwany
jest ze zbyt dużą prędkością, aby przetworzyć wszystkie
otrzymane sygnały. Maksymalna prędkość przesuwu wynosi
0,5 m/s. Jeżeli taki symbol pojawi się, należy wcisnąć przycisk
Potwierdź i powtórzyć skanowanie rzędu lub kolumny. We
wszystkich przypadkach należy przesuwać skaner wolniej
po badanej powierzchni.
Po zakończeniu skanowania należy nacisnąć przycisk Potwierdź
przycisk Potwierdź, aby przejść do głównego menu. Dane
mogą być przetransferowane do monitora w celu ich prezentacji
i dalszej analizy. Patrz punkt 7.4.
-OSTROŻNIE-
Po naciśnięciu przycisku Anuluj zapisany obraz skanowania
zostanie usunięty. Następuje powrót do menu głównego.
7.2.7 Skanowanie bloków
Skanowanie bloków automatycznie łączy razem zeskanowane
obrazy w celu uzyskania obrazu układu zbrojenia na większym
obszarze. Dokładna pozycja, głębokość położenia prętów
zbrojeniowych oraz ich średnica mogą być również określone
na monitorze poprzez wybranie poszczególnych zeskanowanych
obrazów.

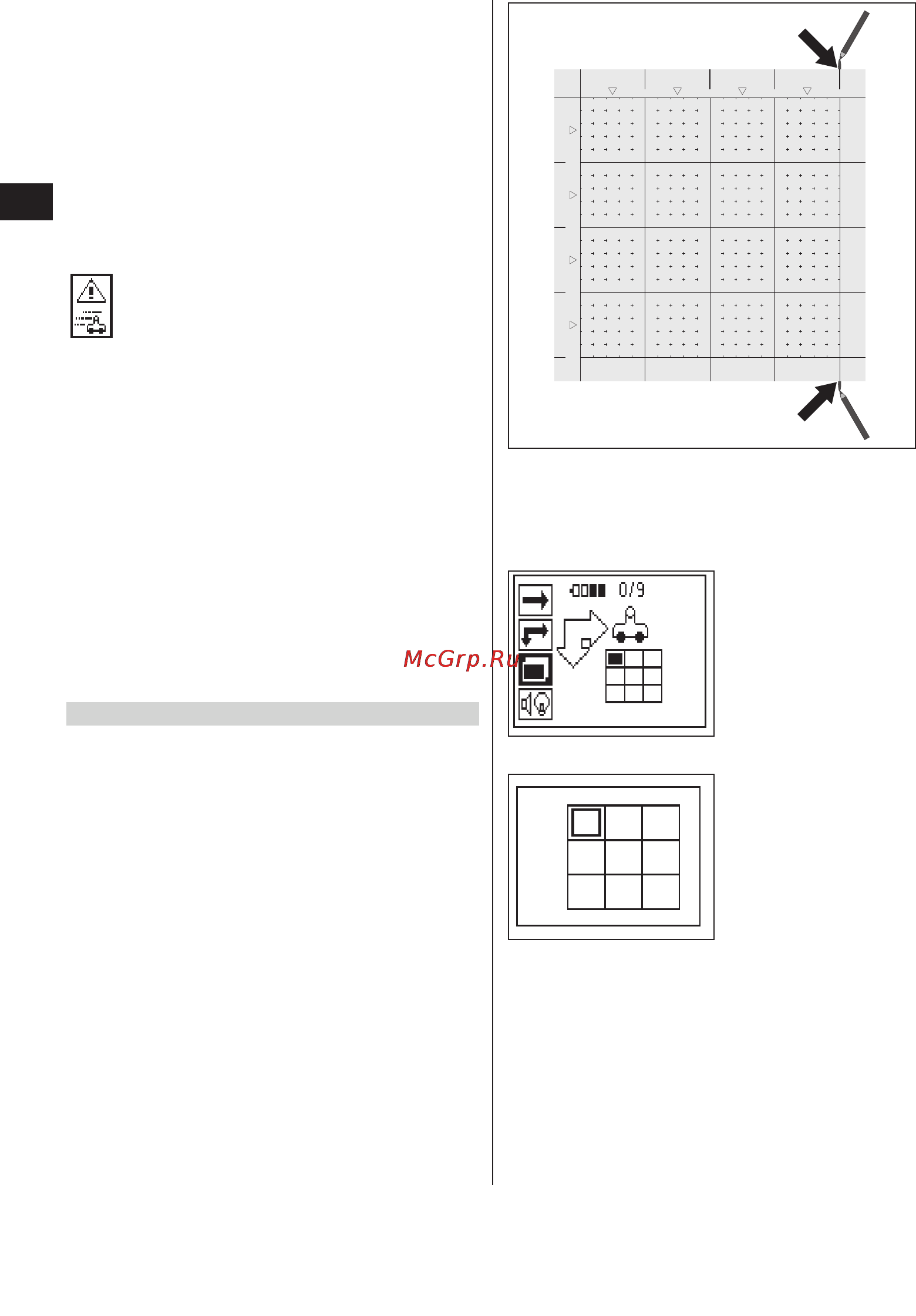

Należy umieścić raster papierowy tak, jak w przypadku
skanowania obrazu. Krawędzie rastra przylegające do krawędzi
następnego rastra należy oznaczyć ołówkiem PUA 70 tak,
jak na rysunku poniżej.
Należy włączyć skaner i wybrać funkcję skanowania bloku.
Na wyświetlaczu pokazany jest poziom naładowania aku-
mulatorów oraz liczba zeskanowanych obrazów, które w tym
momencie znajdują się w pamięci (jako liczba x z maksymalnie
9 obrazów).
Wybrać skanowanie bloku z menu głównego.
Pojawi się ekran skanowania bloku. Każdy kwadrat przed-
stawia jeden zeskanowany obraz. Można zeskanować do 3 × 3
obrazów. Wybrać pozycję pierwszego skanowanego obrazu
przy pomocy przycisków Strzałek. Nacisnąć przycisk
Potwierdź, aby rozpocząć skanowanie pierwszego obrazu.
Należy zwrócić uwagę, że współrzędne każdego z punktów
odnoszą się do górnego lewego rogu.
Szczegółowy opis skanowania obrazów zawarty jest w
poprzednim punkcie instrukcji. Po zakończeniu skanowania
obrazu, skaner wróci automatycznie do ekranu skanowania
bloku.
150
150
300
450
600
300 450 600
5 6 7 8
1
2
3
4
Printed: 07.07.2013 | Doc-Nr: PUB / 5070390 / 000 / 00
