92
pl
-OSTRZEŻENIE-
W wyniku tego działania dane zostaną bezpowrotnie utra-
cone. Należy zawsze upewnić się, że dane przeznaczone do
skasowania nie będą więcej potrzebne lub, że zostały
przetransferowane do komputera.

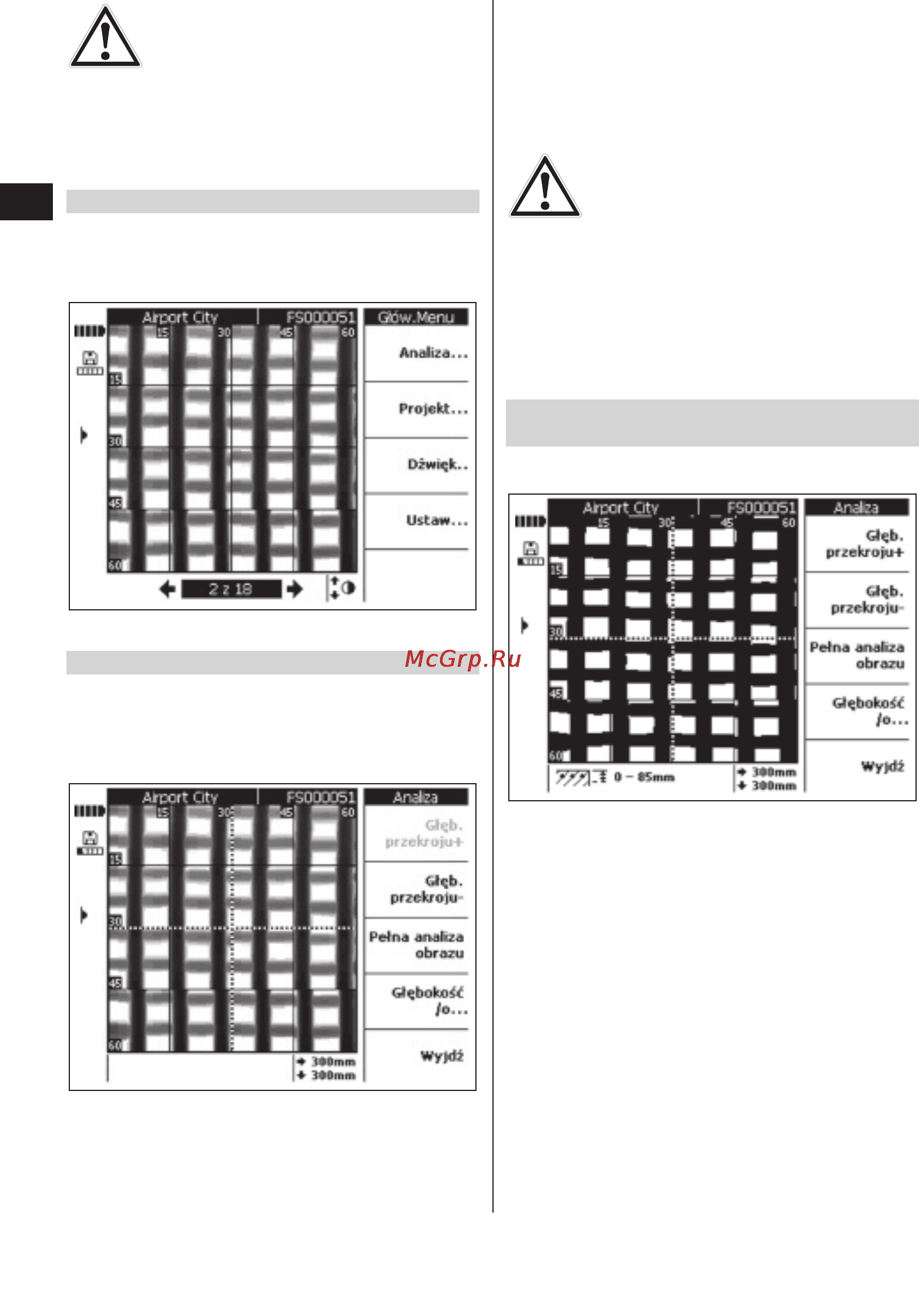

7.3.5 Skanowanie obrazów
Skanowane obrazy przedstawiają ułożenie prętów zbroje-
niowych. Możliwe jest odniesienie ułożonych prętów do
badanej powierzchni, określenie głębokości i oszacowanie
średnicy prętów zbrojeniowych w dowolnym punkcie skanu.
Wybrać "Analiza"… w celu analizy obrazu.
7.3.5.1 Analizowanie obrazu
W dowolnym miejscu obrazu można określić głębokość
położenia oraz średnicę pręta zbrojeniowego. Dalsze opcje
analizy umożliwiają przeglądanie przekrojów poziomych
obrazu na różnych głębokościach i kalibrowanie dla dok-
ładnej kontroli otuliny.
"Głębokość przekroju +" i "Głębokość przekroju –" zwiększa
lub zmniejsza głębokość, na której przeglądany jest skan.
Dzięki temu można określić, które z prętów zbrojeniowych
leżą najbliżej powierzchni oraz uzyskać ogólny pogląd dotyczący
równoległości ułożenia prętów zbrojeniowych w stosunku
do powierzchni betonu.
Pełna analiza obrazu
Obraz skanowania może zostać w pełni przeanalizowany.
Zostaną obliczone i przedstawione wszystkie pręty zbroje-
niowe w polu skanowania.
"Głębokość/Ø " – służy do określania głębokości położenia
i średnicy pręta zbrojeniowego w miejscu, w którym aktualnie
znajduje się kursor.
-OSTRZEŻENIE-
W przypadku pomiarów spawanych prętów zbrojeniowych
należy liczyć się z tym, że nie będzie zachowana specyfiko-
wana dokładność pomiaru. Na podstawie obrazu nie da się
określić, czy pręty zbrojeniowe w swoim punkcie przecięcia
są zespawane. W razie wątpliwości należy dokonać odsłonięcia
zbrojenia w punkcie skrzyżowania prętów i w ten sposób
ostatecznie stwierdzić, czy pręty zbrojeniowe są zespawane.
7.3.5.1.1 Wybór głębokości pokazywanego
przekroju
Wybrać "Głębokość przekroju –" w celu pokazania obrazu
na mniejszej głębokości.
Wybrany zakres głębokości prezentowany jest w pasku
informacyjnym w dolnej części ekranu (np. 0–85 mm).
"Głębokość przekroju –" i "Głębokość przekroju +" należy
używaćwceluprzesuwaniawgóręlubwdółprzekrojuw
badanym obrazie. Dzięki temu można określić, które z prętów
zbrojeniowych leżą najbliżej powierzchni oraz czy pręty
zbrojeniowe ułożone są równolegle w stosunku do powierzchni
betonu. W poniższym przykładzie, pręty zbrojeniowe ułożone
pionowo leżą najbliżej powierzchni betonu.
Printed: 07.07.2013 | Doc-Nr: PUB / 5070390 / 000 / 00
