SiRU34-603 Местная установка
Тестирование 93
Предостережение
Установка микропереключателя после замены главной PCB (A1P) на запасную PCB.
После замены главной PCB (A1P) на запасную PCB, выполнить следующую установку.
Добавьте адаптер установки мощности, соответствующий классу мощности (напр. 112, 140, 160) в
соединителе X51A.
(См. ниже)
Адаптер установки мощности
1
2
3

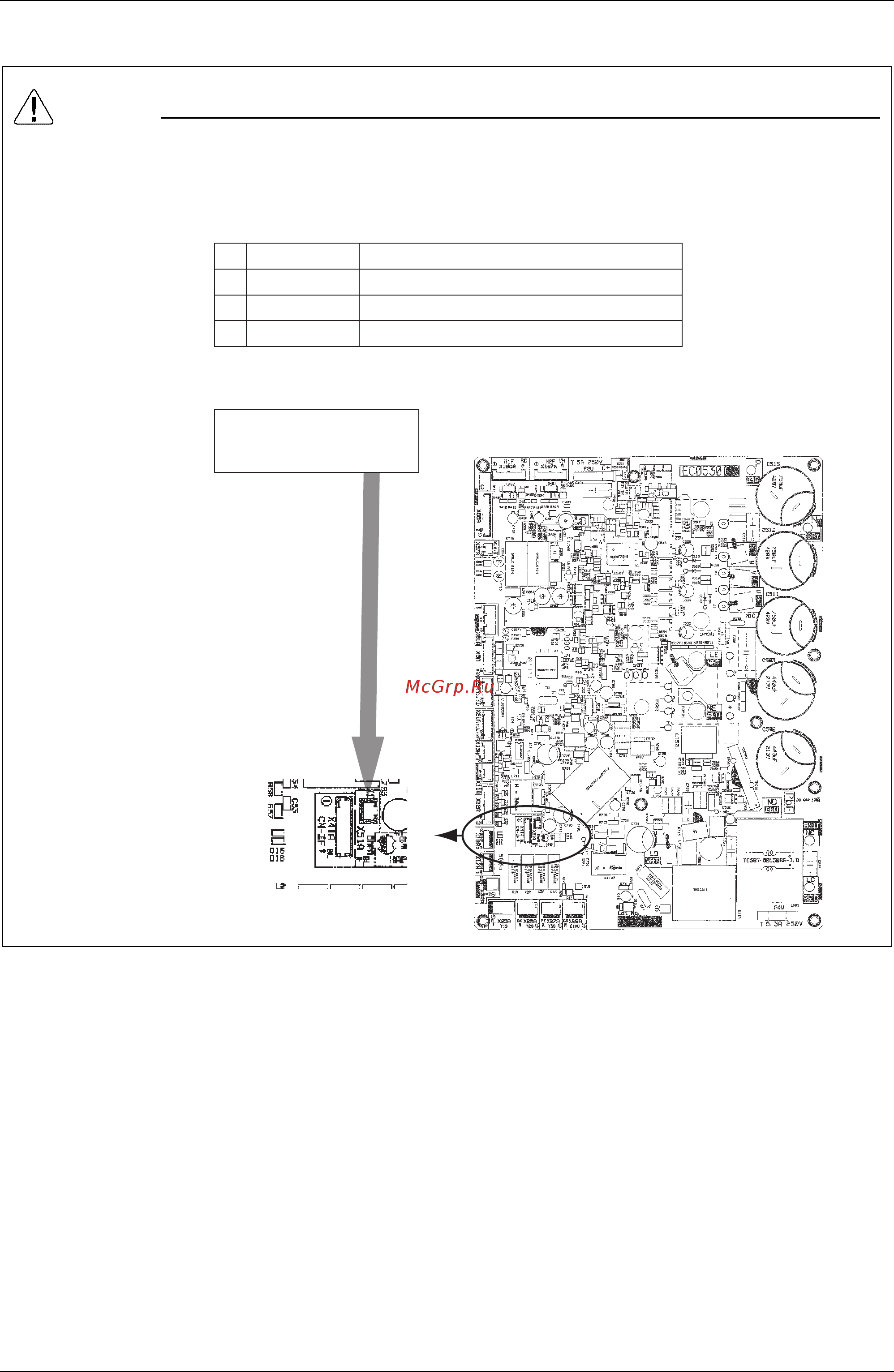

Положение присоединения адаптера настройки нагрузки
Примечание
АДАПТЕР НАСТРОЙКИ НАГРУЗКИ (для 100/J112)
АДАПТЕР НАСТРОЙКИ НАГРУЗКИ (для 125/J140)
АДАПТЕР НАСТРОЙКИ НАГРУЗКИ (для 140/J160)
Класс нагрузки
4 (112)
5 (140)
6 (160)
X51A
Положение присоединения
адаптера настройки нагрузки
