Поиск неисправностей с пульта дистанционного управления SiRU34-603
166 Поиск неисправностей
3.31 “L4” Наружный блок: Сбой в работе, повышение
температуры оребрения инвертора
Дисплей пульта
дистанционного
управления
L4
Применимые
модели
RX(Y)MQ4~6P
Способ
определения
неисправности
Температура ребер определяется термистором оребрения.
Условия
установления
неисправности
Когда температура оребрения инвертора становится выше 83°C.
Предполагаемые
причины
Включение термистора оребрения (Включение при температуре свыше 83°C)
Дефект PCB инвертора
Дефект термистора оребрения

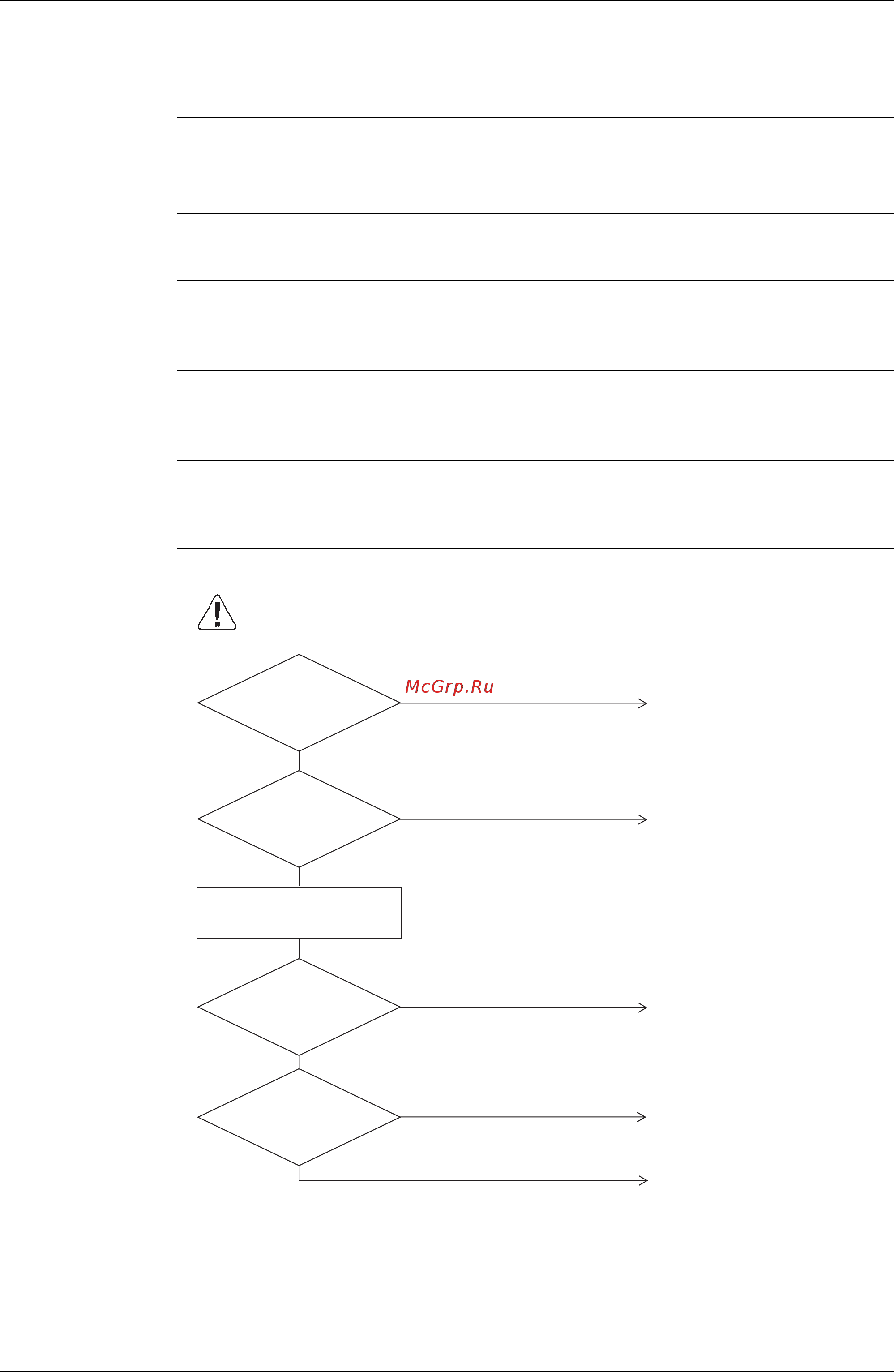

Поиск
неисправностей
Предостережение
Выключите сетевой выключатель перед подсоединением или
разъединением соединителя, в противном случае могут быть
повреждены некоторые детали.
Дефектное тепловое излучение
блока питания
• Блокировка открытия
отверстия для всасывания
воздуха
• Грязная пластина радиатора
• Высокая температура
наружного воздуха
Продолжайте работу.
НЕТ
ДА
ДА
Замените наружный силовой
блок управления (А1Р).
ДА
Предполагается,
что температура пластины
радиатора повысится до
83°Cили больше.
Подсоедините должным
образом.
ДА
НЕТ
Подсоединен
ли соединитель X111A
термистора пластины должным
образом к наружному
силовому блоку
управления?
Поиск неисправностей "P4"
Изображен
ли код классификации
неисправностей "P4" на пульте
дистанционного
управления?
Появляется
ли снова код классификации
неисправностей "L4", когда
блок начинает
работу?
НЕТ
НЕТ
ВКЛЮЧИТЕ электропитание и
нажмите один раз контрольную
кнопку пульта дистанционного
управления.
