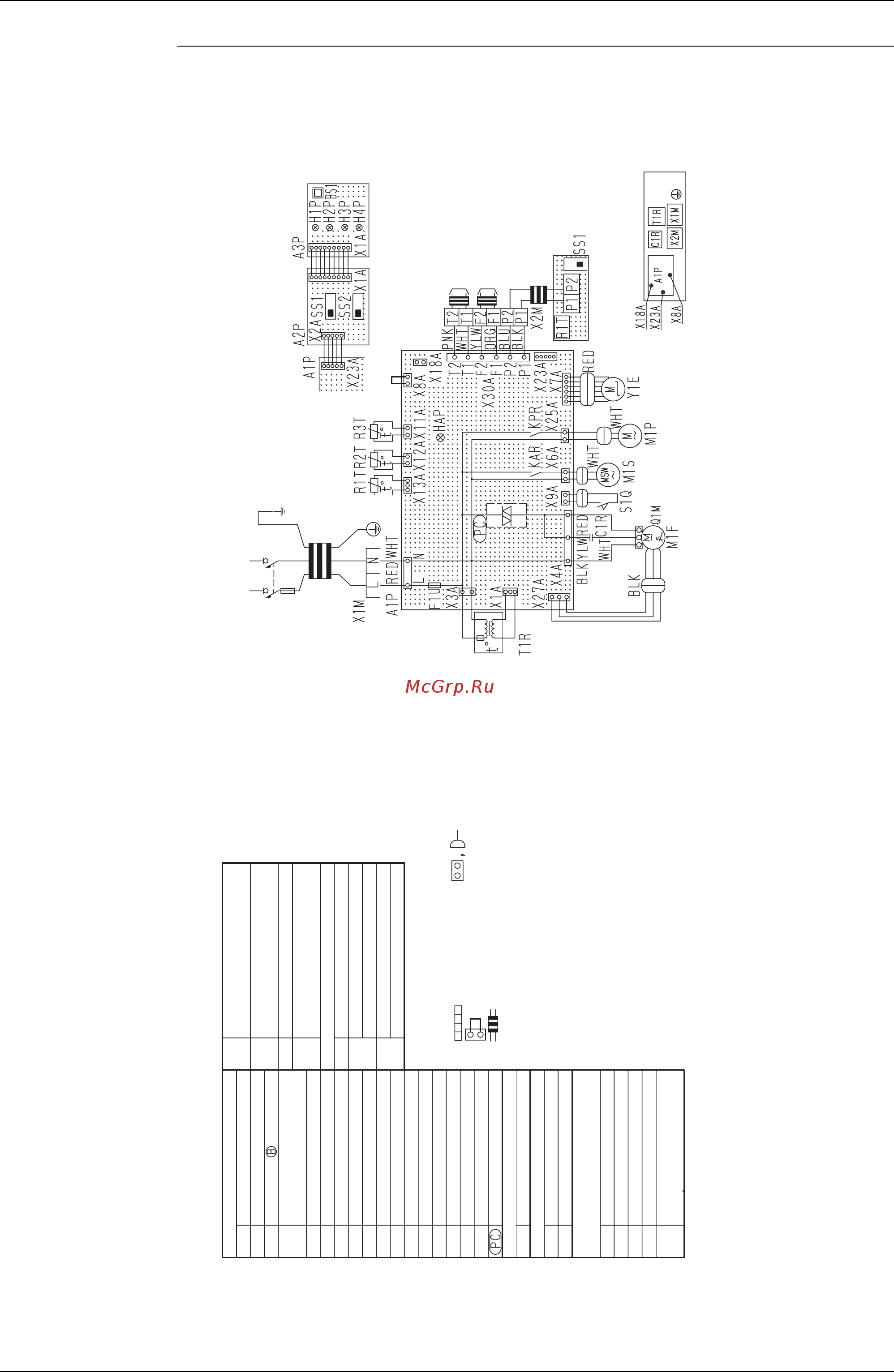

SiRU34-603 Схемы соединений
Приложение 221
FXHQ32MA / 63MA / 100MAVE
3D039801D
220-240В 220В
~ ~
50Гц 60Гц
Блок питания
Примечание-5
Ввод снаружи
Примечание-3
Проводка передачи данных
Центральный пульт
дистанционного управления
Ящик для электр.запасных частей
Проводной пульт дистанционного управления
(дополнительные принадлежности)
Примечание-4
Приемник/дисплей
(Беспроводной дистанционный регулятор)
Примечание-6
1. : Клеммная коробка, : соединитель
: Соединитель короткого замыкания
2. : Временная электропроводка
3. В случае использования центрального дистанционного
регулятора, подсоедините к блоку согласно установкам
руководства по эксплуатации.
4. X23A подсоединяется, когда используется пульт беспроводного
дистанционного управления.
5. При подсоединении входного провода изнутри, на пульте дист.
управления можно выбрать режим вынужденного выключения
или управления вкл/выкл; подробности см. в руководстве по
установке.
6. При установке дренажного насоса, удалите соединитель
короткого замыкания X8A и запустите насос.
7. Сокращенные обозначения:
(PNK: Розовый WHT: Белый YLW: Желтый GRY: Серый Org:
Оранжевый BLU: синий BLK Черный RED: Красный BRN:
Коричневый)
8. Использовать только медный провод.
Примечания)
A1P
Печатная плата
C1R
Конденсатор (M1F)
F1U
Предохранитель (F5A/250В)
KPR
Магнитное реле (M1Р)
M1F
Электродвигатель (Вутренний вентилятор)
Q1M
Термовыключатель (M1F встроенный)
R1T
Термистор (Воздух)
R2T
Термистор (бобина, жидкость)
S1Q
Предельный выключатель (поворотная заслонка)
T1R
Трансформатор (220-240В/22В)
X1M
Клеммная коробка (мощность)
X2M
Терминал (управление)
Y1E
Электронный расширительный клапан
HAP
Магнитное реле (M1S)
Внутренний блок
Оптические детали
M1P
Электродвигатель (Дренажный насос)
Проводной пульт дистанционного управления
R1T
Термистор (Воздух)
SS1
Селекторный переключатель
(главный/подчиненный)
Приемник/дисплей (прилагается
Светодиод
(Рабочий монитор-зеленый)
KAR
M1S
Электродвигатель (Поворотная заслонка)
Цепь регулировки фазы
на пульте инфракрасного дистанционного управления)
A2P
Печатная плата
A3P
Печатная плата
BS1
Клавиша (вкл/выкл)
H1P
Светодиод (вкл-красный)
H2P
Светодиод
(Таймер-зеленый)
R3T
Термистор (бобина, газ)
H3P
Светодиод
(отметка фильтра-красный)
H4P
Светодиод
(разморозка-оранжевый)
SS1
Селекторный переключатель (главный/подчиненный)
SS2
Селекторный переключатель
(беспроводная установка адреса)
Соединитель дополнительных деталей
X8A
Соединитель (Поплавковый выключатель)
X23A
Coединитель (беспроводное
дистанционное управление)
Соединитель (соединительный адаптер для
электрических компонентов)
X18A
